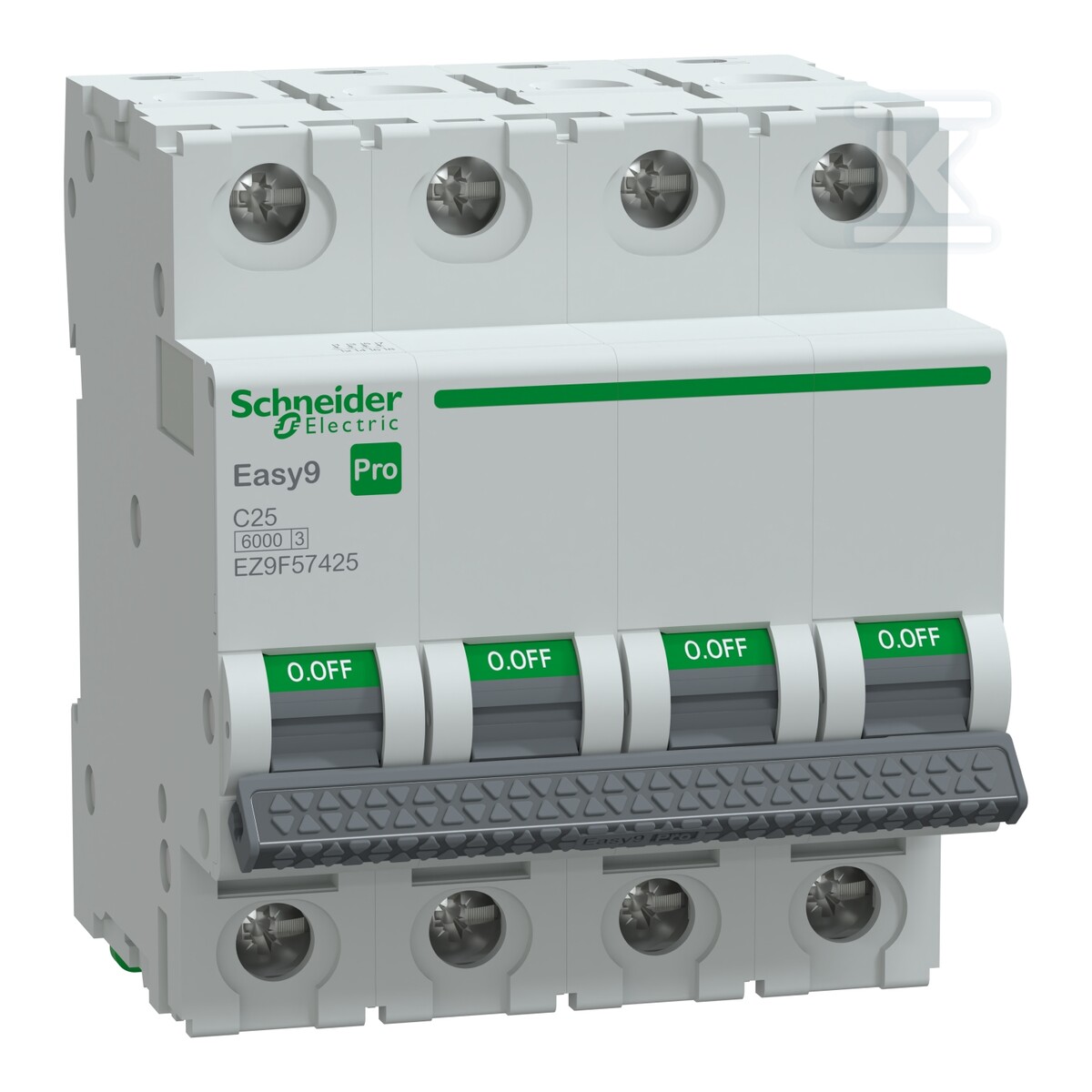

Wyłącznik nadprądowy Easy9 Pro EZ9F-C25-4 C 25A 4-biegunowy EZ9F57425

Czterobiegunowa ochrona nadprądowa do instalacji modułowych

Wyłącznik nadprądowy Easy9 Pro w wersji 4-biegunowej 25 A zapewnia ochronę przed przeciążeniami i zwarciami w obwodach trójfazowych z neutralnym. Przeznaczony jest do montażu modułowego na szynie DIN i sprawdza się w instalacjach mieszkaniowych oraz obiektowych. Charakterystyka wyzwalania typu C pozwala na pracę z odbiornikami o podwyższonym prądzie rozruchowym, bez zbędnych zadziałań przy krótkich impulsach.

Wyzwalanie typu C i parametry elektryczne

Urządzenie pracuje z prądem znamionowym 25 A w każdym z czterech biegunów. Charakterystyka C oznacza wolniejszą reakcję na chwilowe szczyty prądowe, co ułatwia zabezpieczenie obwodów z silnikami, transformatorami i innymi odbiornikami o większym prądzie załączania. Znamionowa zdolność wyłączania zwarciowego sięga 6000 A, a znamionowe napięcie izolacji Ui wynosi 500 V AC przy znamionowym napięciu udarowym Uimp 4 kV. Klasa ograniczenia energii 3 ogranicza oddziaływanie łuku podczas zwarcia, a stopień zanieczyszczenia 3 uwzględnia warunki typowe dla rozdzielnic instalacyjnych. Zgodność z normą IEC/EN 60898-1 potwierdza przeznaczenie do zastosowań mieszkaniowych.

Sygnalizacja stanu i funkcja izolacyjna

Dźwignia napędowa wyposażona jest w zielony pasek, który sygnalizuje fizyczne otwarcie styków. Wizualna informacja o stanie rozwarcia ułatwia kontrolę podczas prac serwisowych i pozwala uniknąć pomyłek przy ponownym załączeniu. Wyłącznik nadaje się do pełnienia funkcji izolacyjnej, co umożliwia bezpieczne wykonywanie prac w obwodzie po stronie odpływowej po jego wyłączeniu. Rozwiązanie to jest szczególnie przydatne w rozdzielnicach, gdzie wymagana jest wyraźna separacja części instalacji.

Montaż i warunki pracy

Konstrukcja modułowa umożliwia szybki montaż na standardowej szynie DIN bez dodatkowych akcesoriów. Trwałość mechaniczna do 20 000 cykli i trwałość elektryczna do 10 000 cykli przekładają się na długi okres bezawaryjnej pracy w typowych warunkach instalacyjnych. Stopień ochrony obudowy wynosi IP20, a po zabudowie w obudowie rozdzielnicy wzrasta do IP40. Zakres temperatury pracy od -30 °C do 70 °C pozwala na zastosowanie w pomieszczeniach nieogrzewanych oraz w miejscach o podwyższonej temperaturze otoczenia.
