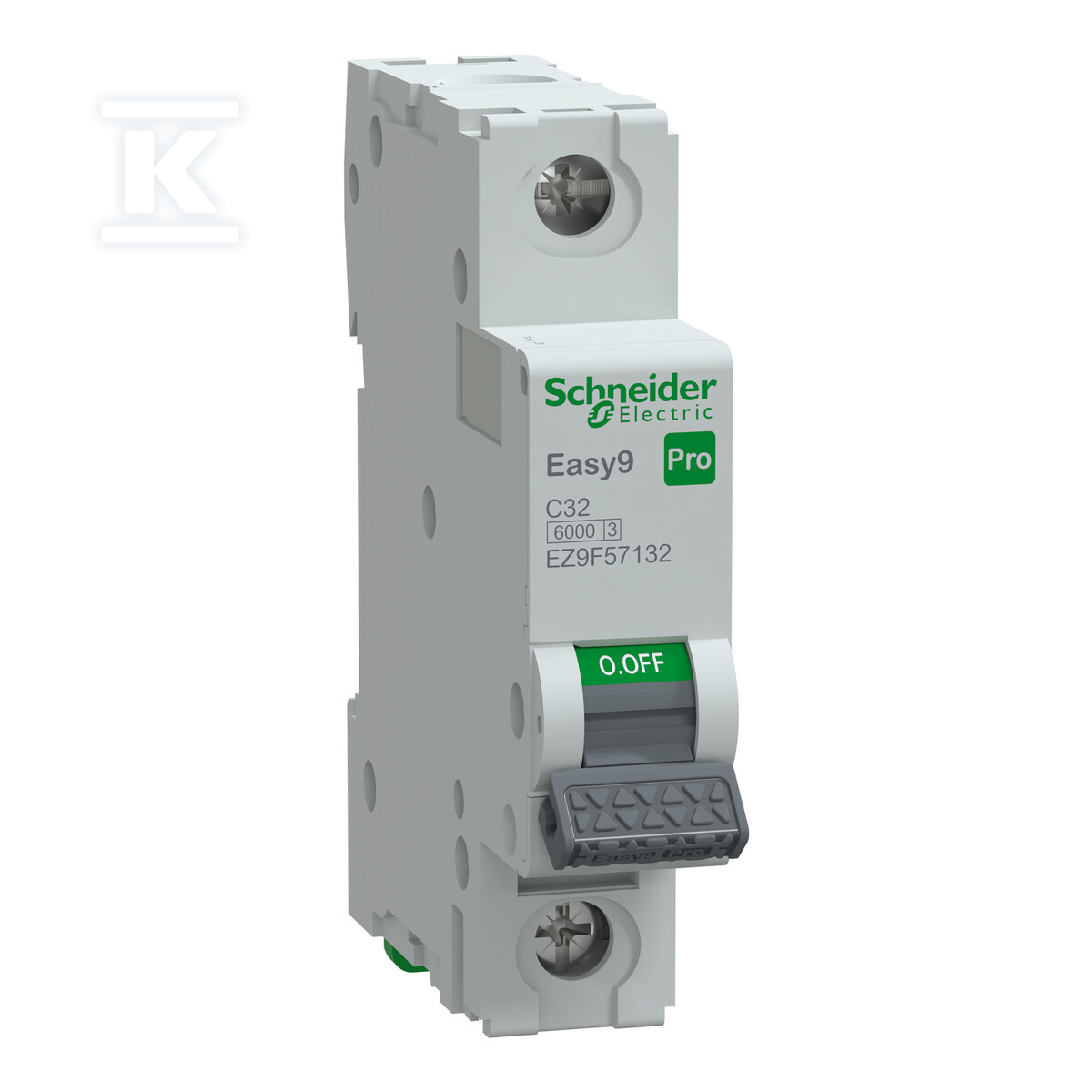

Wyłącznik nadprądowy Easy9 Pro EZ9F-C32-1 C 32A 1-biegunowy EZ9F57132

Ochrona jednobiegunowa 32 A z charakterystyką C do rozdzielnic modułowych

Jednofazowy wyłącznik nadprądowy niskiego napięcia Easy9 Pro 32 A zapewnia ochronę obwodu przed zwarciami i przeciążeniami w instalacjach mieszkaniowych i małych obiektów. Charakterystyka wyzwalania typu C pozwala na wolniejszą reakcję na krótkie impulsy prądowe, co sprawdza się przy rozruchu odbiorników indukcyjnych, silników i mniejszych urządzeń z wyższym prądem łączeniowym. Urządzenie nadaje się do pełnienia funkcji izolacyjnej i umożliwia bezpieczne prace po stronie odpływowej, a fizyczne otwarcie styków sygnalizuje zielony pasek na dźwigni.

Montaż i konstrukcja modułowa

Urządzenie montuje się na szynie DIN w rozdzielnicy modułowej, zajmuje szerokość jednego modułu. Zaciski typu biconnect dają elastyczność wyboru szyny pinowej lub widełkowej, a rozwiązanie pull up terminals ogranicza ryzyko nieprawidłowego włożenia przewodów i poluzowania zacisku. Przewody jednodrutowe można podłączyć w przekroju 1-35 mm2, wielodrutowe 1-25 mm2. Możliwość dołożenia akcesoriów w terenie pozwala na monitoring i zdalne wyzwalanie bez wymiany aparatu.

Wydajność, trwałość i warunki pracy

Wyłącznik pracuje przy napięciu 240 V AC w zakresie częstotliwości 50-60 Hz, z izolacją znamionową Ui 500 V AC i napięciem udarowym Uimp 4 kV. Znamionowa zdolność wyłączania zwarciowego sięga 6 000 A, a klasa ograniczenia energii 3 ogranicza skutki zwarcia w instalacji. Stopień zanieczyszczenia 3 odpowiada typowym warunkom rozdzielnic. Trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli przekłada się na długą żywotność w eksploatacji. Straty mocy wynoszą ok. 3,5 W. Zakres temperatury pracy od -30 °C do 70 °C, stopień ochrony IP20, po zabudowie w obudowie IP40.

Zastosowanie w instalacjach mieszkaniowych i małych obiektów

Zgodność z normą IEC/EN 60898-1 potwierdza przeznaczenie do ochrony obwodów mieszkaniowych. Dzięki charakterystyce C aparat dobrze współpracuje z obwodami zasilającymi gniazda, oświetlenie z elementami indukcyjnymi oraz małe maszyny, gdzie występują chwilowe przepięcia przy załączeniu. Funkcja izolacyjna pozwala na odłączenie obwodu odpływowego przed pracami konserwacyjnymi. Seria Easy9 Pro została zaprojektowana do łatwego dopasowania do różnych typów projektów, z czytelnym wskaźnikiem położenia styków i rozwiązaniami ułatwiającymi montaż.
