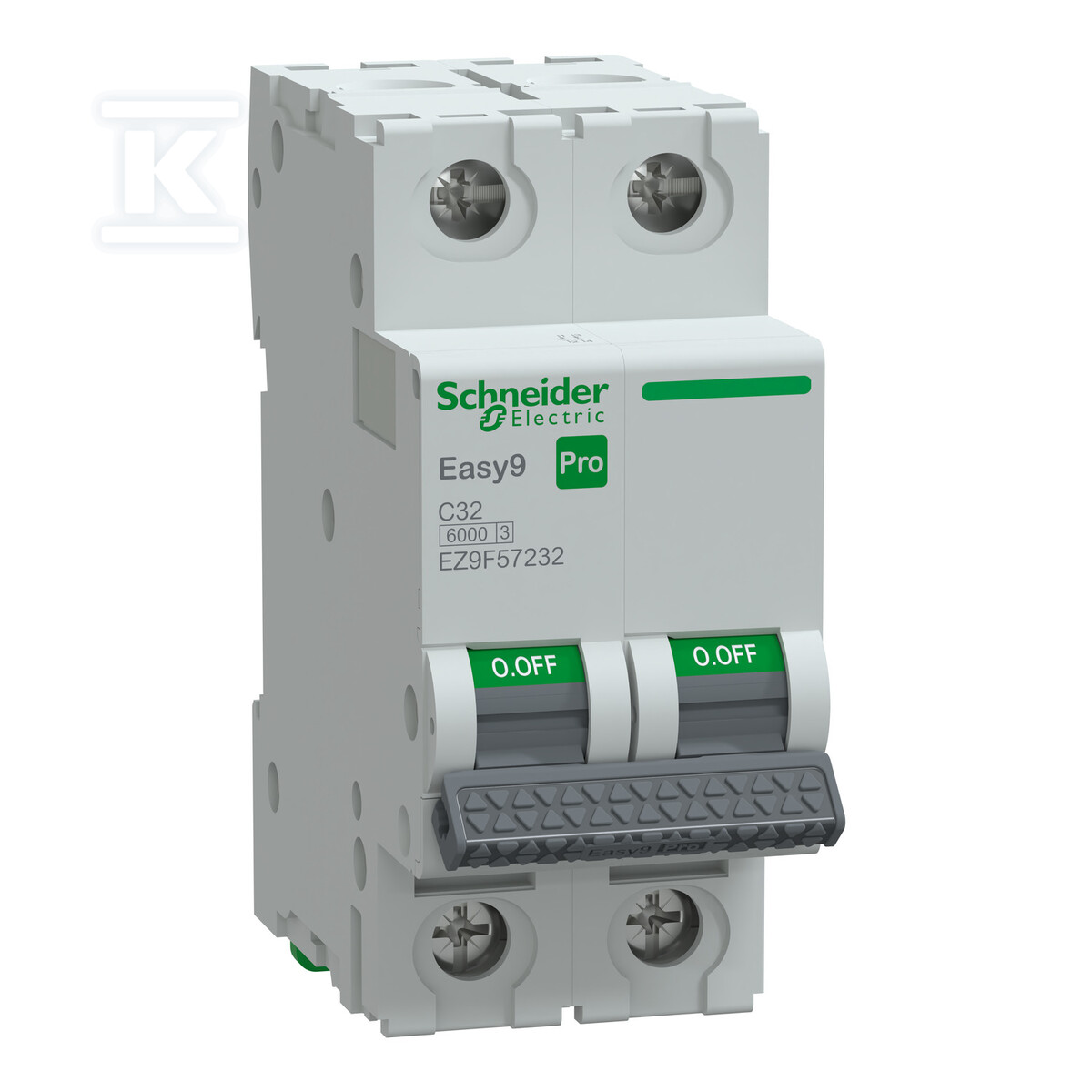

Wyłącznik nadprądowy Easy9 Pro EZ9F-C32-2 C 32A 2-biegunowy EZ9F57232

Dwubiegunowa ochrona nadprądowa do instalacji mieszkaniowych i usługowych

Wyłącznik nadprądowy Easy9 Pro 2P o prądzie znamionowym 32 A i charakterystyce wyzwalania C zapewnia ochronę przed przeciążeniem i zwarciem w obwodach jednofazowych z rozłączanym neutralnym. Dwubiegunowa budowa pozwala odcinać jednocześnie fazę i neutralny, co jest wymagane w wielu instalacjach mieszkaniowych i usługowych. Znamionowa zdolność wyłączania sięga 6 kA przy 400 V zgodnie z EN 60898, a napięcie izolacji Ui wynosi 500 V AC przy udarowym Uimp 4 kV. Urządzenie pracuje w zakresie częstotliwości 50-60 Hz i jest zgodne z normą IEC/EN 60898-1 dla zabezpieczeń mieszkaniowych.

Budowa, sygnalizacja i trwałość

Dźwignia wyposażona jest w zielony pasek sygnalizujący fizyczne otwarcie styków, co ułatwia kontrolę stanu rozłączenia bez dodatkowych narzędzi. Wyłącznik nadaje się do pełnienia funkcji izolacyjnej i umożliwia bezpieczne wykonywanie prac po stronie odpływowej obwodu po jego wyłączeniu. Montaż odbywa się na szynie DIN w obudowie modułowej, szerokość zajmuje 2 moduły. Stopień ochrony samego aparatu to IP20, a po zabudowie w rozdzielnicy osiąga IP40.

Trwałość mechaniczna wynosi do 20 000 cykli, a elektryczna do 10 000 cykli, co przekłada się na długi okres bezobsługowej pracy w typowych warunkach instalacji. Klasa ograniczenia energii 3 ogranicza oddziaływanie łuku zwarciowego, a stopień zanieczyszczenia 3 potwierdza przydatność do środowisk o podwyższonej zawartości kurzu i wilgoci. Zakres temperatury pracy od -30 °C do 70 °C pozwala na montaż w nieogrzewanych pomieszczeniach technicznych i na zewnątrz w osłoniętej rozdzielnicy.

Parametry pracy i kompatybilność instalacyjna

Charakterystyka C zapewnia wolniejszą reakcję na krótkotrwałe przepięcia prądowe, dzięki czemu dobrze współpracuje z odbiornikami o dużym prądzie rozruchowym, takimi jak silniki czy urządzenia grzewcze. Napięcie znamionowe 415 V oraz kategoria przepięciowa 3 określają warunki, w których urządzenie zachowuje parametry izolacji. Straty mocy w stanie załączenia to ok. 3,5 W.

Połączenia przystosowano do przewodów jednodrutowych 1-35 mm2 oraz wielodrutowych 1-25 mm2, co ułatwia dopasowanie do przekrojów stosowanych w rozdzielnicach mieszkaniowych. Jednoczesne załączanie i wyłączanie obu biegunów zapewnia symetryczne odcięcie obwodu. Znamionowy prąd 32 A pozwala zabezpieczać obwody oświetleniowe, gniazdowe i drobnego sprzętu o większym poborze.

Zastosowanie i montaż w rozdzielnicy

Urządzenie sprawdza się w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie końcowe obwodów jednofazowych z rozłączanym neutralnym. Funkcja izolacyjna pozwala na bezpieczne prace konserwacyjne bez demontażu przewodów. Dzięki kompaktowej szerokości 2 modułów łatwo wkomponowuje się w standardowe rozstawy szynowe, a standardowe zaciski przyspieszają okablowanie na etapie budowy lub modernizacji instalacji.

Zgodność z IEC/EN 60898-1 oraz parametry udarowe i izolacyjne czynią je odpowiednim do instalacji w budynkach mieszkalnych, biurowych i usługowych, gdzie wymagana jest selektywna ochrona przed zwarciem i przeciążeniem przy zachowaniu możliwości odłączenia obwodu dla prac serwisowych.
