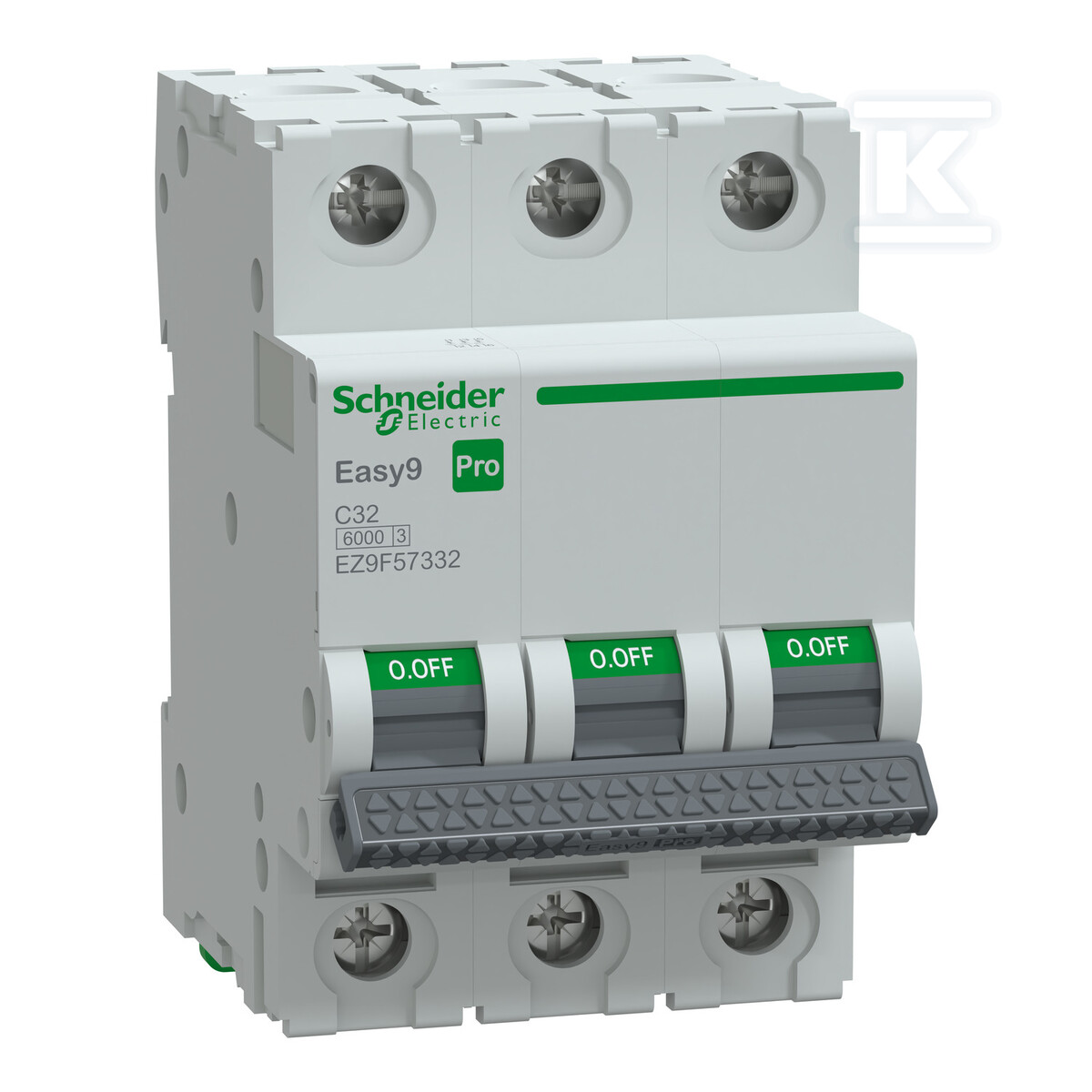

Wyłącznik nadprądowy Easy9 Pro EZ9F-C32-3 C 32A 3-biegunowy EZ9F57332

Trójbiegunowy wyłącznik nadprądowy 32 A charakterystyki C do rozdzielnic modułowych

Trójbiegunowy wyłącznik nadprądowy niskiego napięcia Easy9 Pro 32 A zapewnia ochronę przed przeciążeniami i zwarciami w obwodach trójfazowych. Charakterystyka wyzwalania typu C pozwala na spokojne przepięcia przy rozruchu urządzeń z umiarkowanym prądem udarowym, a jednocześnie szybko odcina obwód przy trwałym przeciążeniu lub zwarciu. Konstrukcja modułowa przeznaczona jest do montażu na szynie DIN w rozdzielnicach mieszkaniowych i usługowych, gdzie liczy się pewna izolacja oraz czytelna sygnalizacja stanu styków.

Bezpieczeństwo pracy i sygnalizacja stanu styków

Urządzenie nadaje się do pełnienia funkcji izolacyjnej i umożliwia bezpieczne prace po stronie odpływowej. Fizyczne otwarcie styków jest sygnalizowane zielonym paskiem na dźwigni, co daje instalatorowi pewność, że obwód jest rzeczywiście rozłączony.

• pozytywna sygnalizacja położenia styków przez zielony pasek na dźwigni
• możliwość zastosowania jako rozłącznik, co ułatwia bezpieczne wykonywanie prac konserwacyjnych
• zaciski typu pull up ograniczają błędne włożenie przewodów i poluzowanie zacisku
• terminal biconnect pozwala wybrać szynę typu pin lub widełkowego, co zwiększa elastyczność okablowania
• możliwość dosprzęgania akcesoriów w terenie do monitorowania i zdalnego wyzwalania

Montaż, trwałość i warunki eksploatacji

Wyłącznik jest przygotowany do pracy w typowych warunkach instalacji modułowych. Stopień zanieczyszczenia 3 oraz klasa ograniczenia energii 3 wskazują na zastosowanie w środowisku o podwyższonej zawartości zanieczyszczeń.

• montaż na szynie DIN w rozdzielnicy modułowej
• trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli
• zakres temperatury pracy od -30 °C do 70 °C
• stopień ochrony IP20 na urządzeniu, IP40 po zamontowaniu w obudowie
• opakowanie wykonane z tektury z recyklingu

Parametry elektryczne i zgodność z normami

Znamionowe napięcie izolacji Ui wynosi 500 V AC, a znamionowe napięcie udarowe Uimp 4 kV. Znamionowa zdolność zwarciowa sięga 6000 A, co zapewnia skuteczną ochronę przeciwzwarciową w instalacjach mieszkaniowych.

• charakterystyka wyzwalania C, prąd znamionowy 32 A, 3 bieguny
• zgodność z normą mieszkaniową IEC/EN 60898-1
• całkowity ślad węglowy cyklu życia 88
