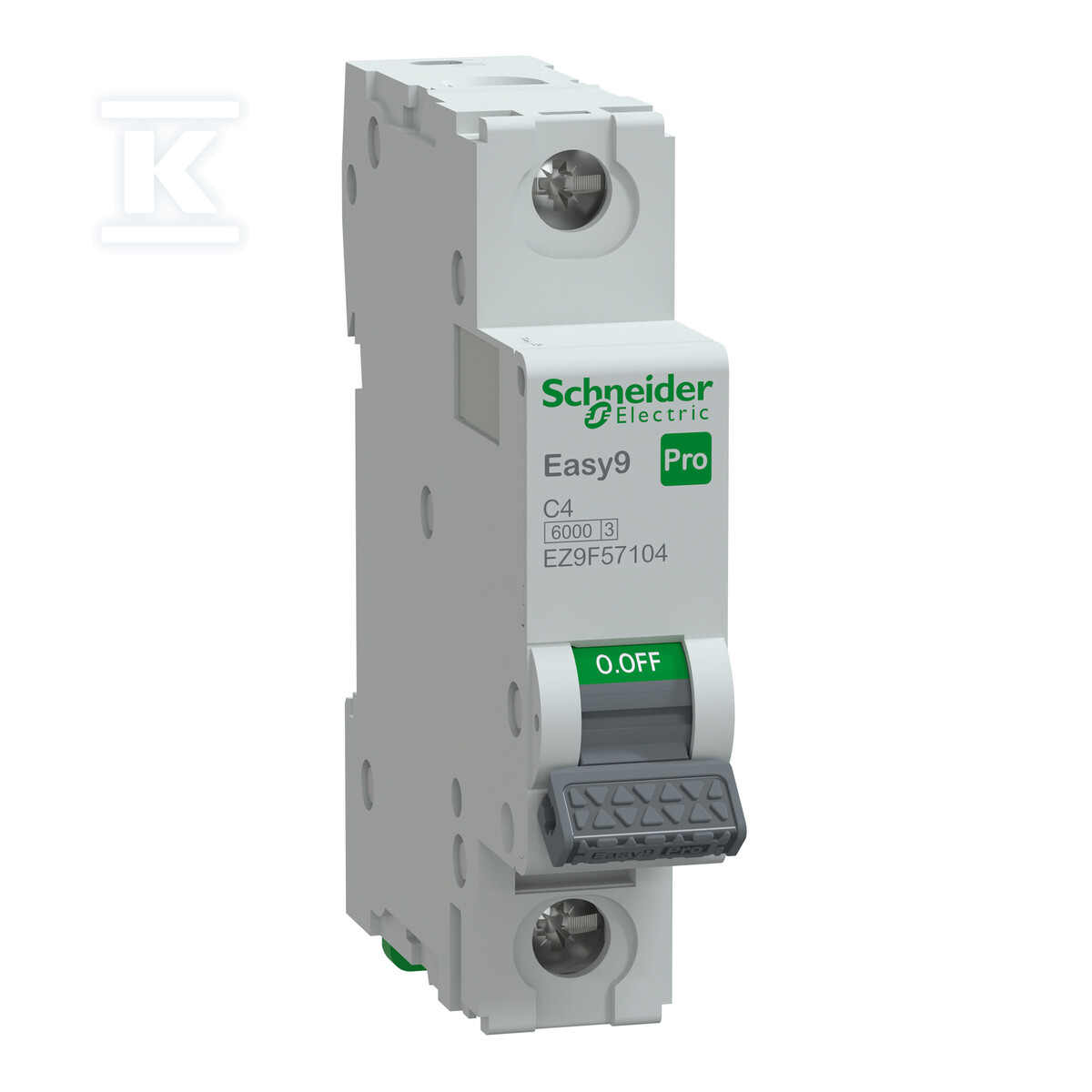

Wyłącznik nadprądowy Easy9 Pro EZ9F-C4-1 C 4A 1-biegunowy EZ9F57104

Jednobiegowy wyłącznik nadprądowy 4 A z charakterystyką C do rozdzielnic modułowych

Zapewnia ochronę obwodów przed przeciążeniem i zwarciem w instalacjach mieszkaniowych oraz małych obiektach komercyjnych. Jednobiegowa konstrukcja z charakterystyką wyzwalania C pozwala na spokojne przepięcia przy rozruchu odbiorników z silnikiem lub transformatorem, bez zbędnych zadziałań. Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, a urządzenie może pełnić funkcję izolacyjną, co umożliwia bezpieczne prace po stronie odpływowej.

Ochrona i parametry elektryczne

Napięcie znamionowe izolacji Ui wynosi 500 V AC, a znamionowe napięcie udarowe Uimp 4 kV. Znamionowa zdolność wyłączania zwarciowego sięga 6 kA przy 230/240 V AC 50/60 Hz zgodnie z IEC/EN 60898-1, z klasą ograniczenia energii 3. Stopień zanieczyszczenia 3 oraz kategoria przepięciowa 3 pozwalają na stabilną pracę w typowych warunkach rozdzielnicy. Charakterystyka C oznacza wolniejszą reakcję na krótkie impulsy prądowe, co sprawdza się przy oświetleniu i obwodach gniazdowych z odbiornikami o podwyższonym prądzie rozruchowym. Wyłącznik nadaje się do izolacji obwodu, a sygnalizacja położenia styków ułatwia kontrolę stanu.

Budowa, montaż i trwałość

Urządzenie zajmuje szerokość jednego modułu, ok. 18 mm, i montuje się na standardowej szynie DIN 35 mm za pomocą klipsa. Przewody jednodrutowe można podłączyć w przekroju 1-25 mm2. Obudowa w kolorze szarym zapewnia stopień ochrony IP20, a po zabudowie w obudowie rozdzielnicy IP40. Trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli przekładają się na długą żywotność w eksploatacji. Konstrukcja Easy9 Pro łączy czytelne wskaźniki stanu z przemyślanym rozmieszczeniem elementów, co ułatwia szybki montaż i serwis.

Zastosowanie i warunki pracy

Przeznaczony do obwodów oświetleniowych i gniazdowych w budynkach mieszkalnych oraz w małych i średnich obiektach usługowych, takich jak restauracje, apteki czy sklepy. Pracuje w zakresie temperatury od -30 °C do 70 °C, co pozwala na instalację w nieogrzewanych pomieszczeniach technicznych. Zgodność z normą mieszkaniową IEC/EN 60898-1 potwierdza przeznaczenie do powszechnych instalacji niskiego napięcia. Dzięki funkcji izolacyjnej wyłącznik umożliwia bezpieczne odłączenie odcinka instalacji bez dodatkowych rozłączników.
