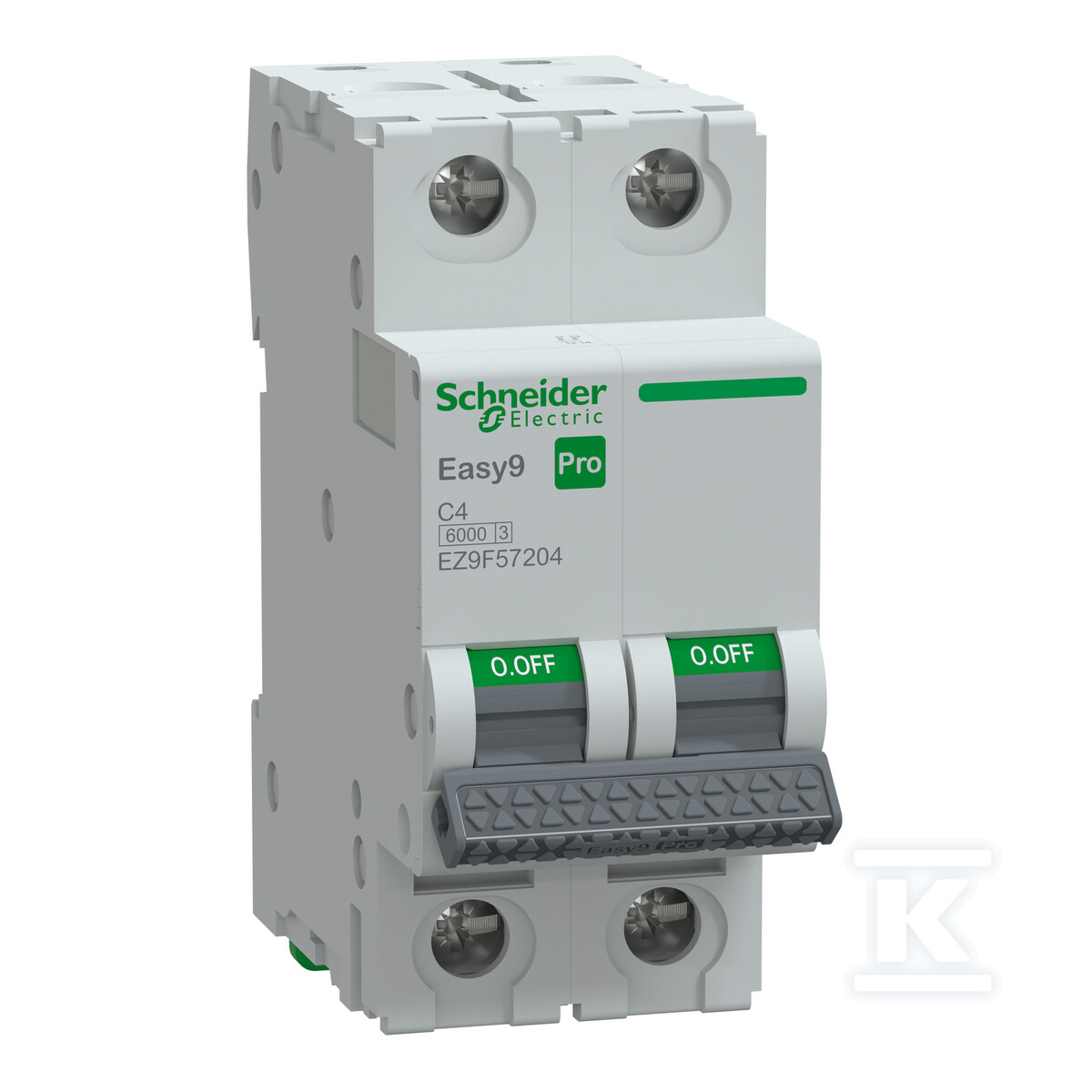

Wyłącznik nadprądowy Easy9 Pro EZ9F-C4-2 C 4A 2-biegunowy EZ9F57204
Dwubiegunowa ochrona obwodów 4 A z charakterystyką C
Dwubiegunowy wyłącznik nadprądowy Easy9 Pro 4 A zapewnia selektywną ochronę przed przeciążeniem i zwarciem w obwodach jednofazowych z neutralnym. Charakterystyka wyzwalania typu C pozwala na spokojne przepięcia przy rozruchu urządzeń z silnikiem lub transformatorem, bez zbędnych zadziałań. Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, co ułatwia szybką weryfikację stanu wyłączenia w rozdzielnicy.
Urządzenie pełni funkcję izolacyjną, co umożliwia bezpieczne wykonywanie prac po stronie odpływowej obwodu po jego wyłączeniu. Jest przeznaczone do montażu w rozdzielnicach mieszkaniowych i małych obiektów komercyjnych, gdzie wymagana jest niezawodna ochrona obwodów o obciążeniu do 4 A.
Montaż modułowy i trwałość mechaniczna
Wyłącznik montuje się na szynie DIN w standardowej rozdzielnicy modułowej. Konstrukcja przewiduje trwałość mechaniczną do 20 000 cykli łączeniowych oraz trwałość elektryczną do 10 000 cykli, co przekłada się na długą żywotność w eksploatacji cyklicznej.
Stopień ochrony samego aparatu to IP20, a po zamontowaniu w obudowie rozdzielnicy wzrasta do IP40. Zakres temperatury pracy od -30 °C do 70 °C pozwala na zastosowanie w nieogrzewanych pomieszczeniach technicznych i na zewnątrz w osłoniętej obudowie. Stopień zanieczyszczenia 3 oraz klasa ograniczenia energii 3 wspierają bezpieczną pracę w typowych warunkach instalacyjnych.
Bezpieczeństwo i zgodność z normami
Znamionowa zdolność zwarciowa sięga 6 000 A, a znamionowe napięcie izolacji Ui wynosi 500 V AC przy znamionowym napięciu udarowym Uimp 4 kV. Parametry te zapewniają odporność na przepięcia i skuteczną przerwę zwarciową w sieciach mieszkaniowych 230/400 V.
Produkt jest zgodny z normą mieszkaniową IEC/EN 60898-1 dla wyłączników nadprądowych. Spełnia wymagania dotyczące ochrony przed skutkami przeciążenia i zwarcia oraz funkcji rozłączania.
Zastosowanie w instalacjach mieszkaniowych i komercyjnych
Seria Easy9 Pro została zaprojektowana do projektów mieszkaniowych, wielolokalowych i małych obiektów komercyjnych, takich jak domy jednorodzinne, mieszkania, hotele, restauracje, sklepy i biura. Dwubiegunowe wykonanie 4 A sprawdza się w obwodach, gdzie wymagane jest jednoczesne odłączenie fazy i neutralnego, np. w instalacjach z urządzeniami wrażliwymi na brak neutralnego.
Modułowa budowa umożliwia łatwe rozszerzenie o akcesoria z rodziny Easy9 Pro, takie jak styki pomocnicze sygnalizujące stan otwarcia/zamknięcia, wyzwalacze napięciowe czy blokady mechaniczne. Dzięki temu rozdzielnica może być dostosowana do potrzeb zdalnego sterowania i sygnalizacji bez zmiany podstawowego zabezpieczenia.
