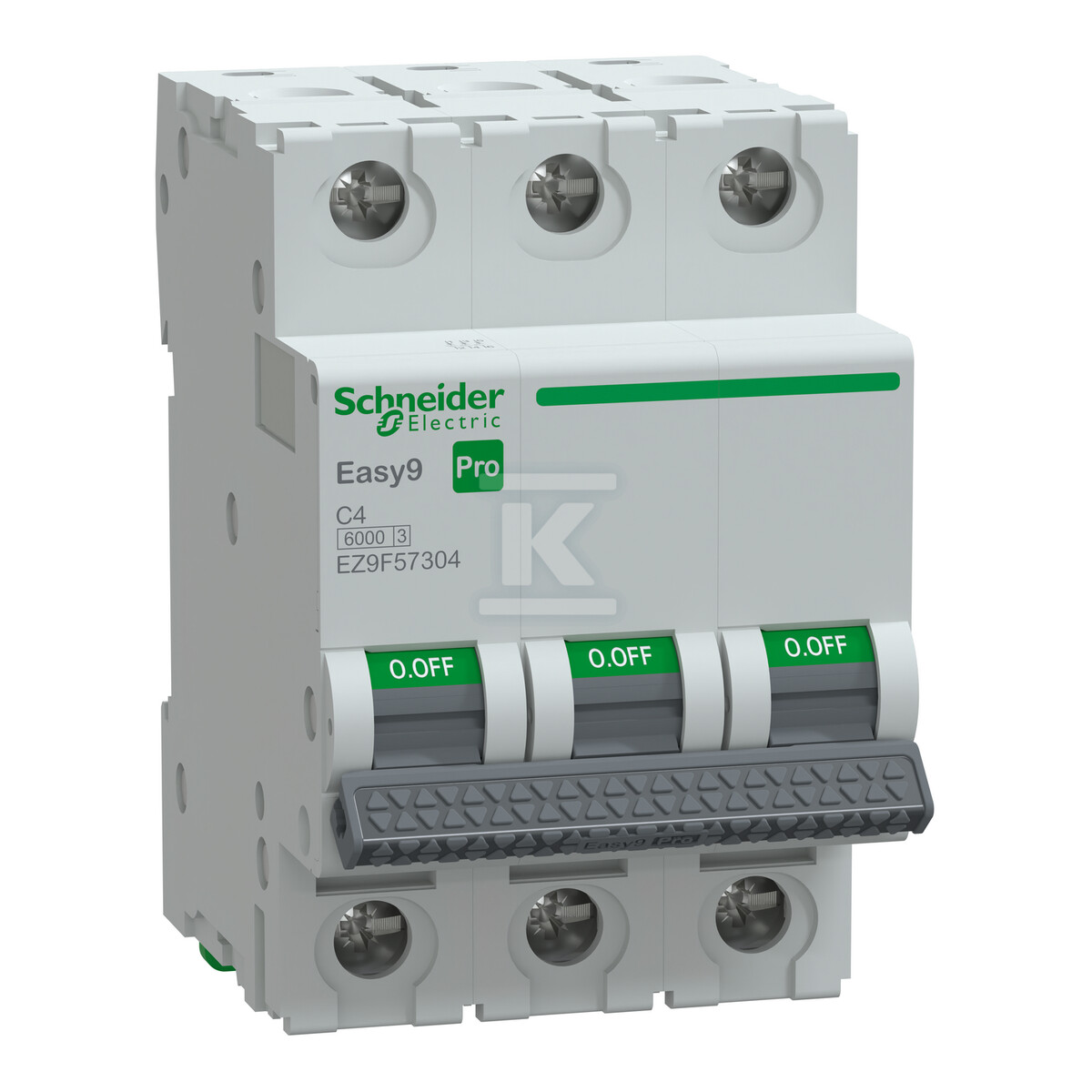

Wyłącznik nadprądowy Easy9 Pro EZ9F-C4-3 C 4A 3-biegunowy EZ9F57304

Trójbiegunowa ochrona nadprądowa Easy9 Pro 4 A z charakterystyką C

Easy9 Pro 4 A 3P to wyłącznik nadprądowy niskiego napięcia przeznaczony do ochrony obwodów trójfazowych przed przeciążeniem i zwarciem. Charakterystyka wyzwalania typu C pozwala na spokojne przepięcia przy rozruchu odbiorników o podwyższonym prądzie łączeniowym, a jednocześnie zapewnia szybką reakcję przy trwałym przeciążeniu. Znamionowa zdolność wyłączania sięga 6000 A, co w praktyce oznacza skuteczną ochronę w instalacjach mieszkaniowych i lekkiej komercji bez konieczności stosowania dodatkowych zabezpieczeń.

Ochrona przed przeciążeniem i zwarciem

Urządzenie pracuje z napięciem izolacji Ui 500 V AC i napięciem udarowym Uimp 4 kV. Klasa ograniczenia energii 3 ogranicza oddawany łuk przy zwarciu, zmniejszając obciążenie termiczne instalacji. Zgodność z normą IEC/EN 60898-1 potwierdza przeznaczenie do zastosowań mieszkaniowych. Oznaczenie CE świadczy o spełnieniu wymagań UE.

Funkcja izolacyjna i sygnalizacja stanu

Dźwignia wyposażona jest w zielony pasek, który sygnalizuje fizyczne otwarcie styków. Wyłącznik nadaje się do pełnienia funkcji izolacyjnej, co umożliwia bezpieczne wykonywanie prac w obwodzie po stronie odpływowej bez dodatkowego odłącznika. W praktyce instalator uzyskuje jedno urządzenie łączące zabezpieczenie i możliwość odłączenia.

Budowa i montaż w rozdzielnicy

Konstrukcja modułowa zajmuje 3 moduły i montuje się na standardowej szynie DIN. Wymiary 54 mm szerokości, 77 mm wysokości i 85 mm długości pozwalają na gęste upakowanie w rozdzielnicy. Trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli przekładają się na długą żywotność w eksploatacji cyklicznej.

Wytrzymałość i warunki środowiskowe

Stopień ochrony samego aparatu to IP20, a po zamontowaniu w obudowie rozdzielnicy rośnie do IP40. Stopień zanieczyszczenia 3 oznacza przeznaczenie do środowisk z przewodzącym zanieczyszczeniem lub kondensacją. Zakres temperatury pracy od -30°C do 70°C pozwala na montaż w nieogrzewanych pomieszczeniach technicznych i na zewnątrz w osłoniętej obudowie.

Zastosowanie i kompatybilność

Seria Easy9 Pro została zaprojektowana tak, aby z łatwością dopasować się do różnorodnych zastosowań i typów projektów. Od wskaźników bezpieczeństwa i przemyślanych rozwiązań konstrukcyjnych po solidną ochronę przeciwzwarciową zapewnia niezawodność instalacji oraz elastyczność dopasowaną do potrzeb.
