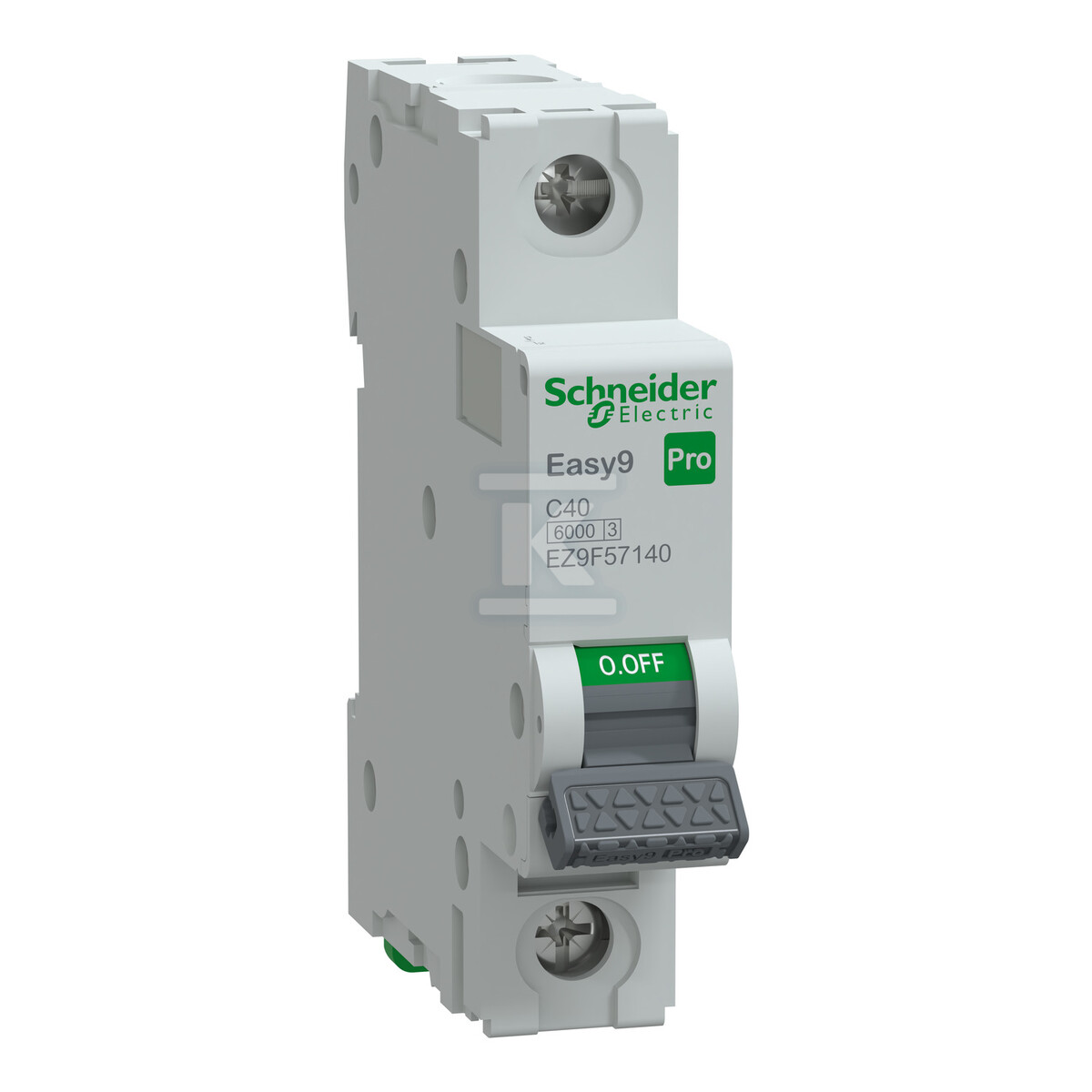

Wyłącznik nadprądowy Easy9 Pro EZ9F-C40-1 C 40A 1-biegunowy EZ9F57140

Jednobiegunowy wyłącznik nadprądowy do ochrony obwodów mieszkaniowych i małych instalacji

Zapewnia ochronę przed przeciążeniem i zwarciem w obwodach jednofazowych, gdzie wymagana jest stabilna praca przy prądzie znamionowym 40 A. Seria Easy9 Pro łączy prostą obsługę z parametrami dopasowanymi do typowych zastosowań domowych i lekkoprzemysłowych, a charakterystyka wyzwalania typu C pozwala na spokojne przepuszczanie krótkich prądów rozruchowych bez zbędnych wyłączeń.

Konstrukcja i montaż

Urządzenie montuje się na szynie DIN w rozdzielnicy modułowej. Po zamontowaniu w obudowie stopień ochrony wzrasta do IP40, w stanie wolnym wynosi IP20. Dźwignia wyposażona jest w zielony pasek sygnalizujący fizyczne otwarcie styków, co ułatwia potwierdzenie stanu rozłączenia. Wyłącznik nadaje się do pełnienia funkcji izolacyjnej i umożliwia bezpieczne wykonywanie prac w obwodzie po stronie odpływowej. Terminal Biconnect daje elastyczność przy podłączeniu przewodów lub szyn, a konstrukcja ogranicza ryzyko nieprawidłowego ułożenia kabli i poluzowania zacisków.

Parametry pracy i bezpieczeństwo

Charakterystyka C reaguje wolniej na chwilowe wzrosty prądu, co sprawdza się przy odbiornikach indukcyjnych, silnikach i mniejszych maszynach z wyższym prądem rozruchowym. Znamionowa zdolność wyłączania sięga 6000 A przy 230/400 V AC, a znamionowe napięcie izolacji Ui wynosi 500 V AC przy napięciu udarowym Uimp 4 kV. Zgodność z normą IEC/EN 60898-1 potwierdza przeznaczenie mieszkaniowe. Klasa ograniczenia energii 3 oraz stopień zanieczyszczenia 3 wspierają bezpieczną pracę w typowych warunkach rozdzielnicy. Zakres temperatury pracy od -30 °C do 70 °C, trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli przekładają się na długą żywotność w eksploatacji.

Zastosowanie i kompatybilność

Dobrze sprawdza się w instalacjach modułowych zabezpieczających obwody oświetleniowe, gniazdowe i zasilające sprzęt z elementami indukcyjnymi. Dzięki jednobiegunowej budowie i prądowi 40 A może chronić linie o większym poborze mocy w gospodarstwach domowych oraz małych obiektach usługowych. Możliwość dołączenia dodatkowych akcesoriów pomocniczych do monitoringu i zdalnego załączania/wyłączania zwiększa elastyczność integracji z systemami zarządzania rozdzielnicą.
