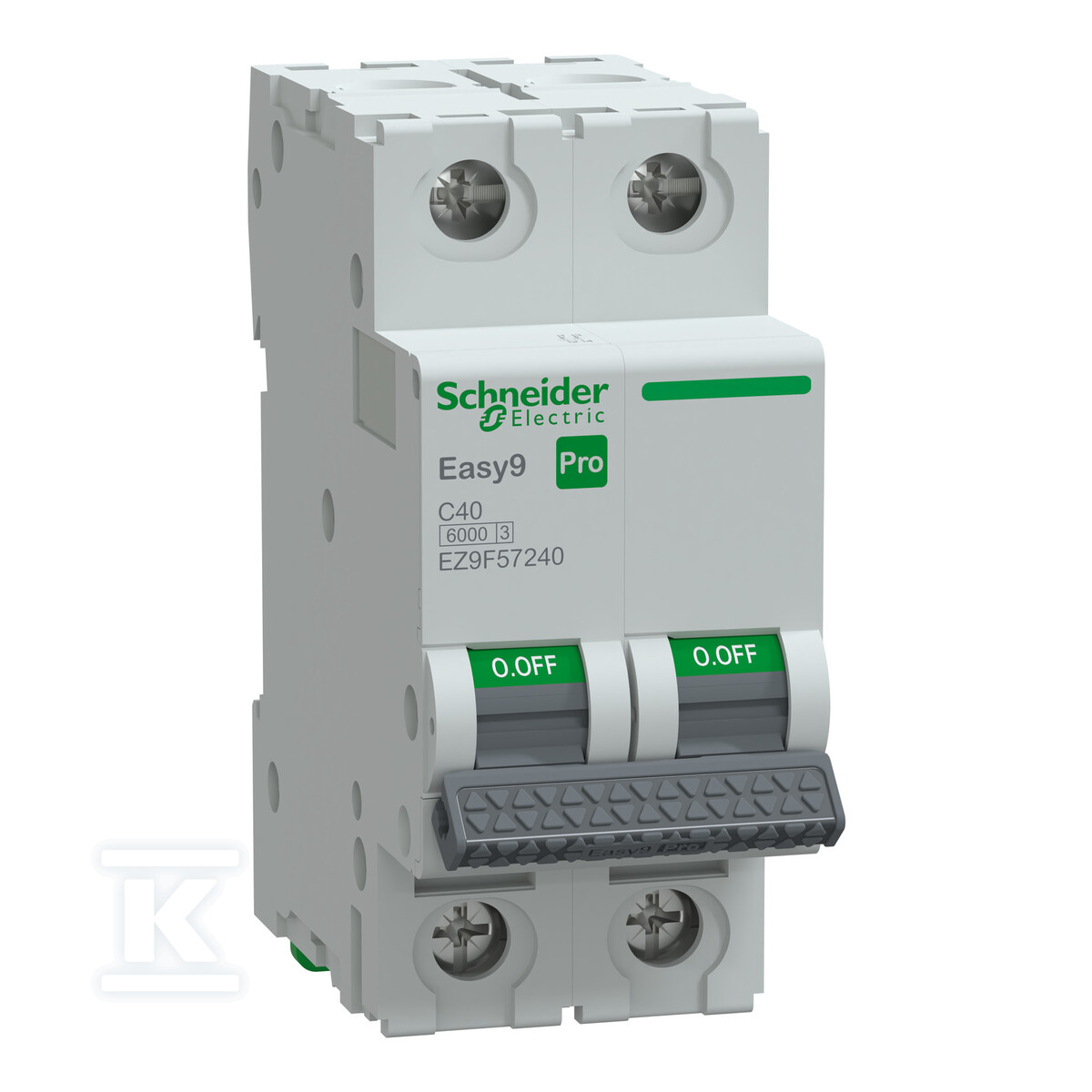

Wyłącznik nadprądowy Easy9 Pro EZ9F-C40-2 C 40A 2-biegunowy EZ9F57240

Dwubiegunowa ochrona nadprądowa z funkcją izolacji dla instalacji 240/415 V AC

Easy9 Pro w wersji 2-biegunowej 40 A z charakterystyką C zapewnia ochronę przed przeciążeniem i zwarciem w instalacjach 240/415 V AC. Termiczno-magnetyczny rozłącznik reaguje wolniej na krótkie impulsy prądowe, co pozwala na bezproblemowy rozruch urządzeń z silnikiem lub transformatorem, a jednocześnie szybko odcina obwód przy trwałym przeciążeniu. Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, a konstrukcja spełnia wymagania funkcji izolacyjnej zgodnie z IEC/EN 60898-1, co umożliwia bezpieczne prace po stronie odpływowej.

Ochrona przeciwzwarciowa i parametry elektryczne

Urządzenie pracuje z napięciem znamionowym do 415 V AC przy częstotliwości 50/60 Hz. Znamionowe napięcie izolacji Ui wynosi 500 V AC, a odporność na napięcie udarowe Uimp to 4 kV. Zdolność zwarciowa Icu/Ics sięga 6 000 A przy 240 V AC, a klasa ograniczenia energii 3 ogranicza przepięcia łukowe w miejscu zwarcia. Magnetyczny próg zadziałania ustawiono na 5…10 × In, co w praktyce oznacza pewną selektywność przy rozruchach i skuteczną ochronę przy zwarciu. Zgodność z normą mieszkaniową IEC/EN 60898-1 oraz możliwość pełnienia funkcji odłącznika czynią je odpowiednim do rozdzielnic instalacyjnych.

Budowa, montaż i trwałość mechaniczna

Wyłącznik montuje się na szynie DIN za pomocą klipsa, zajmuje 4 podziały 9 mm, czyli szerokość 36 mm. Wymiary 85 × 36 × 77 mm i masa 236 g ułatwiają zabudowę w ciasnych rozdzielnicach. Obudowa w kolorze szarym RAL 7035 ma stopień ochrony IP20 samodzielnie i IP40 po zamontowaniu w obudowie. Połączenia przyłączeniowe przyjmują przewody 1-35 mm2 sztywne i 1-25 mm2 elastyczne, z momentem dokręcania 3,5 N·m. Dostępne jest blokowanie dźwigni oraz dolne dedykowane połączenie szynowe typu widełkowego i górne pinowe, co przyspiesza okablowanie w rozdzielnicy modułowej. Trwałość mechaniczna to 20 000 cykli, elektryczna 10 000 cykli.

Warunki pracy i zastosowanie

Zakres temperatury pracy od -30 °C do +70 °C oraz temperatura przechowywania od -40 °C do +85 °C pozwalają na montaż w nieogrzewanych pomieszczeniach technicznych. Stopień zanieczyszczenia 3 i tropikalizacja 2 zwiększają odporność na warunki środowiskowe, a dopuszczalna wilgotność względna do 95 % zapewnia stabilność w wilgotnych instalacjach. Rozwiązanie sprawdza się w instalacjach mieszkaniowych i usługowych, gdzie wymagana jest dwubiegunowa ochrona, z możliwością bezpiecznego odłączenia całego obwodu.
