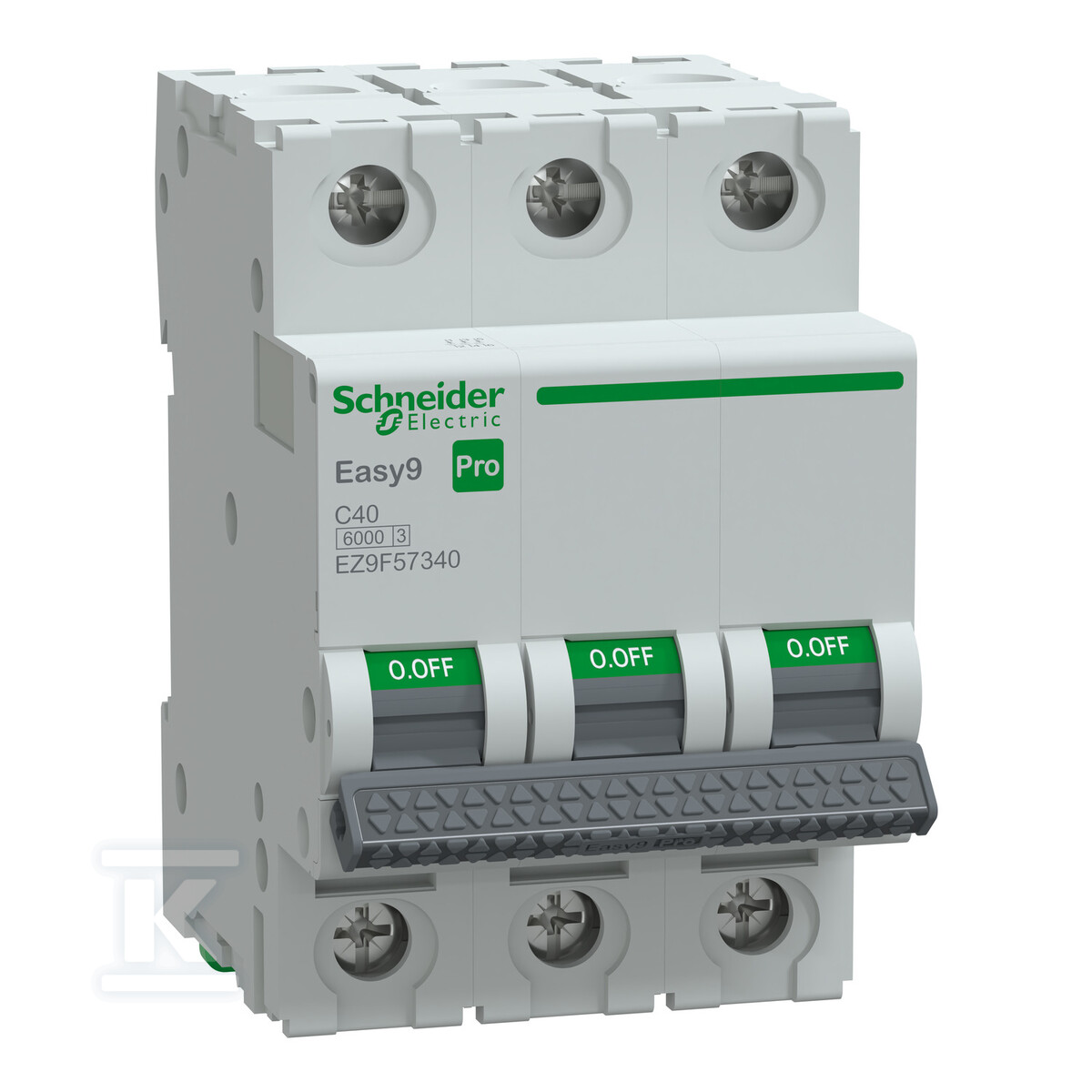

Wyłącznik nadprądowy Easy9 Pro EZ9F-C40-3 C 40A 3-biegunowy EZ9F57340

Trójbiegunowa ochrona nadprądowa 40 A z charakterystyką C

Ochrona obwodów trójfazowych 230/400 V AC przed przeciążeniem i zwarciem w rozdzielnicach mieszkaniowych i małych obiektach usługowych. Wyłącznik Easy9 Pro 3-biegunowy o prądzie znamionowym 40 A i charakterystyce wyzwalania C reaguje wolniej na krótkie impulsy prądowe, co pozwala na bezproblemowy rozruch urządzeń z silnikiem i transformatorami bez zbędnych zadziałań. Znamionowa zdolność zwarciowa do 6000 A zapewnia skuteczną ochronę przy zwarciach w sieci, a klasa ograniczenia energii 3 ogranicza oddziaływanie łuku na instalację.

• 3 bieguny, 3 moduły
• charakterystyka C do obwodów z prądami rozruchowymi
• montaż na szynie DIN w rozdzielnicy modułowej

Montaż modułowy i wymiary

Urządzenie projektowane jest do standardowych rozdzielnic modułowych. Szerokość 54 mm odpowiada 3 modułom, głębokość 85 mm i wysokość 77 mm pozwalają na gęste zabudowy bez utraty dostępu do obsługi. Stopień zanieczyszczenia 3 oznacza przeznaczenie do środowisk z kurzem i wilgocią typowych dla pomieszczeń technicznych. W stanie wolnym stopień ochrony to IP20, po zamontowaniu w obudowie rozdzielnicy rośnie do IP40.

Parametry elektryczne i wytrzymałość

Znamionowe napięcie izolacji Ui 500 V AC i znamionowe napięcie udarowe Uimp 4 kV pozwalają na pracę w sieciach 230/400 V AC. Zgodność z normą mieszkaniową IEC/EN 60898-1 potwierdza przeznaczenie do instalacji domowych i podobnych. Zakres temperatury pracy od -30 °C do 70 °C zapewnia stabilność działania zarówno w chłodnych pomieszczeniach technicznych, jak i w miejscach o podwyższonej temperaturze.

Trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli przekładają się na długą żywotność w eksploatacji cyklicznej. Oznaczenie CE potwierdza zgodność z wymaganiami UE.

Funkcja izolacyjna i sygnalizacja stanu

Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, co ułatwia szybką weryfikację stanu wyłączenia bez dodatkowych wskaźników. Urządzenie nadaje się do pełnienia funkcji izolacyjnej, co umożliwia bezpieczne wykonywanie prac w obwodzie po stronie odpływowej po odłączeniu zasilania. Izolacja trójbiegunowa zapewnia jednoczesne odcięcie wszystkich faz, co jest wymagane przy pracach konserwacyjnych i przeglądach instalacji.
