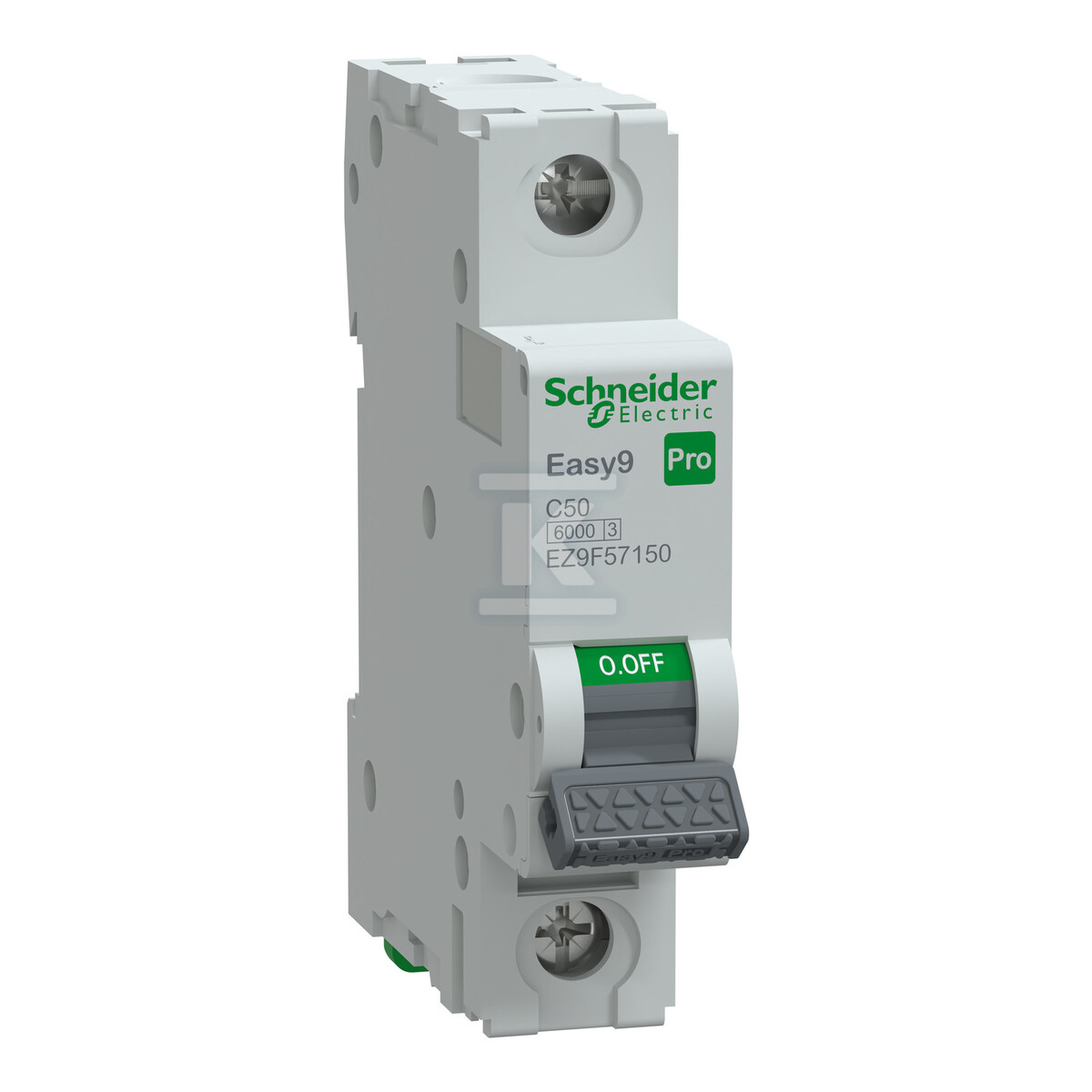

Wyłącznik nadprądowy Easy9 Pro EZ9F-C50-1 C 50A 1-biegunowy EZ9F57150

Jednobiegowy wyłącznik nadprądowy do ochrony obwodów z obciążeniem indukcyjnym

Jednobiegowy wyłącznik nadprądowy Easy9 Pro o prądzie znamionowym 50 A i charakterystyce wyzwalania C zapewnia ochronę przed przeciążeniem i zwarciem w instalacjach niskiego napięcia 230/400 V AC 50/60 Hz. Konstrukcja modułowa pozwala na montaż na szynie DIN w rozdzielnicy mieszkaniowej lub małej przemysłowej, a zakres prądów 2-63 A w rodzinie Easy9 Pro pokrywa większość typowych obwodów odbiorczych. Charakterystyka C sprawia, że urządzenie toleruje krótkotrwałe prądy rozruchowe, co jest istotne przy zabezpieczaniu odbiorników indukcyjnych, silników i mniejszych maszyn.

Charakterystyka wyzwalania C i parametry elektryczne

Wyłącznik pracuje z charakterystyką C, co oznacza wolniejszą reakcję na chwilowe szczyty prądowe niż w typie B i pozwala na bezproblemowy rozruch urządzeń o podwyższonym poborze startowym. Znamionowa zdolność wyłączania wynosi 6 kA przy 230/400 V AC, a klasa ograniczenia energii to 3, co ogranicza skutki łuku przy zwarciu. Napięcie izolacji Ui to 500 V AC, a znamionowe napięcie udarowe Uimp 4 kV. Stopień zanieczyszczenia 3 potwierdza przydatność w typowych warunkach rozdzielnic. Zgodność z normą mieszkaniową IEC/EN 60898-1 określa wymagania dotyczące ochrony przeciwzwarciowej i przeciążeniowej w instalacjach domowych.

Funkcja izolacyjna i sygnalizacja stanu

Urządzenie nadaje się do pełnienia funkcji izolacyjnej, co umożliwia bezpieczne wykonywanie prac w obwodzie po stronie odpływowej po fizycznym otwarciu styków. Stan otwarcia sygnalizuje zielony pasek na dźwigni, widoczny bez dodatkowych wskaźników. Rozwiązanie to ułatwia instalatorowi weryfikację odłączenia obwodu przed pracą serwisową i zwiększa czytelność stanu w rozdzielnicy.

Montaż, trwałość i warunki pracy

Montaż na szynie DIN jest standardowy dla instalacji modułowych. Trwałość mechaniczna sięga 20 000 cykli, a elektryczna 10 000 cykli, co przekłada się na długą żywotność w eksploatacji cyklicznej. Stopień ochrony samego aparatu to IP20, a po zabudowie w obudowie rozdzielnicy wzrasta do IP40. Zakres temperatury pracy od -30 °C do 70 °C pozwala na zastosowanie w pomieszczeniach nieogrzewanych oraz w miejscach o podwyższonej temperaturze otoczenia.
