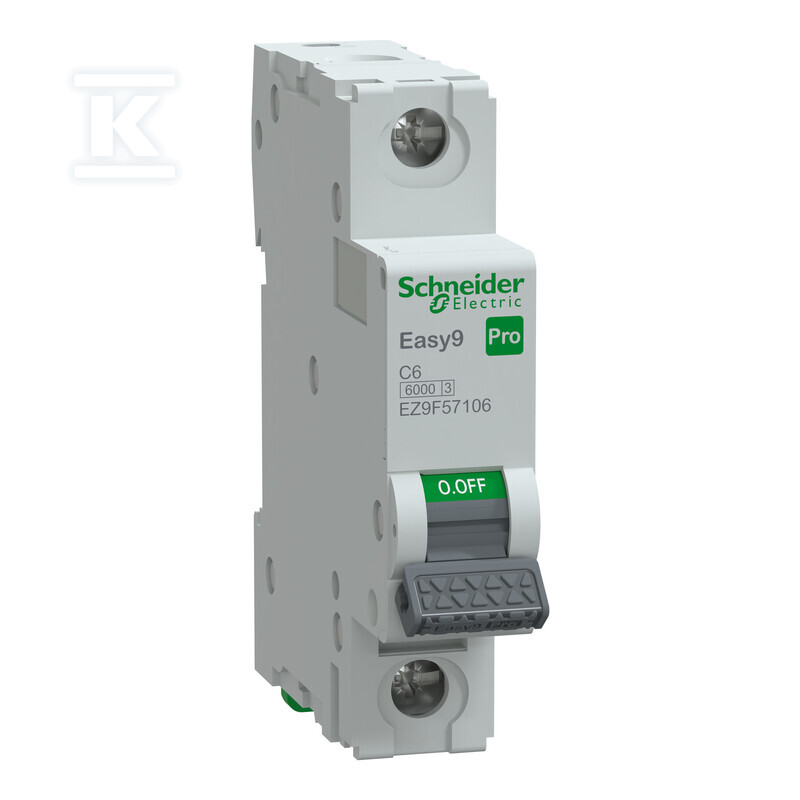

Wyłącznik nadprądowy Easy9 Pro EZ9F-C6-1 C 6A 1-biegunowy EZ9F57106

Jednobiegunowy wyłącznik nadprądowy 6 A z charakterystyką C do instalacji modułowych

Wyłącznik nadprądowy Easy9 Pro 6 A 1P o charakterystyce C zapewnia ochronę przed przeciążeniem i zwarciem w obwodach jednofazowych 230 V AC. Jednomodułowa konstrukcja o szerokości 18 mm, długości 85 mm i wysokości 77 mm pasuje do standardowych rozdzielnic modułowych montowanych na szynie DIN. Prąd znamionowy 6 A i zwarciowa zdolność łączeniowa Icn 6 kA zgodnie z EN 60898 przy 230 V pozwalają na zabezpieczenie odbiorników o umiarkowanym poborze prądu, w tym obwodów oświetleniowych, gniazd wtykowych i urządzeń z ograniczonym prądem rozruchowym.

Charakterystyka C reaguje wolniej na krótkie impulsy prądowe niż typ B, co sprawdza się przy rozruchu silników, transformatorów i innych odbiorników o podwyższonym prądzie łączeniowym. Napięcie znamionowe izolacji Ui 500 V oraz znamionowe napięcie udarowe wytrzymywane Uimp 4 kV zwiększają odporność na przepięcia. Zakres częstotliwości 50 ... 60 Hz i temperatura pracy od -30 °C do 70 °C pozwalają na zastosowanie w pomieszczeniach technicznych i na zewnątrz, po zabudowie w obudowie.

Budowa i montaż na szynie DIN

Urządzenie jest przeznaczone do montażu modułowego na szynie DIN, bez montażu podtynkowego. Szerokość wyrażona liczbą modułów wynosi 1, a stopień zanieczyszczenia 3 odpowiada warunkom typowym dla rozdzielnic mieszkaniowych i komercyjnych. Przyłącza umożliwiają podłączenie przewodu jednodrutowego 1 ... 25 mm2 oraz wielożyłowego 1 ... 16 mm2, co ułatwia pracę instalatorowi przy różnych przekrojach przewodów.

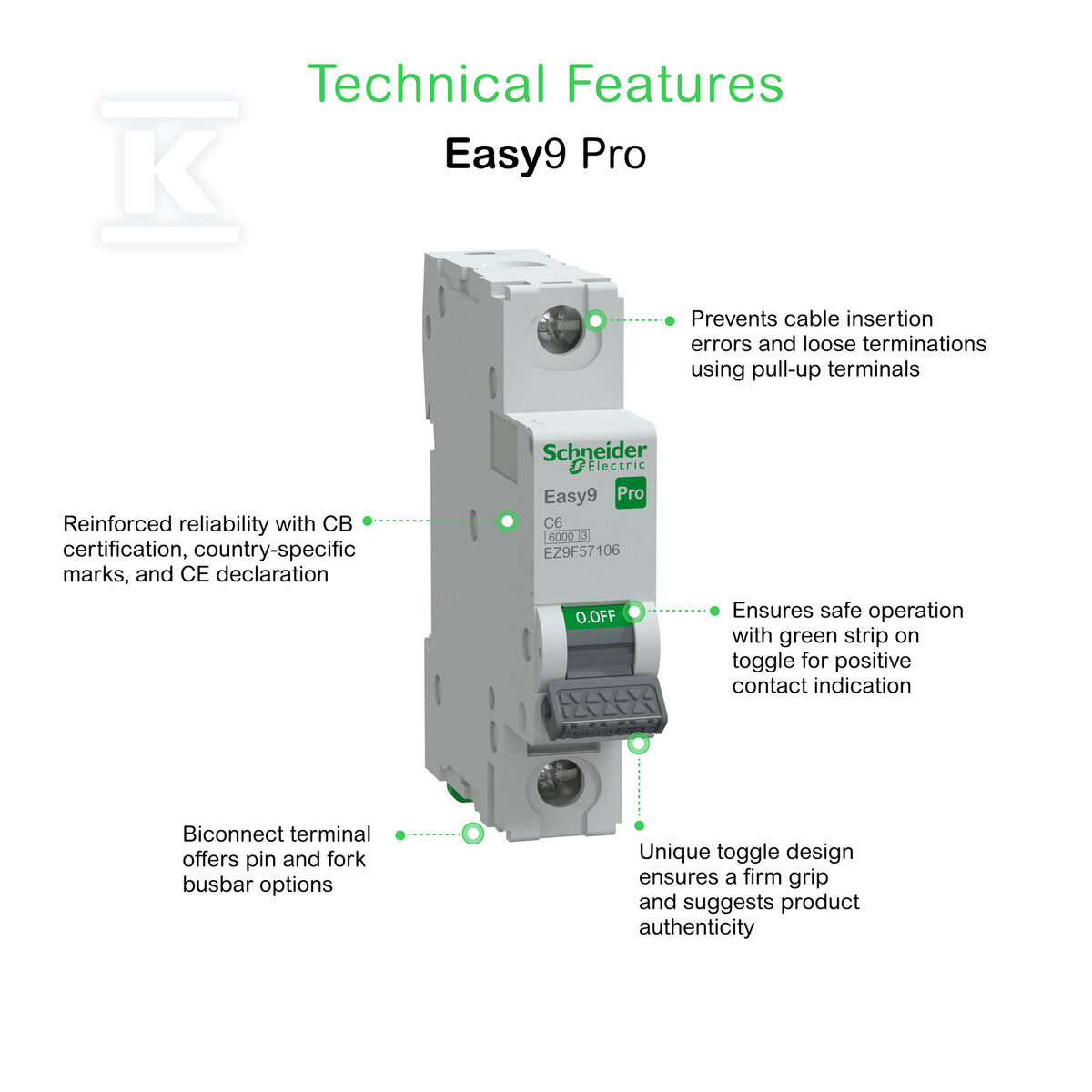

Terminal biconnect pozwala na wybór połączenia typu pin lub widełkowego, a konstrukcja z podnoszonymi zaciskami ogranicza ryzyko nieprawidłowego włożenia przewodu i poluzowania. Możliwość dodatkowego wyposażenia tak oznacza, że do wyłącznika można dobrać akcesoria pomocnicze montowane w terenie do monitorowania i zdalnego załączania. Stopień ochrony IP20 w stanie wolnym, po zamontowaniu w obudowie rozdzielnicy IP40.

Parametry elektryczne i ochrona

Znamionowe napięcie 240 V AC, rodzaj napięcia AC, klasa ograniczenia energii 3 oraz kategoria przepięcia 3 określają warunki pracy zgodne z normą mieszkaniową IEC/EN 60898-1. Liczba biegunów całkowita 1 i liczba biegunów chronionych 1, bez jednoczesnego rozłączania bieguna N. Straty mocy wynoszą 2,7 W w warunkach znamionowych.

Wyłącznik nadaje się do pełnienia funkcji izolacyjnej, co umożliwia bezpieczne wykonywanie prac w obwodzie po stronie odpływowej. Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, dając wyraźny wskaźnik położenia dla instalatora i użytkownika końcowego.

Funkcje bezpieczeństwa i trwałość

Trwałość mechaniczna do 20 000 cykli i trwałość elektryczna do 10 000 cykli przekładają się na długą żywotność w eksploatacji rozdzielnicy. Klasa ograniczenia energii 3 ogranicza oddziaływanie łuku zwarciowego, a wysoka wytrzymałość udarowa 4 kV zwiększa odporność na przepięcia atmosferyczne i łączeniowe.

• ochrona przed przeciążeniem i zwarciem w obwodach jednofazowych 230 V AC
• charakterystyka C do odbiorników z prądem rozruchowym
• funkcja izolacyjna z pozytywną sygnalizacją otwarcia styków zielonym paskiem
• montaż na szynie DIN, 1 moduł, szerokie zakresy przekrojów przyłączeniowych
• praca w temperaturze od -30 °C do 70 °C i przy stopniu zanieczyszczenia 3
