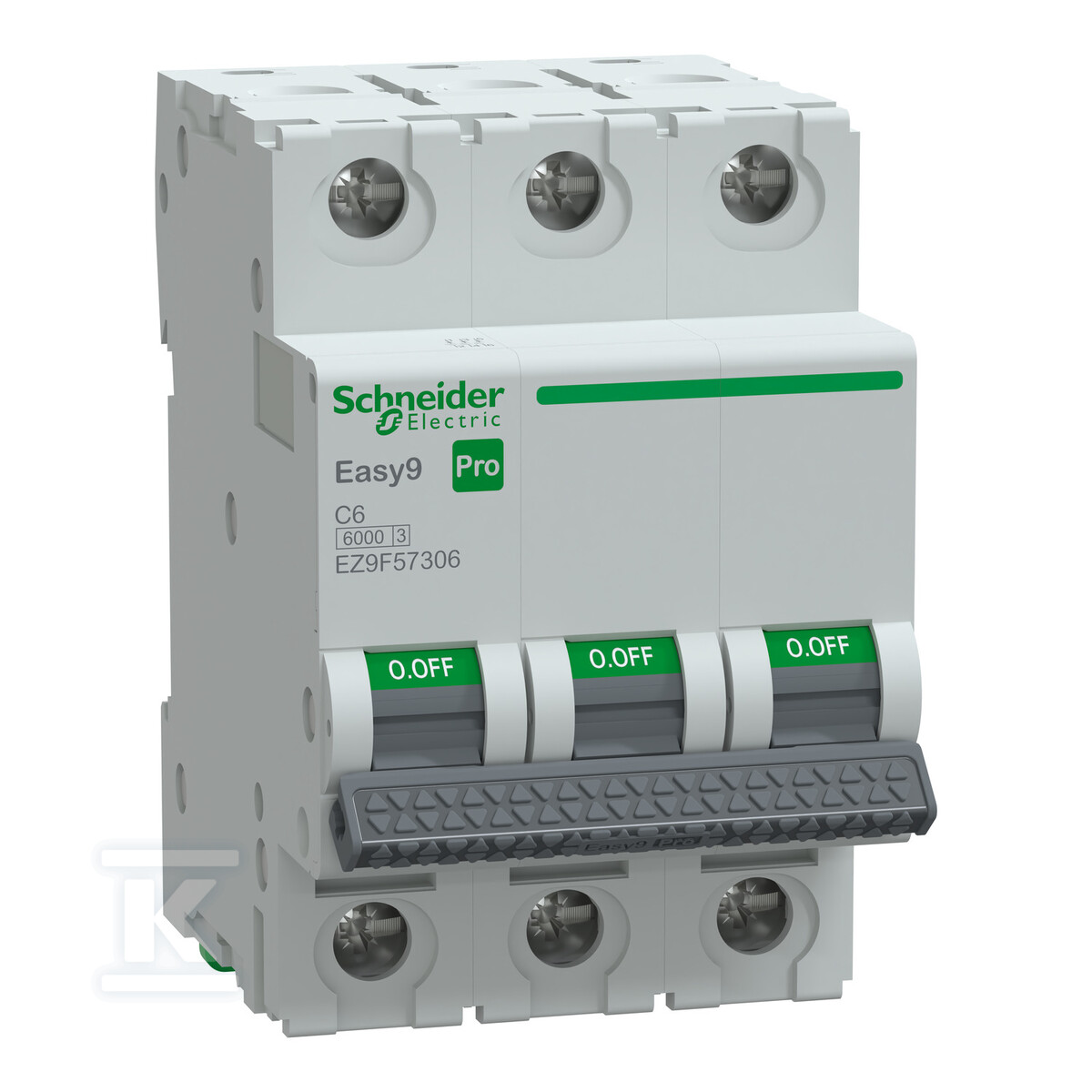

Wyłącznik nadprądowy Easy9 Pro EZ9F-C6-3 C 6A 3-biegunowy EZ9F57306

Trójfazowa ochrona przed przeciążeniem i zwarciem w rozdzielnicy mieszkaniowej

Trójbiegunowy wyłącznik nadprądowy z serii Easy9 Pro zapewnia ochronę obwodów przed przeciążeniem i zwarciem w instalacjach trójfazowych. Charakterystyka wyzwalania typu C pozwala na wolniejszą reakcję na krótkie impulsy prądowe, co sprawdza się przy rozruchu urządzeń z silnikiem. Znamionowy prąd 6 A w połączeniu z trójfazowym wykonaniem 3P czyni go rozwiązaniem do zabezpieczania linii zasilających odbiorniki o umiarkowanym poborze mocy w gospodarstwach domowych i małych obiektach usługowych.

Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, a wyraźny wskaźnik ON/OFF ułatwia odczyt stanu pracy bez konieczności demontażu osłon. Urządzenie nadaje się do pełnienia funkcji izolacyjnej, co umożliwia bezpieczne wykonywanie prac po stronie odpływowej wyłącznika. Konstrukcja z zaciskami typu pull-up ogranicza ryzyko nieprawidłowego włożenia przewodów i poluzowania połączenia.

Budowa i montaż na szynie DIN

Obudowa w kolorze szarym RAL 7035 zajmuje 6 modułów 9 mm i ma wymiary 85 mm wysokości, 54 mm szerokości oraz 77 mm głębokości przy masie ok. 306 g. Montaż odbywa się na szynie DIN w sposób zatrzaskowy, a kompatybilność z rozbieralną szyną zbiorczą ułatwia rozbudowę rozdzielnicy. Zaciski tunelowe na dole przyjmują przewody elastyczne 1…16 mm2 oraz sztywne 1…25 mm2, a zalecany moment dokręcania wynosi 2 N·m.

Dźwignia pozwala na blokadę w pozycji wyłączonej, a biconnect umożliwia wybór szyny typu pin lub fork. Wskaźnik położenia styków i sygnalizacja otwarcia zwiększają bezpieczeństwo obsługi przy pracach konserwacyjnych.

Parametry elektryczne i odporność

Wyłącznik pracuje w sieci AC 415 V przy częstotliwości 50/60 Hz i ma znamionowe napięcie izolacji Ui 500 V AC oraz znamionowe napięcie udarowe Uimp 4 kV. Zdolność łączeniowa zwarciowa Icu wynosi 6000 A, a znamionowa zdolność łączeniowa w warunkach pracy Ics również 6000 A przy 100% wartości. Magnetyczny próg wyzwalania mieści się w zakresie 5…10 × In zgodnie z IEC/EN 60898-1.

Klasa ograniczenia energii 3 ogranicza oddziaływanie łuku zwarciowego, a stopień zanieczyszczenia 3 odpowiada warunkom typowym dla rozdzielnic mieszkaniowych. Zgodność z normą IEC/EN 60898-1 potwierdza przeznaczenie do instalacji mieszkaniowych i podobnych.

Warunki pracy i trwałość

Zakres temperatury pracy od -30°C do 70°C oraz odporność na wilgotność względną do 95% przy 55°C pozwalają na zastosowanie w pomieszczeniach technicznych i na zewnątrz po umieszczeniu w obudowie. Stopień ochrony samego urządzenia to IP20, a po zamontowaniu w obudowie rozdzielnicy wzrasta do IP40.

Trwałość mechaniczna sięga 20 000 cykli, a elektryczna 10 000 cykli, co przekłada się na długą żywotność w eksploatacji cyklicznej. Tropikalizacja klasy 2 oraz zakres przechowywania od -40°C do 85°C zwiększają odporność na warunki magazynowe i transportowe.
