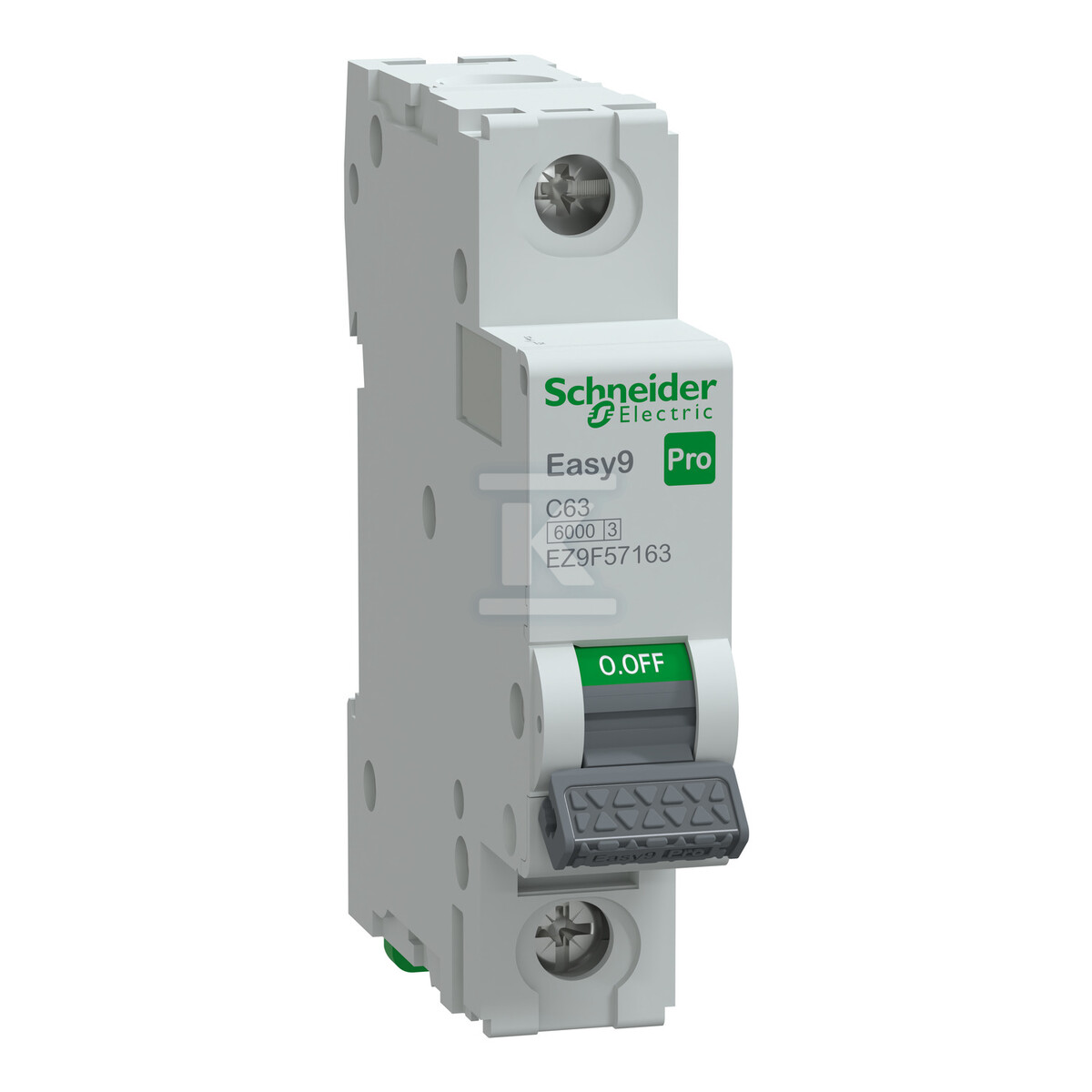

Wyłącznik nadprądowy Easy9 Pro EZ9F-C63-1 C 63A 1-biegunowy EZ9F57163

Jednobiegunowy wyłącznik nadprądowy do ochrony obwodów z prądami rozruchowymi

Wyłącznik nadprądowy Easy9 Pro 1P 63 A z charakterystyką C zapewnia ochronę przed przeciążeniem i zwarciem w instalacjach mieszkaniowych oraz w mniejszych obiektach przemysłowych. Znamionowy prąd 63 A i krzywa wyzwalania C pozwalają na tolerowanie krótkich, podwyższonych prądów rozruchowych, co sprawdza się przy silnikach, urządzeniach indukcyjnych i mniejszych maszynach. Urządzenie nadaje się do pełnienia funkcji izolacyjnej, co umożliwia bezpieczne wykonywanie prac po stronie odpływowej obwodu.

Ochrona, parametry elektryczne i warunki pracy

Charakterystyka wyzwalania C oznacza wolniejszą reakcję na chwilowe szczyty prądowe niż w typie B, dzięki czemu nie dochodzi do niepotrzebnych wyłączeń przy rozruchu odbiorników o dużej bezwładności. Znamionowa zdolność wyłączania sięga 6 000 A przy 230/400 V AC, 50/60 Hz, co zapewnia skuteczną ochronę nawet w gęsto zabudowanych rozdzielnicach. Znamionowe napięcie izolacji Ui wynosi 500 V AC, a znamionowe napięcie udarowe Uimp 4 kV.

Urządzenie jest zgodne z normą mieszkaniową IEC/EN 60898-1. Klasa ograniczenia energii 3 ogranicza oddziaływanie łuku podczas zwarcia, a stopień zanieczyszczenia 3 pozwala na pracę w typowych warunkach rozdzielnic modułowych. Zakres temperatury pracy od -30 °C do 70 °C umożliwia montaż w pomieszczeniach nieogrzewanych i w szafach z ograniczoną wentylacją. Stopień ochrony wynosi IP20 w stanie wolnym, a po zamontowaniu w obudowie rozdzielnicy rośnie do IP40.

Budowa, montaż i funkcje instalacyjne

Konstrukcja modułowa przeznaczona jest do montażu na szynie DIN. Dźwignia wyposażona jest w zielony pasek sygnalizujący fizyczne otwarcie styków, co daje wyraźną informację o stanie rozłączenia i ułatwia bezpieczną pracę serwisową.

Terminal typu pull up ogranicza ryzyko nieprawidłowego włożenia przewodu i poluzowania zacisku. Biconnect umożliwia wybór szyny typu Pin lub Fork, co zwiększa elastyczność przy łączeniu z rozbudowanymi rozdzielnicami. Do urządzenia można dokładać w terenie akcesoria pomocnicze do monitorowania i zdalnego wyzwalania.

Trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli przekładają się na długą żywotność w eksploatacji cyklicznej. Rozwiązania konstrukcyjne minimalizują ryzyko błędnego podłączenia i ułatwiają szybki montaż.

Zastosowanie i kompatybilność w instalacji

Seria Easy9 Pro obejmuje wyłączniki 1P w zakresie 2-63 A z krzywymi B i C, co pokrywa większość potrzeb ochrony obwodów domowych i małych instalacji przemysłowych. Model 63 A z krzywą C jest dedykowany do linii zasilających odbiorniki o wysokim prądzie rozruchowym, takie jak pompy, sprężarki czy urządzenia z silnikami elektrycznymi.

Urządzenie współpracuje z typowymi systemami modułowymi i pozwala na budowę spójnej rozdzielnicy z elementami tej samej rodziny. Możliwość pełnienia funkcji izolacyjnej upraszcza schematy, eliminując potrzebę dodatkowego rozłącznika w prostych obwodach jednofazowych.
