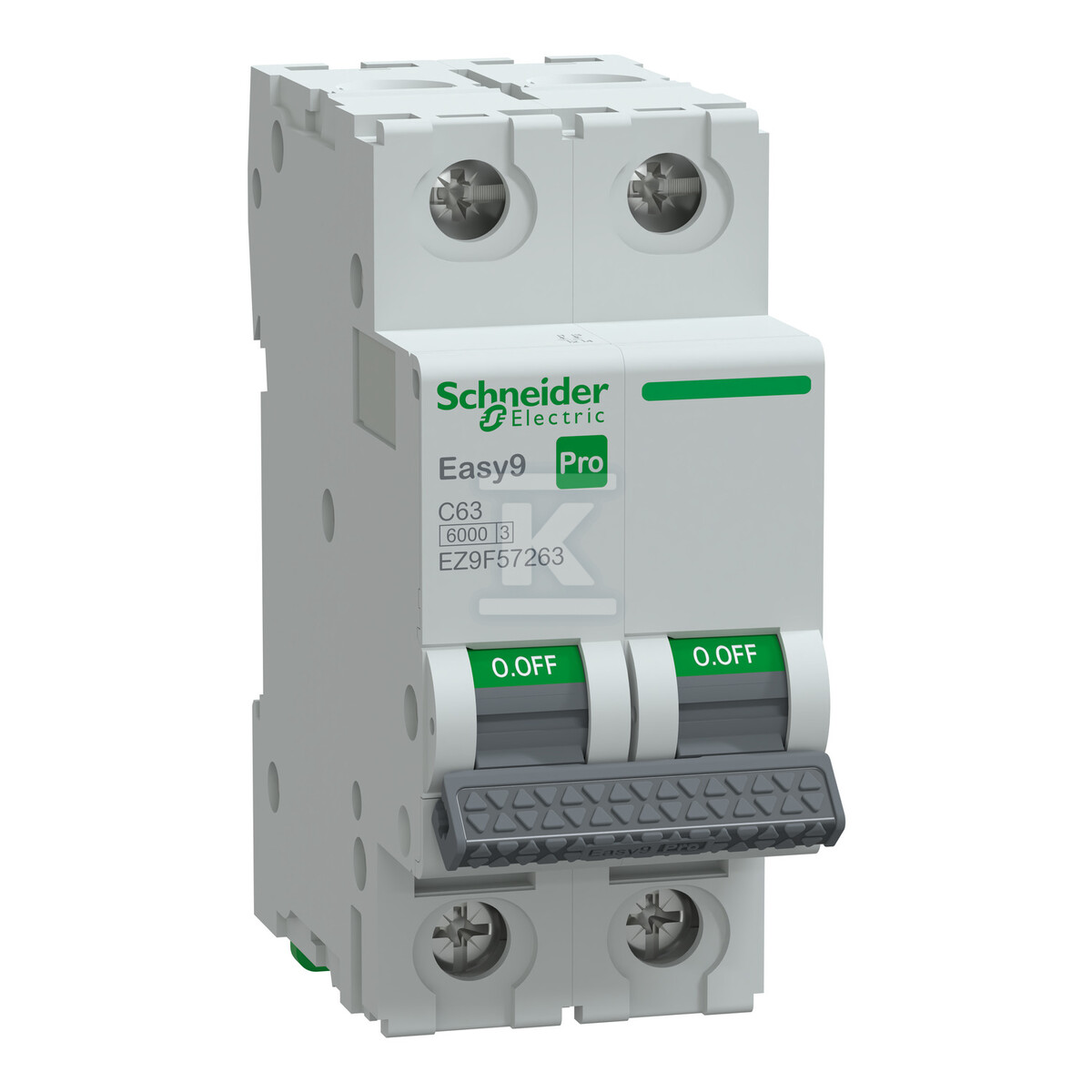

Wyłącznik nadprądowy Easy9 Pro EZ9F-C63-2 C 63A 2-biegunowy EZ9F57263

Dwubiegunowa ochrona nadprądowa 63 A z charakterystyką C dla instalacji 230/400 V

Dwubiegunowy wyłącznik nadprądowy niskiego napięcia Easy9 Pro 63 A zapewnia ochronę przed przeciążeniem i zwarciem. Charakterystyka wyzwalania typu C pozwala na wolniejszą reakcję na krótkie impulsy prądowe, co sprawdza się przy rozruchu urządzeń silnikowych i odbiorników indukcyjnych. Znamionowa zdolność łączeniowa do 6 000 A daje zapas przy zwarciach, a zgodność z IEC/EN 60898-1 potwierdza przeznaczenie do instalacji mieszkaniowych.

Ochrona i parametry pracy

Urządzenie pracuje w sieci 230/400 V AC 50/60 Hz. Znamionowe napięcie izolacji Ui wynosi 500 V AC, a znamionowe napięcie udarowe Uimp 4 kV, co ogranicza ryzyko uszkodzenia przy przepięciach. Klasa ograniczenia energii 3 ogranicza oddawany łuk przy zwarciu, a stopień zanieczyszczenia 3 uwzględnia typowe warunki rozdzielnic. Charakterystyka C jest wybierana tam, gdzie występują prądy rozruchowe, np. w obwodach z silnikami.

• ochrona przed przeciążeniem i zwarciem w jednym aparacie
• 2-biegunowe odłączenie fazy i neutralnego
• zdolność łączeniowa 6 kA wystarczająca do większości rozdzielnic mieszkaniowych
• klasa ograniczenia energii 3

Budowa i funkcje instalacyjne

Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, co ułatwia kontrolę stanu po wyłączeniu. Wyłącznik nadaje się do pełnienia funkcji izolacyjnej i umożliwia bezpieczne prace w obwodzie po stronie odpływowej po jego wyłączeniu. Montaż odbywa się na szynie DIN w rozdzielnicy modułowej. W stanie wolnym stopień ochrony to IP20, a po zabudowie w obudowie rozdzielnicy wzrasta do IP40.

• widoczny wskaźnik otwarcia styków na dźwigni
• funkcja izolacyjna zgodna z wymaganiami dla prac konserwacyjnych
• montaż na szynie DIN
• IP20 samodzielnie, IP40 po zamontowaniu w obudowie

Trwałość i warunki eksploatacji

Trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli przekładają się na długą żywotność w eksploatacji cyklicznej. Zakres temperatury pracy od -30 °C do 70 °C pozwala na zastosowanie w nieogrzewanych pomieszczeniach technicznych. Parametry te utrzymują stabilną pracę przy zmiennych warunkach środowiskowych bez utraty właściwości wyłączających.
