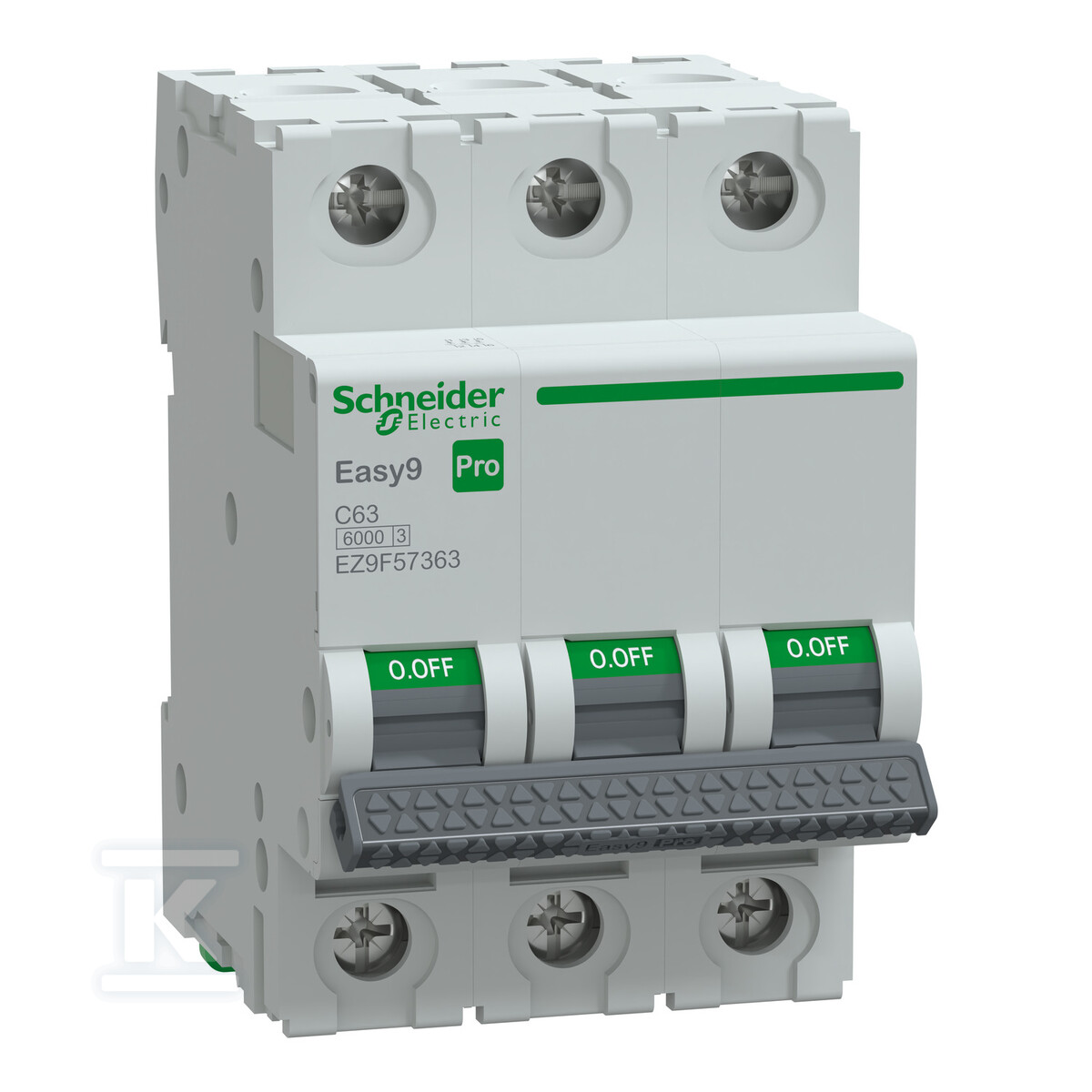

Wyłącznik nadprądowy Easy9 Pro EZ9F-C63-3 C 63A 3-biegunowy EZ9F57363

Trójbiegunowa ochrona nadprądowa z charakterystyką C dla instalacji o dużym obciążeniu

Easy9 Pro w wersji 3-biegunowej 63 A zapewnia selektywną ochronę obwodów trójfazowych przed przeciążeniem i zwarciem. Charakterystyka wyzwalania typu C pozwala na spokojne przepięcia przy rozruchu urządzeń o podwyższonym poborze prądu, bez zbędnych zadziałań. Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, co ułatwia kontrolę stanu urządzenia bez dodatkowych wskaźników. Wyłącznik nadaje się do pełnienia funkcji izolacyjnej, dzięki czemu można bezpiecznie wykonywać prace po stronie odpływowej.

Konstrukcja i montaż modułowy

Urządzenie montuje się na standardowej szynie DIN w rozdzielnicy modułowej. Szerokość zajmowana to 3 moduły, co ułatwia planowanie miejsca w skrzynce. Zaciski przyjmują przewody jednodrutowe 1 - 35 mm2 oraz wielodrutowe 1 - 25 mm2, co daje elastyczność przy podłączeniu różnych przekrojów w instalacji mieszkaniowej i usługowej. Stopień ochrony samego aparatu to IP20, a po zabudowie w obudowie rozdzielnicy wzrasta do IP40. Konstrukcja przewiduje pracę w stopniu zanieczyszczenia 3 i kategorii przepięciowej 3.

Parametry pracy i bezpieczeństwo

Znamionowy prąd 63 A przy napięciu 415 V AC i częstotliwości 50 - 60 Hz pokrywa obwody zasilające maszyny, pompy czy rozgałęzienia mocy. Zdolność zwarciowa sięga 6 kA zgodnie z IEC/EN 60898-1, a znamionowe napięcie izolacji Ui wynosi 500 V AC. Odporność na impuls napięciowy Uimp to 4 kV. Klasa ograniczenia energii 3 ogranicza oddawane ciepło łuku podczas zwarcia. Zakres temperatury pracy od -30°C do 70°C pozwala na montaż w nieogrzewanych pomieszczeniach technicznych. Straty mocy w stanie załączenia to ok. 6,1 W.

Trwałość i zgodność z normami

Seria Easy9 Pro została zaprojektowana pod kątem długiej eksploatacji. Trwałość mechaniczna wynosi do 20 000 cykli łączeniowych, a elektryczna do 10 000 cykli, co przekłada się na stabilną pracę w instalacjach z częstymi załączeniami. Wyłącznik spełnia wymagania normy mieszkaniowej IEC/EN 60898-1 i jest przeznaczony do zastosowań w rozdzielnicach modułowych. Dzięki możliwości izolacji obwodu urządzenie wspiera bezpieczne prace konserwacyjne bez konieczności demontażu przewodów.
