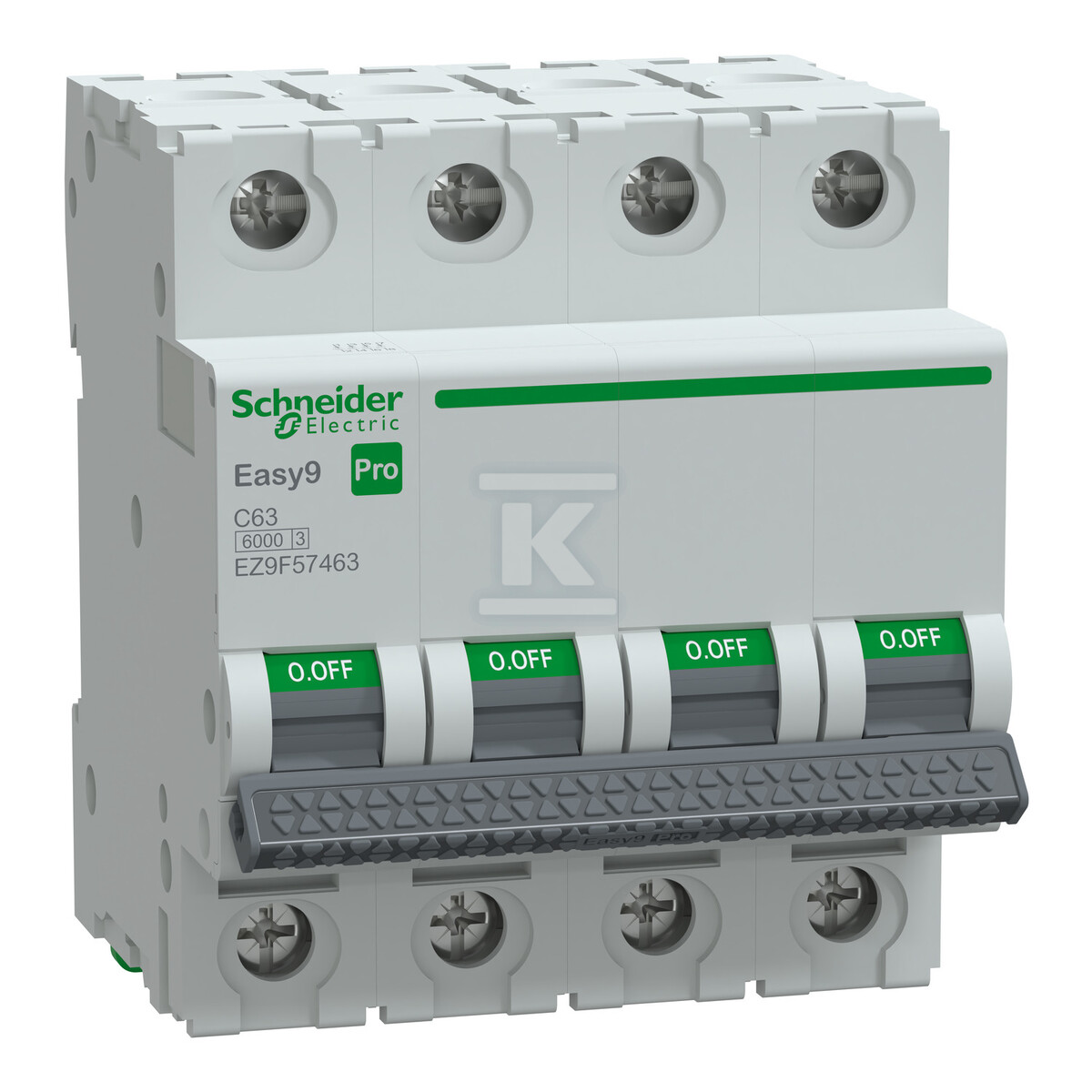

Wyłącznik nadprądowy Easy9 Pro EZ9F-C63-4 C 63A 4-biegunowy EZ9F57463

Czterobiegunowa ochrona nadprądowa 63 A z charakterystyką C dla instalacji modułowych

Easy9 Pro to czterobiegunowy wyłącznik nadprądowy niskiego napięcia o prądzie znamionowym 63 A i charakterystyce wyzwalania C. Charakterystyka C pozwala na wolniejszą reakcję na krótkie impulsy prądowe, co sprawdza się przy rozruchu urządzeń z silnikiem i przy obciążeniach o podwyższonym prądzie łączeniowym. Znamionowa zdolność zwarciowa sięga 6 000 A przy 400 V zgodnie z EN 60898, a klasa ograniczenia energii 3 ogranicza oddziaływanie łuku podczas zwarcia.

Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, co ułatwia szybką weryfikację stanu rozłączenia bez konieczności dodatkowych wskaźników. Urządzenie nadaje się do pełnienia funkcji izolacyjnej i umożliwia bezpieczne prace w obwodzie po stronie odpływowej po wyłączeniu. Jednoczesne rozłączanie bieguna N zapewnia pełne odseparowanie instalacji czterofazowej.

Montaż modułowy i sygnalizacja stanu styków

Konstrukcja modułowa pozwala na montaż na szynie DIN w rozdzielnicy. Szerokość 4 moduły ułatwia planowanie miejsca w skrzynce. Przyłącza akceptują przewód jednodrutowy 1-35 mm2 oraz wielożyłowy 1-25 mm2, co daje elastyczność przy doborze przewodów w instalacji mieszkaniowej i usługowej. Możliwość dodatkowego wyposażenia pozwala na rozbudowę o akcesoria systemowe Easy9 Pro.

Stopień ochrony samego aparatu to IP20, a po zamontowaniu w obudowie rozdzielnicy wzrasta do IP40. Stopień zanieczyszczenia 3 i kategoria przepięcia 3 odpowiadają typowym warunkom w rozdzielnicach wewnętrznych.

Wytrzymałość mechaniczna i warunki pracy

Trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli przekładają się na długą żywotność w eksploatacji cyklicznej. Zakres temperatury pracy od -30 °C do 70 °C pozwala na zastosowanie w pomieszczeniach nieogrzewanych i w szafach z ograniczonym odprowadzaniem ciepła. Straty mocy na poziomie 6,1 W przy obciążeniu znamionowym mają znaczenie przy bilansie termicznym rozdzielnicy.

Napięcie znamionowe izolacji Ui wynosi 500 V AC, a znamionowe napięcie udarowe wytrzymywane Uimp to 4 kV. Napięcie znamionowe pracy to 415 V AC w zakresie częstotliwości 50 ~ 60 Hz. Parametry te odpowiadają wymaganiom instalacji trójfazowych z neutralnym.

Zastosowanie izolacyjne i zgodność z normami

Urządzenie jest zgodne z normą mieszkaniową IEC/EN 60898-1. Spełnia wymagania dla wyłączników nadprądowych w instalacjach niskiego napięcia i może być stosowane jako zabezpieczenie podstawowe obwodów odbiorczych oraz jako element odłączający.

• czterobiegunowa ochrona 4P z jednoczesnym rozłączeniem N
• charakterystyka C do obwodów z prądami rozruchowymi
• zdolność łączeniowa zwarciowa 6 kA przy 400 V
• funkcja izolacyjna z widoczną sygnalizacją otwarcia styków
• montaż na szynie DIN, szerokość 4 moduły
• praca w temperaturze od -30 °C do 70 °C

Rozwiązanie sprawdza się w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, usługowych i małych obiektów przemysłowych, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem oraz możliwość bezpiecznego odłączenia całej instalacji czterofazowej.
