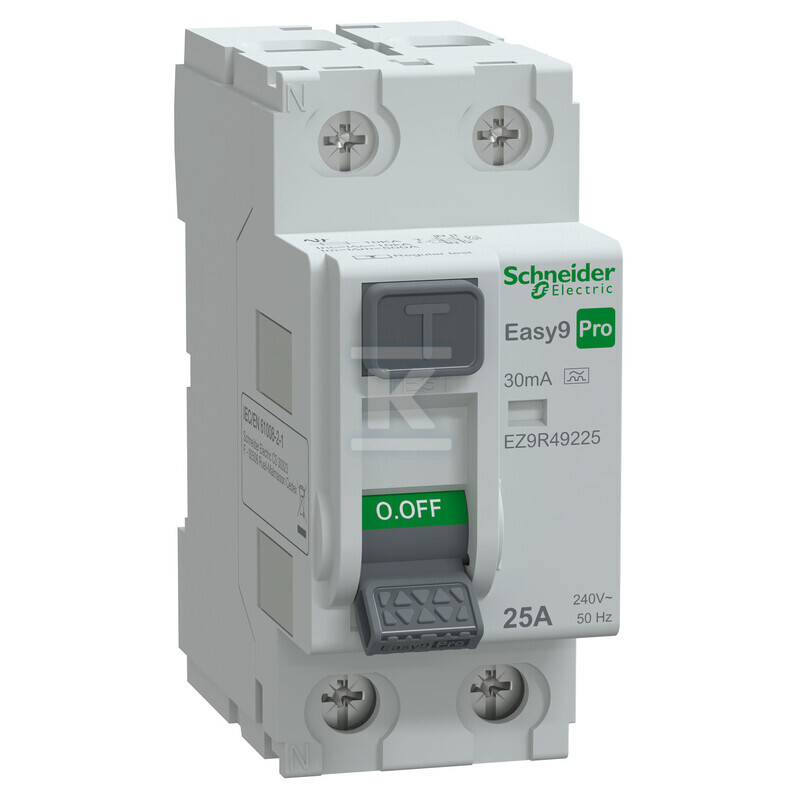

Wyłącznik różnicowoprądowy Easy9 Pro EZ9D-25-2-30-A 25A 2-biegunowy 30mA typ A EZ9R49225

Dwubiegunowy wyłącznik różnicowoprądowy Easy9 Pro do ochrony osób i instalacji jednofazowych

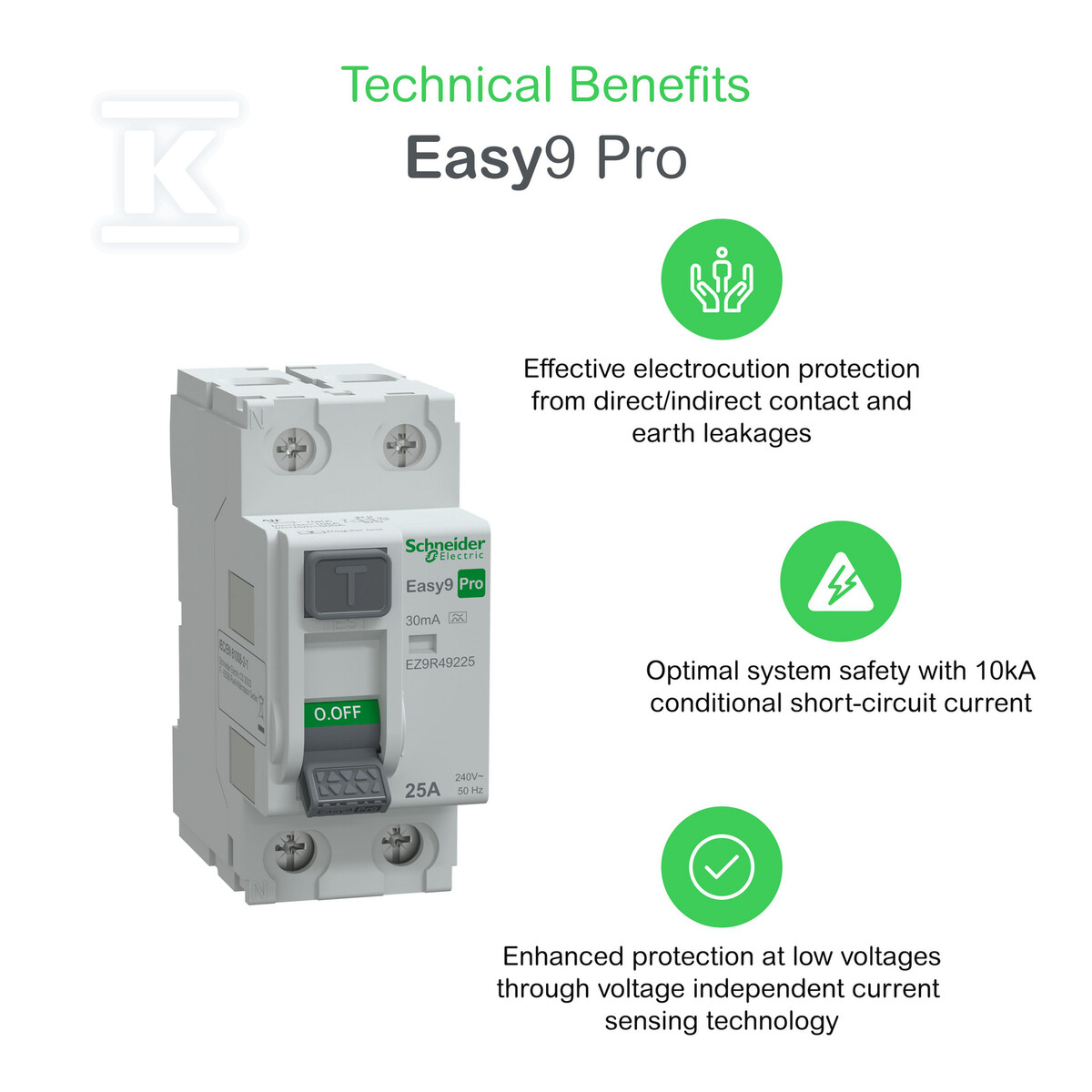

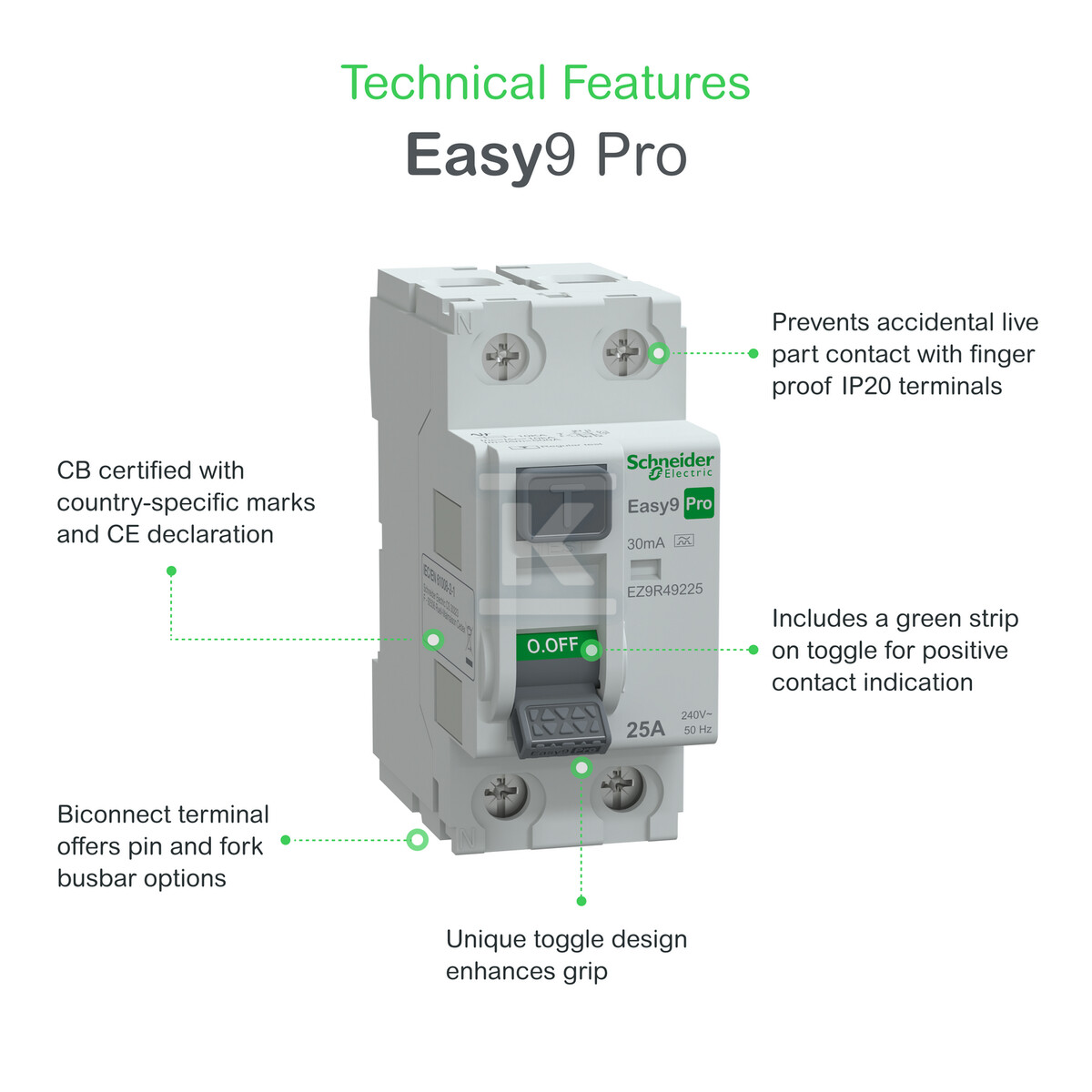

Easy9 Pro 2P 25 A 30 mA typ A zapewnia ochronę przed porażeniem prądem przy kontakcie bezpośrednim i pośrednim oraz ogranicza ryzyko pożaru wynikające z upływów do ziemi. Dwubiegunowa budowa z podwójnym przyłączem górnym i dolnym pozwala na szybkie i czytelne podłączenie w rozdzielnicy modułowej, a technologia wykrywania prądu niezależna od napięcia utrzymuje działanie nawet przy bardzo niskich napięciach w obwodzie. Zielony pasek na dźwigni sygnalizuje stan załączenia, a zaciski zabezpieczone przed dotykiem palcem ułatwiają bezpieczną obsługę.

Konstrukcja i montaż na szynie DIN

Urządzenie montuje się na szynie DIN 35 mm w pozycji klipsowej. Szerokość osprzętu to 36 mm, co odpowiada 2 modułom o podziałce 9 mm, wysokość 85 mm, głębokość osprzętu 79 mm, a głębokość wbudowania 45 mm. Obudowa w kolorze szarym zbliżonym do RAL 7035 wykonana jest z tworzywa sztucznego. Zaciski tunelowe umożliwiają podłączenie przewodów sztywnych 1 ... 35 mm2 oraz elastycznych 1 ... 25 mm2 zarówno od góry, jak i od dołu. Rozwiązanie z podwójnym przyłączem skraca czas okablowania i pozwala na estetyczne poprowadzenie przewodów w rozdzielnicy.

Parametry ochrony i warunki pracy

Wyłącznik pracuje przy napięciu znamionowym 240 V AC i częstotliwości 50 Hz, z prądem znamionowym 25 A oraz znamionowym prądem różnicowym 0,03 A, czyli 30 mA. Czułość typu A rozpoznaje prądy przemienne i pulsujące stałe, co jest istotne przy odbiornikach elektronicznych. Napięcie znamionowe izolacji Ui wynosi 500 V, a znamionowe napięcie udarowe wytrzymywane Uimp to 4 kV. Odporność na udar prądowy to 0,25 kA, a znamionowy warunkowy prąd zwarciowy 10 kA zapewnia skuteczną współpracę z zabezpieczeniami nadprądowymi. Straty mocy wynoszą 1,3 W. Zakres temperatury pracy to -5 ... 60 °C, stopień ochrony IP20, po zabudowie w obudowie rozdzielnicy IP40, stopień zanieczyszczenia 2.

Bezpieczeństwo użytkowania i zgodność z normami

Urządzenie nadaje się do pełnienia funkcji izolacyjnej i umożliwia bezpieczną pracę w dalszej części obwodu po wyłączeniu. Brak ryzyka dotknięcia części pod napięciem zapewnia konstrukcja zacisków IP20. Wyłącznik spełnia wymagania norm IEC/EN 61008-1 i IEC/EN 61008-2-1 oraz posiada oznaczenie CE. Mechaniczna trwałość na poziomie 5000 cykli i elektryczna 4000 cykli przekłada się na długą żywotność w typowych instalacjach mieszkaniowych i komercyjnych.
