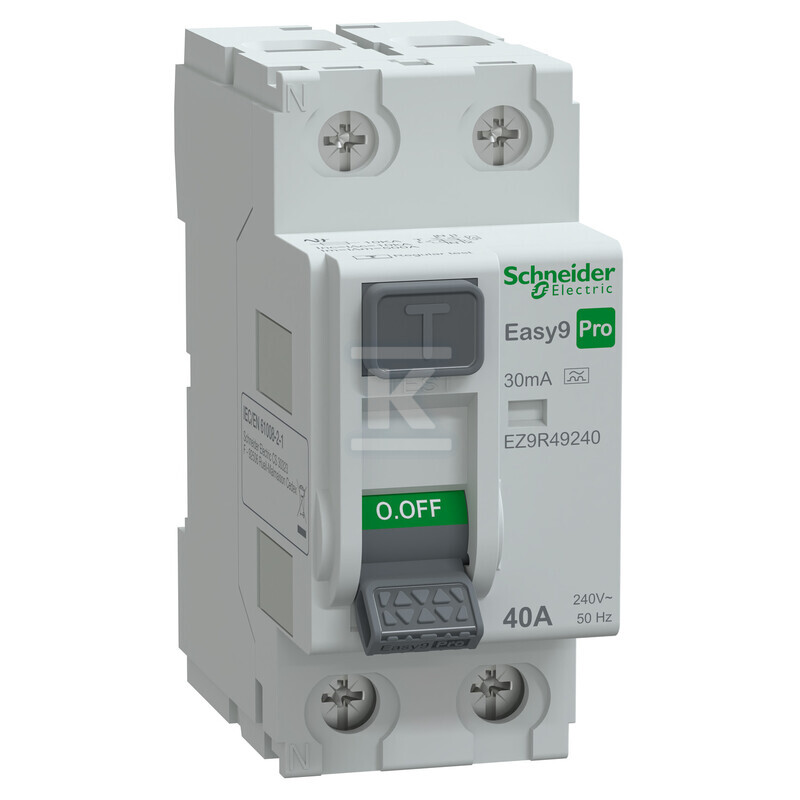

Wyłącznik różnicowoprądowy Easy9 Pro EZ9D-40-2-30-A 40A 2-biegunowy 30mA typ A EZ9R49240

Profesjonalna ochrona różnicowoprądowa dla instalacji modułowych

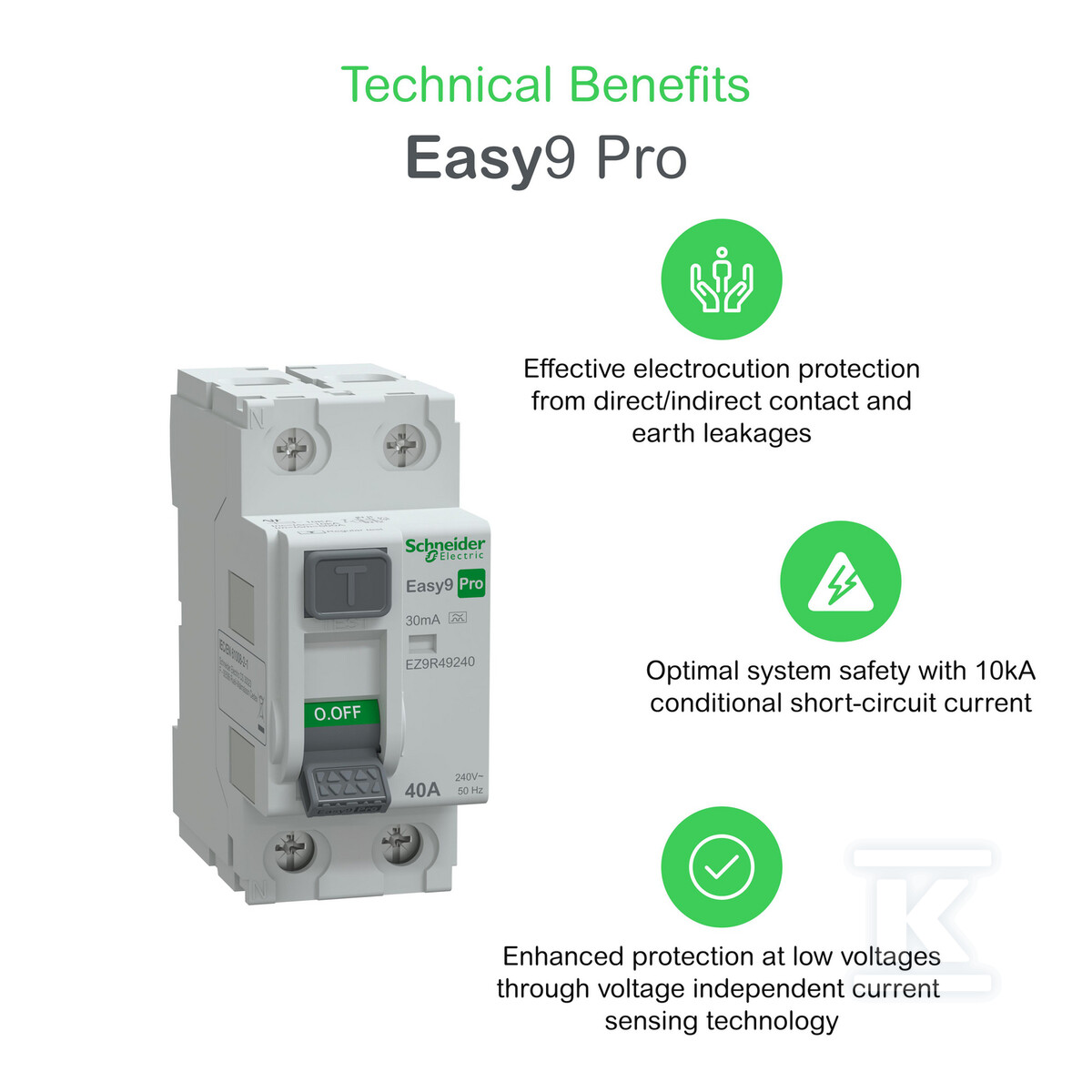

Wyłącznik różnicowoprądowy z serii Easy9 Pro zapewnia szybkie odłączenie obwodu przy pojawieniu się prądu upływowego, chroniąc przed porażeniem w wyniku bezpośredniego lub pośredniego kontaktu oraz ograniczając ryzyko pożaru. Dwubiegunowa konstrukcja 2P o prądzie znamionowym 40 A i czułości 30 mA w klasie A reaguje zarówno na prąd przemienny, jak i na pulsujący prąd stały, co ma znaczenie przy zabezpieczaniu obwodów z urządzeniami elektronicznymi i zasilaczami impulsowymi.

Urządzenie pracuje przy napięciu znamionowym 240 V AC i częstotliwości 50 Hz. Znamionowe napięcie izolacji Ui wynosi 500 V, a wytrzymywane napięcie udarowe Uimp to 4 kV. Straty mocy na poziomie 4 W i zakres pracy od -5 °C do 60 °C pozwalają na stabilne działanie w typowych warunkach rozdzielnicy mieszkaniowej i komercyjnej. Stopień ochrony IP20 zapewnia zabezpieczenie przed dostępem palców, a po montażu w obudowie rozdzielczej osiągana jest ochrona IP40.

Budowa i montaż na szynie DIN

Montaż odbywa się na szynie DIN TH35, z głębokością wbudowania 45 mm. Szerokość urządzenia to 36 mm, co odpowiada 2 modułom, przy wysokości 85 mm i głębokości osprzętu 79 mm. Kolor obudowy to szary zbliżony do RAL 7035, wykonany z trwałego tworzywa sztucznego.

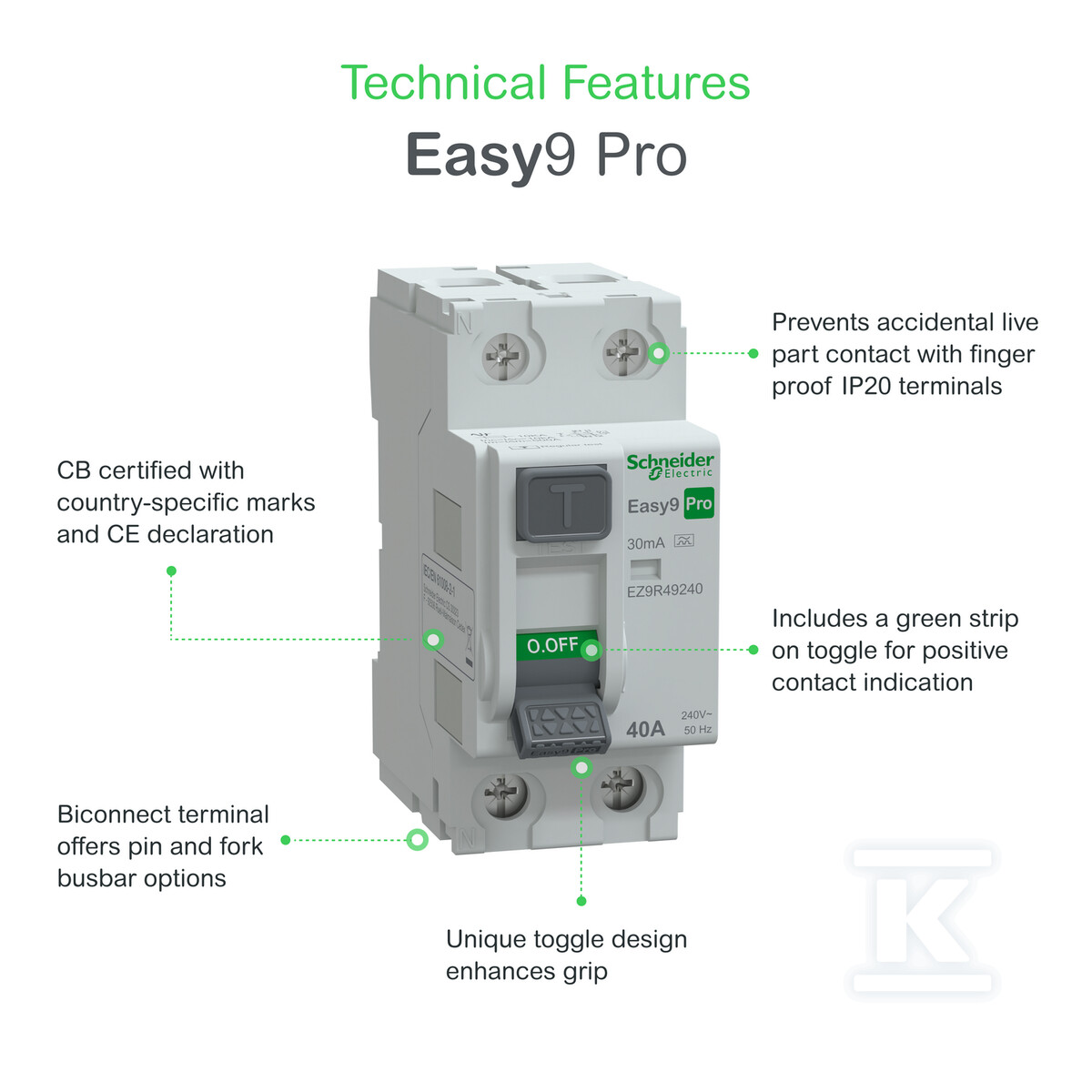

Zaciski tunelowe umożliwiają podłączenie przewodu sztywnego 1 ... 35 mm2 oraz elastycznego 1 ... 25 mm2 zarówno od góry, jak i od dołu. Rozwiązanie biconnect ułatwia szybkie łączenie z szyną zbiorczą. Urządzenie nie posiada blokady, możliwości dodatkowego wyposażenia ani ochrony selektywnej, a jego stopień zanieczyszczenia to 2.

Parametry pracy i bezpieczeństwo

Czułość typu A przy znamionowym prądzie różnicowym 0,03 A zapewnia wyłączenie w czasie typowym dla tej klasy zabezpieczeń. Znamionowy warunkowy prąd zwarcia wynosi 10 kA, a odporność na udar prądowy to 0,25 kA. Brak wyzwalania krótkozwłocznego oznacza natychmiastową reakcję na wykryty upływ.

Wskaźniki stanu pozwalają na szybką ocenę położenia bez otwierania rozdzielnicy. Wytrzymałość mechaniczna do 5000 cykli i elektryczna do 4000 cykli potwierdzają trwałość w eksploatacji. Gwarancja producenta wynosi 5 lat.

Zastosowanie i zgodność z normami

Zgodność z normami IEC/EN 61008-1 i IEC/EN 61008-2-1 potwierdza przeznaczenie do instalacji modułowych w budownictwie mieszkaniowym i obiektach komercyjnych. Dwubiegunowe zabezpieczenie 40 A z prądem różnicowym 30 mA sprawdza się w obwodach gniazd wtykowych, oświetlenia oraz linii zasilających urządzenia z elektroniką.

Urządzenie jest przeznaczone do montażu w rozdzielnicach z zachowaniem temperatury otoczenia -5 ... 60 °C. Brak wykonania przeciwwybuchowego i brak możliwości dodatkowego wyposażenia definiują zakres typowych zastosowań instalacyjnych.
