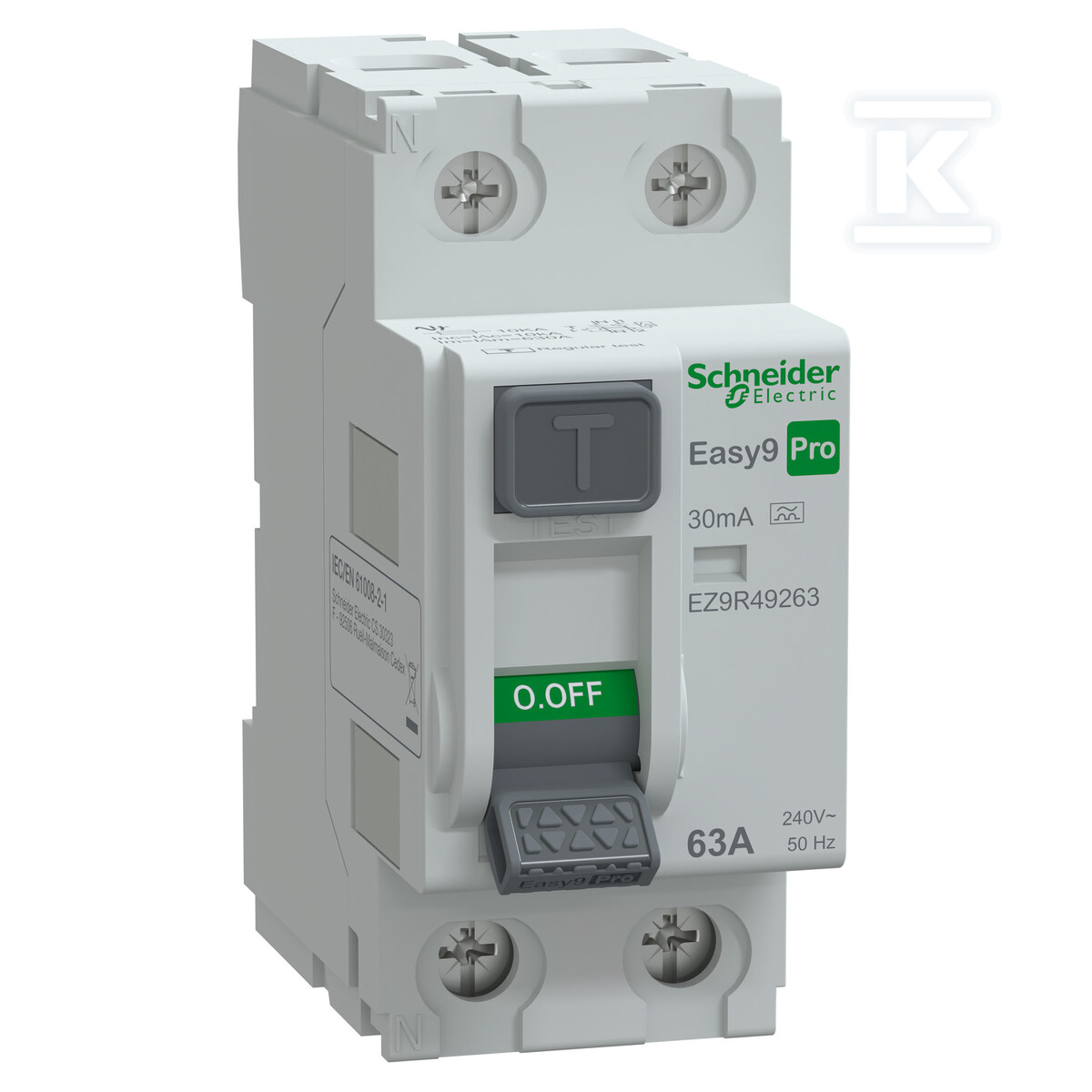

Wyłącznik różnicowoprądowy Easy9 Pro EZ9D-63-2-30-A 63A 2-biegunowy 30mA typ A EZ9R49263

Ochrona różnicowoprądowa 63 A 30 mA typu A do rozdzielnic modułowych

Dwubiegunowy wyłącznik różnicowoprądowy Easy9 Pro zapewnia ochronę przed porażeniem prądem przy kontakcie bezpośrednim i pośrednim oraz ogranicza ryzyko pożaru w instalacjach elektrycznych. Prąd znamionowy 63 A i czułość 30 mA w klasie typu A pozwalają na wykrywanie zarówno prądów przemiennych, jak i pulsujących stałych, co jest istotne przy zabezpieczaniu obwodów z nowoczesnym sprzętem elektronicznym. Reakcja jest natychmiastowa, a technologia wyzwalania niezależna od napięcia zapewnia działanie nawet przy spadkach zasilania.

Urządzenie jest przeznaczone do pracy w sieci AC 50 Hz z napięciem znamionowym 240 V. Znamionowe napięcie izolacji Ui wynosi 500 V, a wytrzymywane napięcie udarowe Uimp 4 kV, co daje zapas przy przepięciach instalacyjnych. Warunkowy prąd zwarciowy 10 kA oraz zdolność łączeniowa 630 A pozwalają na bezpieczne zadziałanie w warunkach zwarcia. Wskaźnik położenia styków i dźwignia typu toggle ułatwiają kontrolę stanu i ręczne załączanie.

Montaż i konstrukcja kompaktowa

Montaż odbywa się na szynie DIN w systemie clip-on, bez dodatkowych narzędzi. Obudowa ma wymiary 85 mm wysokości, 36 mm szerokości i 79 mm głębokości, co odpowiada czterem podziałkom 9 mm i pozwala na gęste upakowanie w rozdzielnicy. Kolor szary RAL 7035 i masa 219 g ułatwiają integrację z serią Easy9 Pro.

Przyłącza typu tunnel na górze i dole przyjmują przewody sztywne 1…35 mm2 oraz elastyczne 1…25 mm2. Kompatybilność z szyną łączeniową typu pin na górze i pin/fork na dole przyspiesza okablowanie w rozdzielnicach modułowych. Pozycja neutralnego znajduje się po lewej stronie, a urządzenie pracuje jako odgałęźnik w układzie rozdzielczym.

Trwałość mechaniczna 5000 cykli i elektryczna 4000 cykli przekładają się na długą żywotność w eksploatacji. Stopień ochrony IP20 w stanie wolnym, IP40 po zabudowie w obudowie, zapewnia odporność na przypadkowy kontakt i zanieczyszczenia w szafie.

Wydajność i warunki pracy

Urządzenie jest przystosowane do pracy w temperaturze od -5 °C do 60 °C, a do przechowywania od -40 °C do 85 °C. Dopuszczalna wilgotność względna wynosi 95 % przy 55 °C, a klasa zanieczyszczeń 2 wraz z tropikalizacją 2 wg IEC 60068-1 zwiększają odporność na warunki środowiskowe.

Prąd udarowy 250 A jest tolerowany bez fałszywych zadziałań, co ma znaczenie przy rozruchach silników i transformatorów. Napięcie znamionowe izolacji 500 V i wytrzymałość udarowa 4 kV wspierają stabilność w instalacjach z podwyższonym ryzykiem przepięć.

Zastosowanie i zgodność normatywna

Wyłącznik spełnia wymagania norm IEC/EN 61008-1 oraz IEC/EN 61008-2-1 i jest oznaczony CE. Zastosowanie w instalacjach mieszkaniowych, usługowych i przemysłowych, gdzie wymagana jest ochrona 30 mA typu A, pozwala na zabezpieczenie gniazd, oświetlenia i obwodów z urządzeniami o prądach upływowych o charakterze pulsującym.

Elastyczność konstrukcji i standardowe wymiary modułowe ułatwiają wymianę i rozbudowę istniejących rozdzielnic bez konieczności przebudowy szyny.
