Zaawansowany moduł sterowania klasa 10 8-32A 24VDC LUCB32BL

od 1 szt.787,79 zł
brutto / szt.
na zamówienie
Indeks Onninen:GAO198
Indeks producenta:LUCB32BL
EAN:3389110364118
Opakowania zbiorcze:1 / 23 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Do wyłączania awaryjnego: nie
Funkcja: Inne
Głębokość: 60 mm
Klasa wyzwalania: KLASA 10
Koordynacja zgodnie z IEC 60947-4-3: Klasa 2
Liczba biegunów: 3
Liczba pozycji sterowniczych: 0
Liczba styków pomocniczych rozwiernych: 0
Liczba styków pomocniczych zwiernych: 0
Liczba sygnalizatorów świetlnych: 0
Maksymalna temperatura otoczenia: 70 °C
Moc znamionowa, 460 V, 60 Hz, 3-fazowego: 0 kW
Moc znamionowa, 575 V, 60 Hz, 3-fazowego: 0 kW
Możliwość montażu na szynie: nie
Możliwość zewnętrznego kasowania: tak
Napięcie pracy dla AC 50 Hz: 690 ... 690 V
Napięcie pracy dla AC 60 Hz: 690 ... 690 V
Obsługa innych protokołów: tak
Obsługa protokołu AS-Interface Safety at Work: nie
Obsługa protokołu ASI: tak
Obsługa protokołu CAN: tak
Obsługa protokołu Data-Highway: nie
Obsługa protokołu DeviceNet: tak
Obsługa protokołu DeviceNet Safety: nie
Obsługa protokołu EtherNet/IP: nie
Obsługa protokołu Foundation Fieldbus: nie
Obsługa protokołu INTERBUS: nie
Obsługa protokołu INTERBUS-Safety: nie
Obsługa protokołu LON: nie
Obsługa protokołu MODBUS: tak
Obsługa protokołu PROFIBUS: tak
Obsługa protokołu PROFINET CBA: nie
Obsługa protokołu PROFINET IO: nie
Obsługa protokołu PROFIsafe: nie
Obsługa protokołu SafetyBUS p: nie
Obsługa protokołu SERCOS: nie
Obsługa protokołu SUCONET: nie
Obsługa protokołu TCP/IP: nie
Rodzaj napięcia sterowania: DC
Rodzaj napięcia zasilającego: DC
Rodzaj napięcia zasilania: AC
Rodzaj ochrony silnika: Wyzwalacz elektroniczny
Rodzaj podłączenia styków głównych: Inne
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania: Nie dotyczy
Rodzaj układu rozruchowego: Inne
Rodzaj wyzwalacza zwarciowego: Bezzwłoczny
Stopień ochrony (IP): IP20
Szerokość: 45 mm
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego: 416 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego: 416 A
Wymagane zewnętrzne źródło zasilania: tak
Wysokość: 66 mm
Z bezpiecznikiem: nie
Z funkcją zabezpieczającą przed zwarciami doziemnymi: tak
Z obsługą magistrali: nie
Z transformatorem: nie
Z wyzwalaczem zwarciowym: tak
Zabezpieczenie przeciążeniowe z kompensacją temperaturowa: tak
Zakres nastawy wyzwalacza przeciążeniowego: 8 ... 32 A
Znamionowa moc pracy dla AC-3, 230 V 3-fazowego: 0 kW
Znamionowa moc pracy dla AC-3, 400 V: 15 kW
Znamionowe napięcie sterowania Us dla DC: 24 ... 24 V
Znamionowy prąd ciągły Iu: 32 A
Znamionowy prąd pracy dla AC-3, 400 V: 32 A
Znamionowy prąd pracy Ie: 32 A
Znamionowy warunkowy prąd zwarciowy Iq: 0 kA
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 480 Y/ 277 V: 0 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 600 Y/ 347 V: 0 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 230 V: 0 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 400 V: 0 A

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,085 m / 0,08 m / 0,05 m / 0,123 kg
Kod celny:85371098

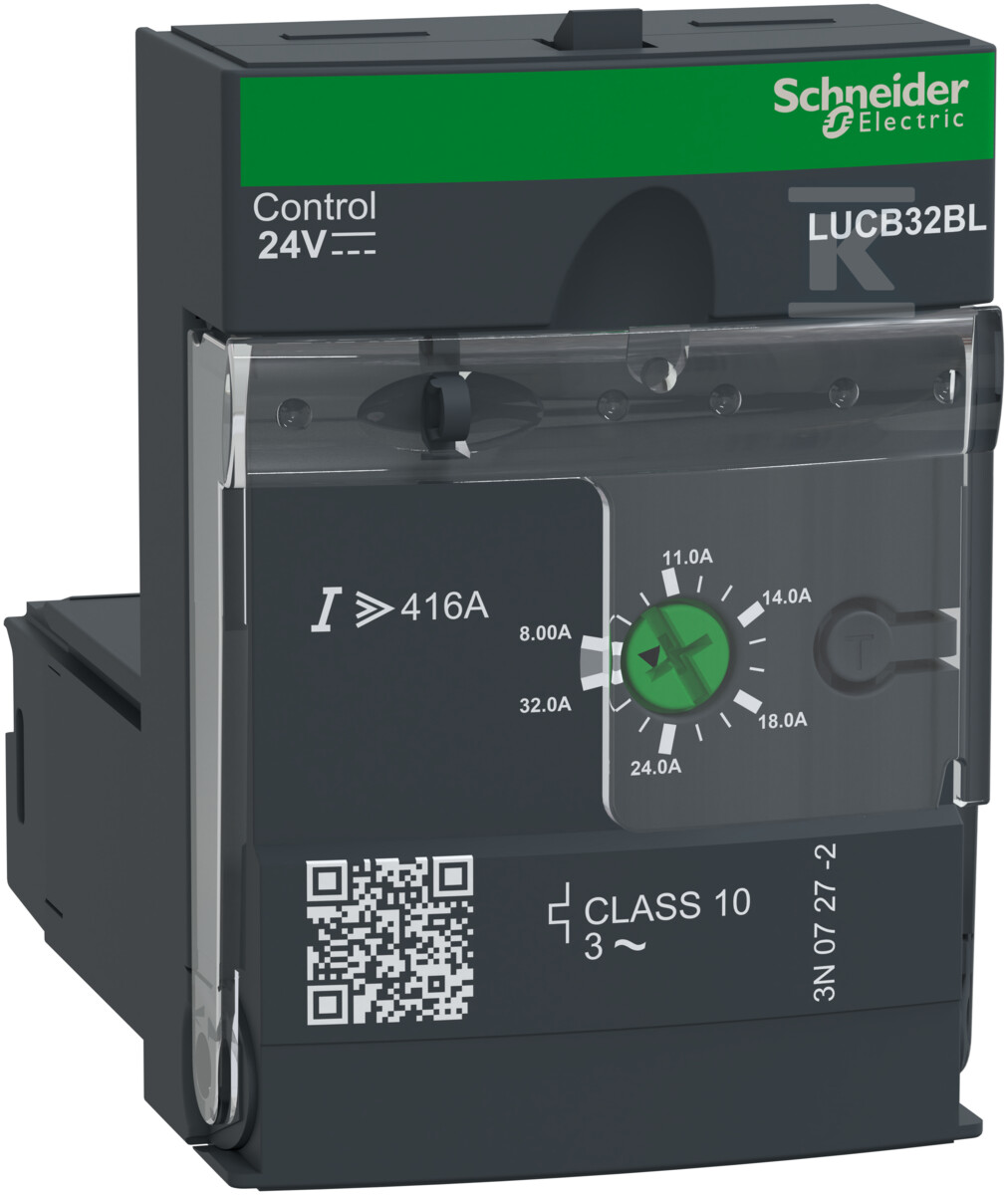

Zaawansowany moduł sterowania klasa 10 8-32A 24VDC LUCB32BL

Zaawansowany moduł sterowania do silników trójfazowych

Jednostka sterująca i diagnostyczna z serii TeSys U przeznaczona do współpracy z bazami zasilania LUB32, LUB38, LUB320 i LUB380 oraz wyłącznikami komutacyjnymi LU2B32BL i LU2B38BL. Po połączeniu z bazą tworzy kompletny sterownik rozrusznika silnikowego przeznaczonego do obsługi silników trójfazowych o mocy do 15 kW przy napięciu 400-440 V (lub do 18,5 kW przy napięciu sieciowym sięgającym 690 V). Moduł ma 45 mm szerokości, co pozwala na budowę kompaktowych rozdzielnic nawet przy konfiguracji z funkcją rewersu.

Ochrona silnika i funkcje zabezpieczające

Moduł realizuje pełen pakiet zabezpieczeń silnika trójfazowego:

  • Przeciążenie cieplne - elektroniczny wyzwalacz przeciążeniowy klasy 10, co oznacza czas zadziałania w granicach wymaganych dla typowych aplikacji przemysłowych (przy zadanym prądzie >5×Ir wyzwolenie następuje przed upływem 10 sekund). Zakres nastawy prądu termicznego wynosi 8-32 A, regulowany pokrętłem na panelu czołowym.
  • Zwarcie - bezzwłoczny wyzwalacz zwarciowy o progu zadziałania 13×Irmax, co w praktyce odpowiada wartości około 416 A dla maksymalnego ustawienia.
  • Nadprąd - próg zadziałania przy 14,2×Ir (±20%).
  • Utrata fazy i niezbalansowanie - czujnik asymetrii napięć sieciowych zapewnia szybkie wykrycie przerwy w jednej z faz.
  • Zwarcia doziemne - wbudowana funkcja ochrony przed uszkodzeniami izolacji.

Dodatkowo moduł generuje alarm przeciążenia cieplnego, który można wyprowadzić lokalnie przez moduł LUFDA lub zdalnie przez moduły serii LULC. Przycisk testowy umożliwia symulację stanu przeciążenia bez konieczności obciążania rzeczywistego silnika.

Parametry pracy i warunki środowiskowe

Napięcie sterujące to 24 V DC (zakres pracy: 20-27 V), pobór prądu wynosi około 220 mA przy załączeniu i 80 mA w stanie podtrzymania (dla konfiguracji z bazą LUB32/LUB38). Czas reakcji na rozwieranie obwodu to 35 ms, na zamykanie - 70 ms. Moduł toleruje chwilowe zaniki napięcia do 3 ms oraz spadki napięcia do 70% przez 500 ms.

Obudowa zapewnia stopień ochrony IP20 na panelu czołowym i przyłączeniach, natomiast strefa czoła poza obszarem podłączeń osiąga IP40. Klasa materiałów według IEC 60695 to 650 °C dla powierzchni ogólnych i 960 °C dla elementów stykających się z częściami pod napięciem.

Moduł pracuje w temperaturze otoczenia od -25 °C do +70 °C, magazynować można w zakresie -40…+85 °C. Dopuszczalna wysokość instalacji to 2000 m n.p.m. Wytrzymałość mechaniczna obejmuje odporność na wibracje (do 4 g przy zamkniętych stykach), udary (do 15 g) oraz wyładowania elektrostatyczne (do 8 kV).

Normy, certyfikaty i kompatybilność

Urządzenie spełnia wymagania norm:

  • IEC/EN 60947-6-2,
  • UL 508 / UL 60947-4-1 (z przegrodą międzybiegunową),
  • CSA C22.2 Nr 14 / CSA C22.2 Nr 60947-4-1,
  • CCC i EAC.

Posiada certyfikaty morskie: ABS, ASEFA, ATEX, BV, DNV GL oraz GOST. Bezpieczne rozdzielenie obwodów wynosi 400 V SELV między obwodem sterującym a głównym lub pomocniczym.

Zgodność z dyrektywami RoHS i REACh potwierdza certyfikat produktu Green Premium - opakowanie wykonane jest z tektury pochodzącej w minimum 70% z recyklingu.
