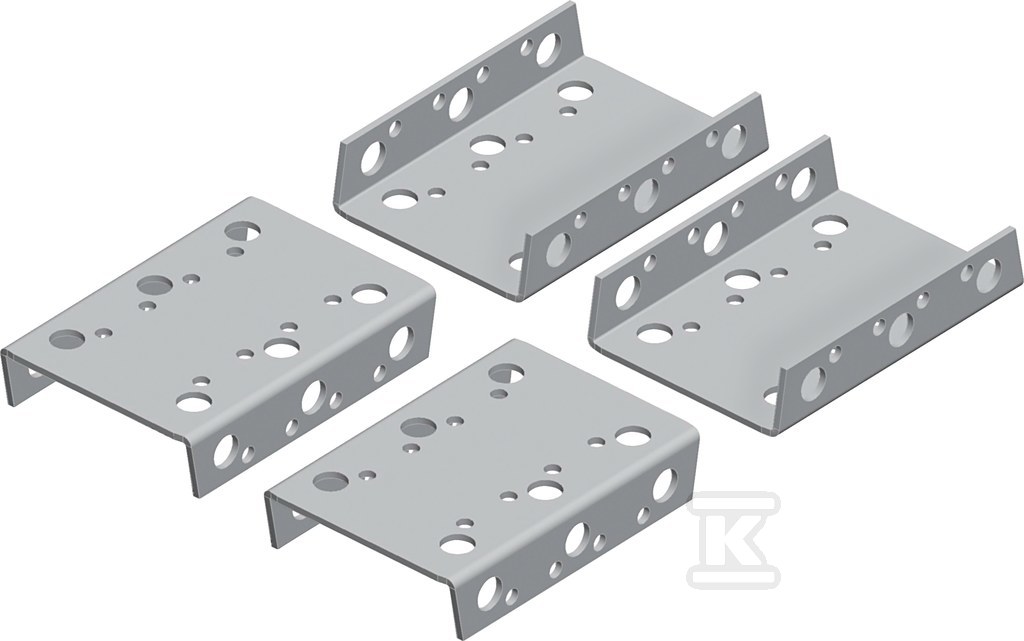

Zestaw do łączenia obudów SF wzmocniony NSYSFBKR

Przeznaczenie i zastosowanie

Zestaw NSYSFBKR to wzmocniona wersja standardowego zestawu sprzęgającego (NSYSFBK), stworzona z myślą o sytuacjach, gdy połączone obudowy muszą przenosić większe obciążenia. W takich przypadkach sam standardowy zestaw może okazać się niewystarczający - NSYSFBKR stanowi jego uzupełnienie, zapewniając dodatkową sztywność połączenia.

Zestaw przeznaczony jest do łączenia dwóch obudów zarówno w konfiguracji bocznej (side-by-side), jak i na głębokość (depthwise). Montowany jest od wewnątrz obudowy, co oznacza, że punkty mocowania są chronione przed niepowołanym dostępem - wsporniki są widoczne tylko po otwarciu drzwi.

Kompatybilność obejmuje serie PanelSeT SFN oraz Spacial SF - modułowe obudowy szkieletowe firmy Schneider Electric. Obie serie charakteryzują się konstrukcją z profili pionowych połączonych z ramą górną i dolną, co pozwala na tworzenie dowolnych konfiguracji (U, T, L itd.). Współpraca z tymi systemami oznacza, że zestaw pasuje do całego ekosystemu akcesoriów dedykowanych dla serii Spacial - szyn montażowych, prowadnic kablowych czy paneli bocznych.

Konstrukcja i materiały

Wsporniki wykonane są ze stali ocynkowanej, co zapewnia odporność na korozję i trwałość w warunkach przemysłowych. Cynkowanie powierzchni chroni elementy przed wilgocią i czynnikami atmosferycznymi wewnątrz typowej rozdzielni.

Wymiary pojedynczego wspornika to 70 × 105 × 150 mm - są one wystarczająco masywne, aby przejmować naprężenia wynikające z dużych obciążeń mechanicznych. W porównaniu ze standardowym zestawem NSYSFBK (który zawiera płaskie łączniki i wsporniki o wysokości 65 mm), wersja wzmocniona ma większą wysokość profilu, co przekłada się na wyższy moment bezwładności całego połączenia.

Montaż odbywa się za pomocą wkrętów samogwintujących M6 - tego samego typu gwintu stosowanego w całej konstrukcji obudów Spacial SF. Dzięki temu instalacja jest szybka i nie wymaga dodatkowych narzędzi ani nakrętek klatkowych (chyba że konfiguracja tego wymaga). W komplecie znajdują się 4 wzmocnione wsporniki oraz komplet elementów mocujących.

Zgodność środowiskowa i warunki pracy

Produkt należy do linii Green Premium - programu firmy Schneider Electric opierającego się na transparentności środowiskowej potwierdzonej certyfikatami. Oznacza to między innymi:

Cecha	Status
REACh free of SVHC	Tak
Mercury free	Tak
EU RoHS Directive	Zgodność proaktywna
China RoHS	Deklaracja dostępna

Green Premium zakłada minimalizację substancji niebezpiecznych w produkcie oraz udostępnianie profilów środowiskowych (Product Environmental Profile) dla każdego artykułu. Nie jest to gołe hasło marketingowe - za deklaracją stoi konkretna dokumentacja techniczna dostępna u producenta.

Produkt objęty jest 18-miesięczną gwarancją kontraktową. Podczas gdy sam zestaw nie posiada klasy IP (jest elementem montażowym montowanym wewnątrz), jego działanie wpisuje się w kontekst szczelności całego połączenia obudów - standardowe zestawy sprzęgające Spacial SF osiągają IP55 przy prawidłowym montażu paneli bocznych i przepustów kablowych.
