Zestaw gwiazda-trójkąt D40A/D65A LAD9SD3
Zestaw montażowy TeSys Deca do rozruchu gwiazda-trójkąt dla styczników LC1D40A-D80A
Zestaw montażowy TeSys Deca umożliwia szybkie zbudowanie rozrusznika gwiazda-trójkąt z trzech identycznych styczników 3-biegunowych montowanych poziomo. Przeznaczony jest do rodziny LC1D40A-D80A, w praktyce najczęściej stosowany z LC1D40A, LC1D50A, LC1D65A. Połączenia obwodu mocy realizowane są zaciskami śrubowymi Everlink, co zapewnia stały docisk przewodu i upraszcza montaż w rozdzielnicy.

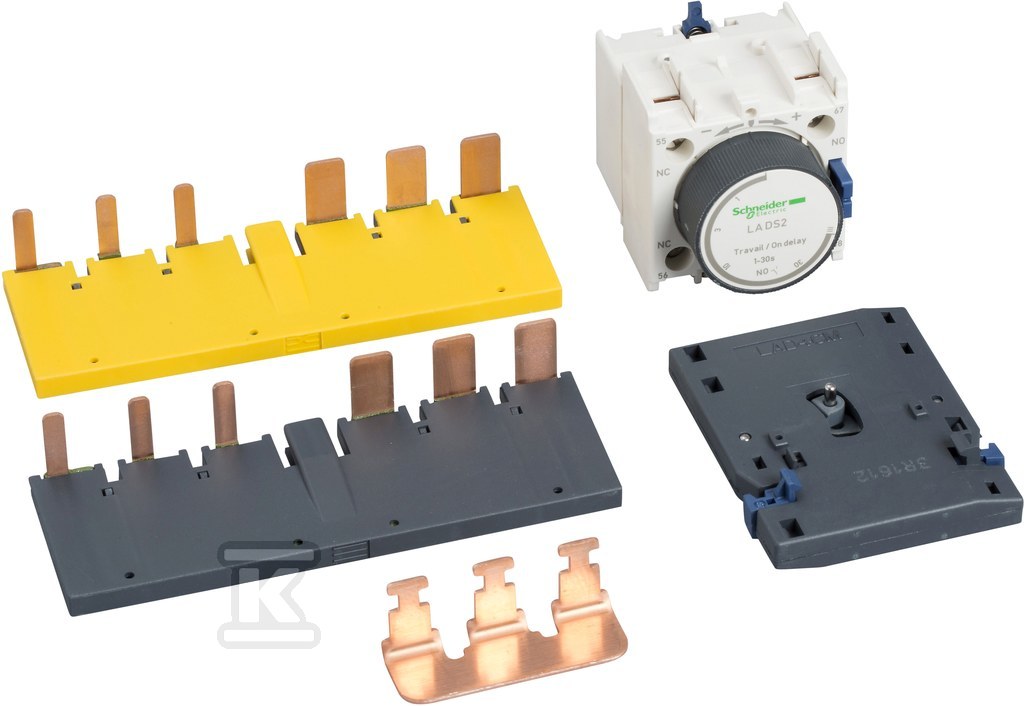

Rozwiązanie jest kompletne pod względem mechanicznym i elektrycznym. W skład zestawu wchodzi mechaniczna blokada LAD4CM uniemożliwiająca jednoczesne załączenie stycznika gwiazdy i trójkąta, zestaw szyn i złączy obwodu zasilania oraz blok styków z opóźnieniem czasowym LADS2 o zakresie regulacji 1-30 s. Opóźnienie steruje przełączeniem z połączenia gwiazdy na trójkąt po rozbieganiu silnika.
Budowa i montaż
Zestaw przeznaczony jest do montażu trzech styczników tej samej wielkości w układzie poziomym. Mechaniczna blokada LAD4CM zapewnia wzajemne wykluczenie pozycji, co eliminuje ryzyko zwarcia między uzwojeniami. Złącza mocy typu Everlink pozwalają na szybkie i powtarzalne połączenie szyn bez dodatkowego okablowania. Blok LADS2 z regulacją 1-30 s daje możliwość dopasowania czasu rozruchu do bezwładności napędu.
Masa zestawu wynosi ok. 0,38 kg. Kompatybilność potwierdzona jest dla styczników TeSys D z oznaczeniem 3P.
Zastosowanie w rozruchu silników
Schemat gwiazda-trójkąt obniża prąd rozruchowy silnika asynchronicznego z klatką wirnika. W pierwszej fazie uzwojenia stojana łączone są w gwiazdę na kilka sekund, silnik rozbiegając się przy zmniejszonym poborze prądu. Po upływie zadanej pauzy stycznik gwiazdy zostaje odłączony, a załącza się stycznik trójkąta, na którym silnik pracuje w nominalnym trybie.
Montaż poziomy trzech styczników upraszcza zabudowę w szafie sterowniczej i pozwala zachować zwartą, czytelną konstrukcję.
Zgodność i warunki eksploatacji
Produkt należy do rodziny TeSys Deca / TeSys D i jest zgodny z przepisami RoHS i REACH. Oznaczenie Green Premium wskazuje na deklarowaną zgodność z wymogami ochrony środowiska oraz przejrzystość informacji o zakończeniu eksploatacji.
Zestaw przeznaczony jest do pracy w układach sterowania silnikami 3-biegunowymi. Połączenia śrubowe Everlink utrzymują jakość dociążenia przewodu nawet przy pełzaniu materiału, co przekłada się na stabilność połączenia w czasie.
