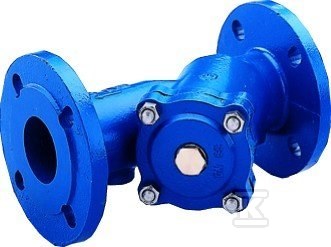

Filtr z osadnikiem kołnierzowy typ Y333 DN250 (PN10) 149B3268

Filtr siatkowy z osadnikiem kołnierzowy do ochrony dużych instalacji wodnych

Filtr typu Y333 w wersji DN 250 PN 10 to rozwiązanie do ochrony pomp, zaworów zwrotnych, reduktorów ciśnienia i innych elementów instalacji przed zanieczyszczeniami mechanicznymi. Kołnierzowe przyłącze i konstrukcja w kształcie litery Y pozwalają na montaż w poziomych i pionowych odcinkach rurociągu o dużym przekroju, a osadnik zbiera cząstki stałe bez konieczności demontażu całego korpusu. Przeznaczony jest do czystych cieczy, w typowych zastosowaniach wodnych w instalacjach przemysłowych i obiektowych, gdzie obecność drobin metalu, rdzy czy piasku mogłaby uszkodzić armaturę.

Konstrukcja i materiały

Korpus wykonany jest z żeliwa sferoidalnego z wewnętrzną i zewnętrzną powłoką epoksydową, co zapewnia odporność na korozję i stabilność w kontakcie z wodą. Osadnik wykonano ze stali nierdzewnej AISI 304, a uszczelnienie między korpusem a pokrywą to fibra. Siatka filtracyjna ma otwory o średnicy 1600 mikronów, co w rozmiarze DN 250 do DN 400 odpowiada typowej ochronie przed większymi zanieczyszczeniami mechanicznymi bez nadmiernego spadku przepływu.

Połączenie kołnierzowe zgodne z wierceniem PN 10, długość zabudowy 730 mm ułatwia zaplanowanie odcinka prostego przy montażu. Osadnik dostarczany jest z zaślepką, bez wyprowadzenia spustowego, co oznacza czyszczenie poprzez zdjęcie pokrywy osadnika. Taka forma jest wystarczająca w instalacjach, w których okresowe przeglądy wykonywane są ręcznie, a nie wymaga się szybkiego spustu zanieczyszczeń w czasie pracy.

Zastosowanie i korzyści w instalacji

Filtr Y333 pełni rolę bariery dla cząstek stałych przed elementami wrażliwymi na zanieczyszczenia. W praktyce instalator montuje go na zasilaniu pomp, przed zaworami antyskażeniowymi i reduktorami, aby ograniczyć zużycie uszczelek i elementów regulacyjnych. Dzięki konstrukcji Y zanieczyszczenia gromadzą się w dolnej części osadnika, a przepływ główny omija strefę nagromadzenia, co pozwala na dłuższy okres pracy bez spadku wydajności.

Wersja DN 250 przeznaczona jest do przewodów o dużym przepływie. Żeliwo sferoidalne zapewnia sztywność przy dużych średnicach, a powłoka epoksydowa ogranicza osadzanie się produktów korozji na ściankach. Stalowy osadnik ułatwia dostęp do siatki i jej czyszczenie, a powtarzalny montaż kołnierzowy przyspiesza prace na budowie. Brak zaworu upustowego upraszcza konstrukcję i zmniejsza liczbę potencjalnych punktów przecieku.

Parametry pracy i zgodność normatywna

Urządzenie pracuje przy nominalnym ciśnieniu 1,0 MPa, co odpowiada klasie PN 10. Zakres temperatur roboczych deklarowany dla tej wielkości to do 110 °C przy mediach czystych, co pozwala na zastosowanie w instalacjach ciepłej wody i obiegach technologicznych o podwyższonej temperaturze. Dla wody maksymalne ciśnienie robocze PFA wynosi 10 bar w średnicach powyżej DN 150.

Konstrukcja spełnia wymagania Dyrektywy Ciśnieniowej PED 97/23/CE. Kołnierze wykonane są zgodnie z PN-EN 1092-2, a długość zabudowy odpowiada serii 1 normy PN-EN 558-1. Te parametry ułatwiają projektowanie i dopasowanie do istniejącej armatury kołnierzowej w systemach przemysłowych i obiektowych.
