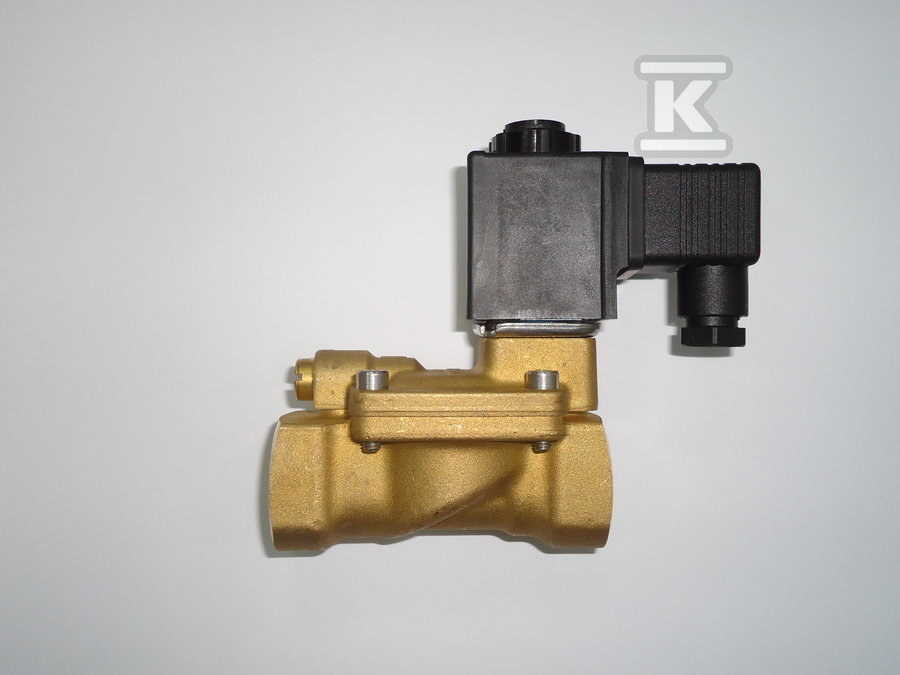

Zawór elektromagnetyczny 3/8 cala WKB2 z cewką, NZ- normalnie zamknięty 149B6967

Zawór membranowy z serwosterowaniem do wody i instalacji przemysłowych

Zawór elektromagnetyczny WKB2 3/8 cala w wersji normalnie zamkniętej to dwudrogowy zawór membranowy z pośrednim sterowaniem pilotowym, przeznaczony do instalacji wodnych i przemysłowych wymagających pewnego zamknięcia w stanie bez napięcia. Korpus mosiężny CW617N z wewnętrznymi gwintami BSP i membraną EPDM zapewnia szczelność przy pracy z wodą, a stal nierdzewna elementów wewnętrznych ogranicza korozję w warunkach ciągłej eksploatacji. Dostarczany jest ze standardową cewką 230 V AC 50 Hz o poborze mocy 9 W i stopniu ochrony IP65 z wtykiem, co pozwala na bezpośredni montaż w rozdzielniach i szafach sterowniczych bez dodatkowych osłon.

Budowa i materiały

Korpus i pokrywa wykonane są z mosiądzu CW617N, dysza zaworu pilotowego z AISI 303, zwora z AISI 430FR, a sprężyny z AISI 302. Membrana z zawieradłem oraz płytka zaworu pilotowego to EPDM, uszczelnienie zgodne z wersją EPDM dla wody. Trzpień i sprężyna to stal nierdzewna, co przekłada się na odporność na korozję i stabilność pracy przy zmiennych temperaturach medium. Przyłącza to gwinty wewnętrzne BSP, kryza 12 mm, średnica nominalna 3/8 cala. Waga zaworu wynosi ok. 0,42 kg, a gabaryty dla DN 3/8 to 59 mm długości A, 70 mm wysokości B, 14 mm C, 45 mm D, 16 mm E i 22 mm F. Średnica gniazda cewki to 9 mm, cewka w komplecie.

Zasada działania i parametry pracy

Zawór pracuje w układzie pośrednim z serwosterowaniem. Po podaniu napięcia na cewkę otwiera się kryza pilota, spada ciśnienie nad membraną i zawór otwiera się bez konieczności pokonywania pełnego ciśnienia różnicowego siłami elektromagnetycznymi. Po zdjęciu napięcia płytka pilotowa dociska się do dyszy, ciśnienie wyrównuje się przez dyszę wyrównawczą i membrana zamyka przepływ. Do poprawnej pracy wymagane jest minimalne ciśnienie różnicowe ok. 0,15-0,3 bar, co pozwala na stabilne otwieranie i zamykanie bez uderzeń hydraulicznych. Maksymalne ciśnienie robocze to 16 bar, Pmax 1,6 MPa, a wartość Kvs wynosi 2,5. Zakres temperatury pracy dla uszczelnienia EPDM to -10 °C do 140 °C, temperatura otoczenia do +55 °C, lepkość medium do 25 cSt. Cewka klasy IP65 z wtykiem zapewnia ochronę przed pyłem i zachlapaniami.

Zastosowanie i montaż

Zawór 2-drogowy, dwupołożeniowy, normalnie zamknięty NC nadaje się do sterowania przepływem wody. Gwint wewnętrzny 3/8 cala umożliwia szybki montaż w linii rurowej bez dodatkowych przejściówek. Brak generowania uderzeń hydraulicznych ułatwia pracę w instalacjach z armaturą wrażliwą na udary. Opcjonalnie dostępny jest układ ręcznego otwierania. Dzięki atestom higienicznym ACS we Francji i PZH w Polsce wersja EPDM może być stosowana w instalacjach wody pitnej. Cewka orientowalna i standardowy wtyk upraszczają okablowanie na miejscu.

Zgodność i warunki eksploatacji

Urządzenie spełnia wymagania dla zaworów membranowych z pośrednim sterowaniem, z ochroną cewki IP65 z wtykiem. Medium dla wersji EPDM to woda, dla wersji FKM olej, powietrze i woda. Temperatura pracy EPDM i FKM deklarowana jest w zakresie -10 °C do 140 °C, co pokrywa typowe warunki instalacji ciepłej i zimnej wody. Maksymalna temperatura medium w danych katalogowych to 100 °C przy ciągłej pracy. Zawór nie wymaga dużych różnic ciśnień do inicjacji otwarcia, co ogranicza zużycie energii cewki i wydłuża żywotność membrany.
