Zawór odcinający kulowy z napędem ręcznym typ X1666 1/4 cala 149B12508

Zawór kulowy odcinający 1/4 cala ze stali nierdzewnej AISI 316 do wody i mediów przemysłowych

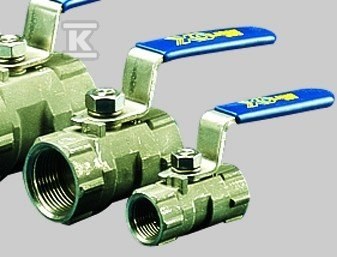

Zawór kulowy X1666 z ręcznym napędem dźwigniowym to jednoczęściowy zawór odcinający o standardowym przelocie, przeznaczony do małych średnic w instalacjach wodociągowych, ciepłowniczych i przemysłowych. Korpus i kula wykonane ze stali nierdzewnej AISI 316 / CF8M zapewniają odporność na korozję i trwałość w agresywnym środowisku, a uszczelnienia z PTFE, w tym R-PTFE zbrojony włóknem szklanym, utrzymują szczelność przy wysokich temperaturach i ciśnieniach. Gwint wewnętrzny ISO 228-1 po obu stronach umożliwia szybki montaż w linii bez dodatkowych przejściówek.

Budowa i materiały

Korpus jednoczęściowy z CF8M oraz kula ze stali nierdzewnej SS316 tworzą sztywną, odporną na korozję konstrukcję. Trzpień również ze stali SS316, uszczelnienie trzpienia i podkładki z PTFE, a uszczelka kuli z R-PTFE 15 % zapewniają stabilną pracę przy wielokrotnych załączeniach. Dźwignia ze stali SS304 z plastikową osłoną pozwala na wyraźne wskazanie pozycji otwarte / zamknięte i umożliwia ewentualne blokowanie. Całość waży ok. 0,07 kg, co przy średnicy nominalnej DN 8 / 1/4 cala daje bardzo kompaktowy element armatury.

Zakres pracy i media

Zawór pracuje w temperaturze od -25 °C do 180 °C i jest klasyfikowany na PN 63. W wodzie dopuszczalne ciśnienie PFA wynosi 63 bar, a dla mediów grupy L1 ciśnienie PS również 63 bar, zgodnie z wykresem ciśnienie / temperatura. Nominalne ciśnienie robocze podawane w materiałach katalogowych to 6,3 MPa. Przyłącza gwint wewnętrzny / gwint wewnętrzny ISO 228-1 pozwalają na pracę z wodą, cieczami i gazami. Konstrukcja jednoczęściowa i standardowy przelot ograniczają straty ciśnienia, a odporność materiałowa pozwala na zastosowanie w przemyśle, przy wysokich ciśnieniach i temperaturach. Produkt spełnia wymagania dyrektywy 2014/68/UE.

Wymiary, montaż i obsługa

Dla DN 1/4 cala / 8 mm wymiary zabudowy to ok. 40 mm długości, 33 mm wysokości i 67 mm rozstawu, przy średnicy przyłącza 5 mm. Małe gabaryty ułatwiają montaż w ciasnych rozdzielaczach i przy armaturze pomocniczej. Napęd ręczny dźwignią zapewnia szybkie i pewne odcięcie bez narzędzi, a płaszczyzna ISO 5211 umożliwia ewentualną wymianę napędu na elektryczny lub pneumatyczny. Powierzchnie uszczelniające z PTFE zachowują elastyczność w szerokim zakresie temperatur, co przekłada się na długą żywotność przy częstym przełączaniu.
