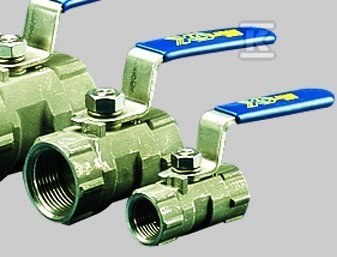

Zawór odcinający kulowy z napędem ręcznym typ X1666 2 cale 149B12515

Zawór kulowy odcinający z ręcznym napędem dźwigniowym do wody i mediów przemysłowych

Zawór kulowy typ X1666 w rozmiarze DN 50, 2 cale, z korpusem jednoczęściowym i ręcznym napędem dźwigniowym. Przeznaczony do szybkiego odcinania przepływu w instalacjach wodociągowych, ciepłowniczych i przemysłowych. Wykonanie ze stali nierdzewnej zapewnia odporność na korozję, a uszczelnienia z PTFE utrzymują szczelność przy zmiennych temperaturach i ciśnieniach. Gwint wewnętrzny ISO 228-1 po obu stronach ułatwia montaż w standardowych armaturach rurowych.

Konstrukcja i materiały

Korpus wykonany jest z żeliwa chromowo-niklowego CF8M, odpowiednika stali AISI 316, z kulą ze stali AISI 316 i trzpieniem ze stali AISI 316. Uszczelnienie korpusu i kuli to PTFE zbrojony włóknem szklanym, uszczelnienie trzpienia to PTFE, a elementy sprężynujące i nakrętki to stal AISI 304. Jednoczęściowa budowa korpusu ogranicza liczbę połączeń, a dźwignia ręczna z plastikową osłoną pozwala na wyraźne odczytanie pozycji otwarte / zamknięte. Przyłącza gwint wewnętrzny / gwint wewnętrzny umożliwiają bezpośrednie połączenie z rurą bez dodatkowych przejściówek.

Zastosowanie i warunki pracy

Zawór pracuje w klasie ciśnienia PN 63, z nominalnym ciśnieniem roboczym 6,3 MPa, co odpowiada 63 bar. Zakres temperatury roboczej to od -25 °C do 180 °C, z deklarowaną maksymalną temperaturą 200 °C w danych katalogowych. Nadaje się do wody, cieczy grupy L1 oraz gazów. Dzięki przelotowi standardowemu zapewnia niski opór przepływu przy pełnym otwarciu, a konstrukcja ze stali nierdzewnej sprawdza się w instalacjach z wodą pitną, obiegami grzewczymi i mediami przemysłowymi. Spełnia wymagania dyrektywy 2014/68/UE dla urządzeń ciśnieniowych.

Montaż i obsługa

Rozmiar DN 50, 2 cale, z masą netto ok. 1,42 kg, pozwala na montaż bez dodatkowych wsporników w typowych punktach odcinających. Dźwignia ręczna zapewnia szybką i bez narzędziową obsługę, a blokada dźwigni ogranicza przypadkowe przestawienie. Gwint wewnętrzny zgodny z ISO 228-1 ułatwia uszczelnienie standardowymi taśmami lub pastami. Kompaktowe wymiary zabudowy i korpus jednoczęściowy upraszczają instalację w ciasnych przestrzeniach rozdzielczych i na rozdzielaczach.
