Zawór odcinający kulowy z napędem ręcznym typ X1666 3/4 cala 149B12511

Zawór kulowy odcinający z ręcznym napędem do instalacji wodociągowych, ciepłowniczych i przemysłowych

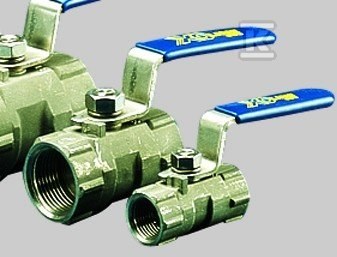

Zawór kulowy typ X1666 z dźwignią ręczną to jednoczęściowy zawór odcinający o pełnym przelocie, przeznaczony do szybkiego i szczelnego zamykania przepływu w instalacjach z wodą, cieczami i gazami. Stalowy korpus z kulą ze stali nierdzewnej AISI 316 zapewnia odporność na korozję i trwałość w warunkach podwyższonego ciśnienia i temperatury. Gwint wewnętrzny ISO 228-1 po obu stronach umożliwia proste połączenie z armaturą i rurami o średnicy nominalnej DN 20, czyli 3/4 cala. Lekka konstrukcja przy wadze ok. 0,25 kg ułatwia montaż w miejscach o ograniczonej przestrzeni.

Budowa i materiały odporne na korozję

Korpus i nakrętka wykonane są z żeliwa chromowo-niklowego CF8M, odpowiednika stali AISI 316, a kula i trzpień również pochodzą ze stali nierdzewnej 316. Uszczelnienia kuli i trzpienia to PTFE, w tym R-PTFE zbrojony włóknem szklanym, co ogranicza odkształcenia przy wysokich temperaturach. Podkładki oporowe i uszczelki trzpienia z PTFE, podkładki i nakrętki ze stali AISI 304 oraz dźwignia ze stali 304 z plastikową osłoną tworzą kompletny zestaw elementów odpornych na działanie agresywnych mediów. Jednoczęściowa budowa korpusu zwiększa sztywność i szczelność połączenia.

Parametry pracy i zakres zastosowań

Zawór pracuje w zakresie temperatur od -25 °C do 180 °C i jest klasyfikowany w klasie ciśnienia PN 63. Dla wody dopuszczalne ciśnienie robocze PFA wynosi 63 bar, a maksymalne ciśnienie PS dla mediów grupy L1 również sięga 63 bar. Nominalne ciśnienie robocze podawane w dokumentacji to 6,3 MPa. Dźwignia ręczna zapewnia wyraźne położenie otwarte/zamknięte i pozwala na szybką obsługę bez narzędzi. Dzięki temu zawór sprawdza się w instalacjach wodociągowych, ciepłowniczych, przemysłowych oraz tam, gdzie wymagana jest praca przy wysokich ciśnieniach i temperaturach. Przyłącza gwint wewnętrzny / gwint wewnętrzny umożliwiają montaż w układach z rurami stalowymi i miedzianymi.

Wymiary i montaż

Wersja DN 20 ma kompaktowe gabaryty ułatwiające zabudowę. Długość zabudowy wynosi ok. 93 mm, wysokość ok. 60 mm, a średnica przyłącza 42 mm przy grubości ścianki 12,5 mm. Małe rozmiary i niska masa ułatwiają instalację w rozdzielniach, pompowniach i na liniach technologicznych. Montaż odbywa się poprzez dokręcenie obu końcówek gwintowych, z zachowaniem uszczelnienia na gwincie zgodnie z ISO 228-1. Pozycja dźwigni wskazuje stan zaworu.
