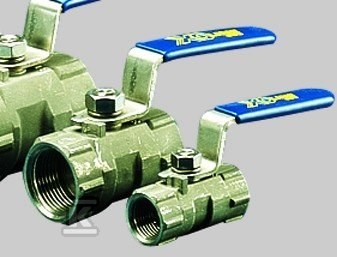

Zawór odcinający kulowy z napędem ręcznym typ X1666 3/8 cala 149B12509

Zawór kulowy odcinający z ręcznym napędem dźwigniowym do instalacji wodnych i przemysłowych

Zawór kulowy typ X1666 w rozmiarze 3/8 cala to jednoczęściowa armatura odcinająca z korpusem ze stali nierdzewnej AISI 316, przeznaczona do pracy w instalacjach wodociągowych, ciepłowniczych i przemysłowych. Ręczny napęd dźwigniowy zapewnia szybkie i pewne zamknięcie oraz otwarcie przepływu, a gwint wewnętrzny ISO 228-1 po obu stronach ułatwia montaż w standardowych połączeniach rurowych.

Budowa i materiały

Korpus wykonany jest z odlewu CF8M, czyli stali nierdzewnej 316 / 1.4401, z kulą również ze stali nierdzewnej AISI 316 i trzpieniem ze stali nierdzewnej. Uszczelnienia korpusu, kuli i trzpienia to PTFE, w tym uszczelnienie kuli z PTFE zbrojonego włóknem szklanym R-PTFE. Elementy sprężyste i nakrętki to stal AISI 304, a dźwignia ma plastikową osłonę. Jednoczęściowa konstrukcja korpusu ogranicza liczbę połączeń, a przelot standardowy zapewnia niskie straty przepływu przy DN 10.

Waga urządzenia to ok. 0,10 kg, co przy kompaktowych gabarytach ułatwia obsługę i montaż w ciasnych przestrzeniach. Wymiary zabudowy dla DN 10 to długość ok. 67 mm, wysokość ok. 45 mm i średnica przyłącza ok. 36 mm, przy grubości ścianki korpusu dostosowanej do klasy ciśnienia PN 63.

Zastosowanie i warunki pracy

Zawór pracuje w zakresie temperatur od -25 °C do 180 °C, z maksymalną temperaturą krótkotrwałą do 200 °C. Dopuszczalne ciśnienie nominalne wynosi 6,3 MPa, co odpowiada PN 63, a w wodzie PFA i PS to 63 bar w całym zakresie temperatur roboczych. Parametry te pozwalają na zastosowanie w instalacjach wody, cieczy grupy L1 oraz gazów, w tym w układach ciepłowniczych i przemysłowych o podwyższonym ciśnieniu i temperaturze.

Dźwignia ręczna umożliwia wizualną kontrolę położenia kuli - położenie równoległe do osi rurociągu oznacza otwarcie, prostopadłe - zamknięcie. Gwint wewnętrzny żeński/żeński zapewnia szczelne połączenie z rurami i armaturą z gwintem zewnętrznym. Dzięki materiałom odpornym na korozję zawór sprawdza się w środowiskach agresywnych, gdzie wymagana jest stal nierdzewna 316.

Montaż i kompatybilność

Przyłącza gwintowane wewnętrzne ISO 228-1 w rozmiarze 3/8 cala, odpowiadające DN 10, pozwalają na bezpośrednie wkręcenie w instalację bez dodatkowych przejściówek. Standardowy przelot i krótka budowa ułatwiają zabudowę w rozdzielniach, pompowniach i punktach odcinających. Blokada dźwigni ogranicza przypadkowe przestawienie, a uszczelnienia PTFE zapewniają szczelność przy wielokrotnych cyklach otwierania i zamykania.

Zawór typ X1666 149B12509 łączy trwałość stali nierdzewnej z prostą obsługą ręczną i parametrami ciśnieniowo-temperaturowymi przydatnymi w instalacjach profesjonalnych.
