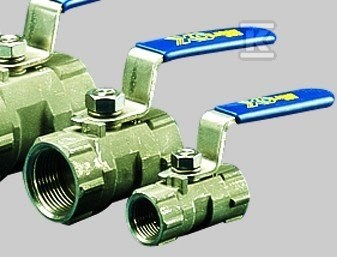

Zawór odcinający kulowy z napędem ręcznym typ X1666 5/4 cala 149B12513

Zawór kulowy odcinający X1666 DN 32 ze stali nierdzewnej 316 z dźwignią ręczną

Zawór kulowy typ X1666 w rozmiarze 1 1/4 cala, DN 32, to odcinający element armatury przemysłowej z korpusem jednoczęściowym i napędem ręcznym dźwignią. Wykonany ze stali nierdzewnej AISI 316, przeznaczony jest do instalacji wodociągowych, ciepłowniczych i przemysłowych, gdzie wymagana jest szczelna, szybka obsługa i odporność na korozję.

Budowa i materiały odporne na korozję

Korpus CF8M oraz kula ze stali nierdzewnej AISI 316 tworzą bazę odporną na działanie wody, cieczy i gazów. Trzpień również wykonany jest ze stali AISI 316, a uszczelnienia opierają się na PTFE, w tym R-PTFE zbrojonym włóknem szklanym, stosowanym na kulę i korpus. Uszczelka trzpienia i podkładki uszczelniające wykonane są z PTFE, co zapewnia stabilność przy zmiennych temperaturach. Przyłącza gwint wewnętrzny / gwint wewnętrzny zgodne z ISO 228-1 pozwalają na bezpośrednie połączenie z rurami. Dźwignia ręczna z plastikową osłoną umożliwia jednoznaczne wskazanie położenia otwarte / zamknięte i blokadę położenia. Konstrukcja jednoczęściowa ogranicza liczbę połączeń, a przelot standardowy zapewnia niski opór przepływu w nominalnym przekroju DN 32.

Parametry pracy i zakres temperatur

Zawór pracuje w zakresie temperatur od -25 °C do 180 °C, co obejmuje zarówno instalacje zimnej wody, jak i gorące obiegi ciepłownicze. Dla wody maksymalne ciśnienie robocze PFA wynosi 63 bar, co odpowiada klasie PN 63 i wartości nominalnej 6,3 MPa. Dla innych mediów grupy L1 dopuszczalne ciśnienie PS jest podane w karcie katalogowej i zależy od temperatury zgodnie z wykresem ciśnienie / temperatura. Wymiary zabudowy dla DN 32 to około 78 mm długości całkowitej przy średnicy przyłącza 1 1/4 cala, co daje kompaktowy odcinek montażowy. Masa urządzenia to ok. 0,52 kg, co ułatwia obsługę bez dodatkowych uchwytów.

Zastosowanie i montaż

Dzięki materiałom i uszczelnieniom zawór nadaje się do wody, różnych cieczy i gazów w małych średnicach instalacji przemysłowych, gdzie liczy się wysoka szczelność i odporność na korozję. Gwint wewnętrzny umożliwia montaż w linii z rurami stalowymi lub miedzianymi bez konieczności stosowania kołnierzy. Ręczna dźwignia pozwala na szybkie odcięcie przepływu bez narzędzi, a wyraźny skok kuli zapewnia pewną pozycję zamknięcia. Stal nierdzewna 316 i uszczelnienia PTFE sprawdzają się w środowiskach agresywnych chemicznie oraz w instalacjach narażonych na zawilgocenie i wahania temperatury.
