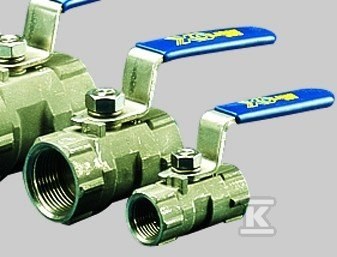

Zawór odcinający kulowy z napędem ręcznym typ X1666 6/4 cala 149B12514

Zawór kulowy odcinający z ręcznym napędem do instalacji wodnych i przemysłowych

Zawór kulowy odcinający z ręcznym napędem dźwigniowym przeznaczony do szybkiego i szczelnego zamykania przepływu w instalacjach wodnych, ciepłowniczych i przemysłowych. Typ X1666 w rozmiarze DN 40 / 1 1/2 cala łączy korpus jednoczęściowy ze stali nierdzewnej z pełnym przelotem, co zapewnia minimalne straty ciśnienia i łatwe przepłukanie przewodu. Ręczna dźwignia pozwala na intuicyjną obsługę bez narzędzi, a kompaktowe gabaryty ułatwiają montaż w miejscach o ograniczonej przestrzeni.

Budowa i materiały

Korpus i nakrętka wykonane są z odlewu CF8M, odpowiednika stali nierdzewnej AISI 316 / 1.4401. Kula i trzpień to stal nierdzewna SS316, podkładki i elementy sprężynujące to stal AISI 304. Uszczelnienia korpusu, kuli i trzpienia to PTFE, w tym R-PTFE zbrojony włóknem szklanym, co zapewnia odporność chemiczną i stabilność przy wysokich temperaturach. Dźwignia ręczna ze stali AISI 304 z plastikową osłoną gwarantuje pewny chwyt i ochronę przed uszkodzeniami mechanicznymi. Konstrukcja monoblokowa ogranicza liczbę połączeń, a pełny przelot utrzymuje średnicę przepływu zbliżoną do nominalnej DN 40.

Parametry pracy i połączenia

Zawór klasy PN 63 pracuje z ciśnieniem nominalnym 6,3 MPa, co odpowiada 63 bar dla wody. W dokumentacji producenta dla DN 40 podano PFA 63 bar dla wody i PS 50 bar dla innych mediów, przy zakresie temperatur roboczych od -25 °C do 180 °C, z deklarowaną temperaturą maksymalną do 200 °C w danych katalogowych. Przyłącza gwintowane wewnętrznie żeńskie / żeńskie zgodne z ISO 228-1 w rozmiarze 1 1/2 cala umożliwiają bezpośrednie połączenie z rurami i armaturą gwintowaną. Pełny przelot ogranicza opory przepływu, a uszczelnienie PTFE zapewnia szczelność przy wielokrotnych cyklach zamykania i otwierania.

Zastosowanie i montaż

Przeznaczony do instalacji wodociągowych, ciepłowniczych i przemysłowych, dopuszcza wodę, ciecze i gazy z grupy L1. Szczególnie przydatny w małych średnicach, gdzie liczy się niezawodność przy wysokich ciśnieniach i temperaturach. Wymiary zabudowy dla DN 40 to długość około 82 mm, wysokość około 125 mm przy średnicy przyłącza 25 mm i wysokości korpusu 65 mm, przy masie netto około 0,88 kg. Lekka, odporna na korozję konstrukcja ze stali nierdzewnej sprawdza się w środowiskach agresywnych, a gwint wewnętrzny upraszcza montaż bez dodatkowych kołnierzy.
