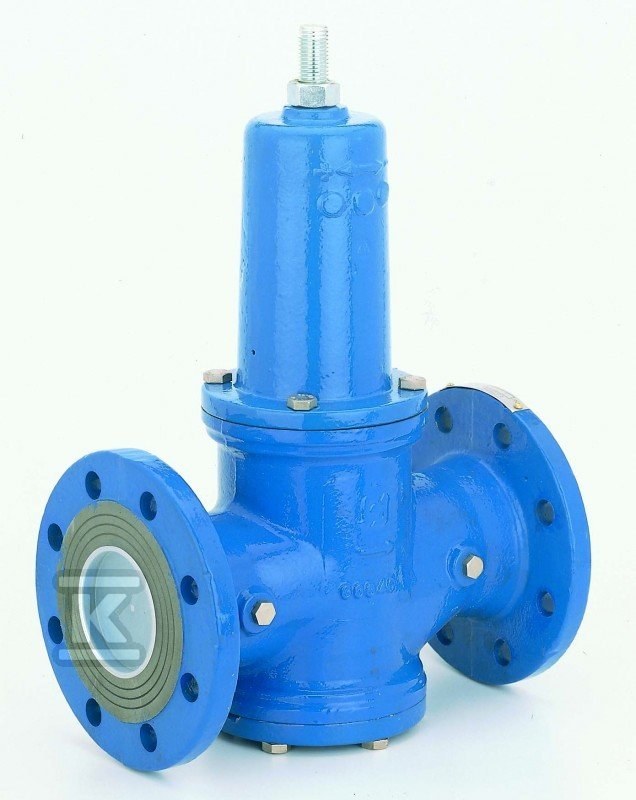

Zawór redukcyjny typ DRVD DN125 PN16 0504128

Automatyczna redukcja i stabilizacja ciśnienia w instalacjach zbiorczych i przemysłowych

Zawór redukcyjny DRVD DN125 PN16 utrzymuje ciśnienie za zaworem na zadanym poziomie niezależnie od wahań ciśnienia na dopływie i zmiennego poboru medium w sieci. Rozwiązanie jest przeznaczone do pracy z wodą wodociągową, sprężonym powietrzem i innymi gazami obojętnymi i sprawdza się w instalacjach zbiorczych oraz przemysłowych, gdzie potrzebna jest stabilna wartość ciśnienia w obwodzie wtórnym. Dzięki zrównoważonemu grzybowi i tłokowi uzyskuje się wysoką niezawodność i długą żywotność, a płynna zmiana nastawy pozwala dopasować pracę do aktualnych potrzeb instalacji bez demontażu.

Konstrukcja z żeliwa sferoidalnego i elementy robocze

Korpus i pokrywa wykonane są z żeliwa sferoidalnego EN-GJS 400-15 pokrytego wewnątrz i na zewnątrz powłoką epoksydową o grubości ok. 250 µ. Powłoka ogranicza korozję w kontakcie z wodą i zapewnia trwałość w warunkach instalacji wodociągowych. Grzyb zaworu to mosiądz OT58, pierścień to brąz, a uszczelnienia to NBR nitrylowy. Przyłącza kołnierzowe zgodne z EN 1092-2 w klasie PN16 umożliwiają montaż w standardowych sieciach przemysłowych. Na korpusie znajdują się dwa przyłącza manometryczne żeńskie 8x13, czyli 1/4”, do pomiaru ciśnienia na wlocie i wylocie.

Wymiary zabudowy dla DN125 to długość 400 mm, wysokość 560 mm, wysokość zabudowy h 152 mm oraz rozstaw F 250 mm. Masa urządzenia wynosi ok. 77 kg, co wymaga stabilnego podparcia przy montażu.

Zakres pracy i zakres nastawy

Zawór pracuje do maksymalnego ciśnienia roboczego PFA 16 bar w klasie PN16 i do temperatury maksymalnej 40 °C. Standardowy zakres regulacji ciśnienia wylotowego to 1,5 do 6,0 bar. Po wymianie sprężyny możliwe jest rozszerzenie nastawy na 2,0 do 8,0 bar oraz 4,0 do 12,0 bar, co daje elastyczność przy różnych wymaganiach instalacji. Nastawa odbywa się przy zerowym przepływie po poluzowaniu nakrętki zabezpieczającej śrubę regulacyjną. Obrót w prawo zwiększa ciśnienie wylotowe, obrót w lewo je obniża.

Zastosowanie zrównoważonego grzyba ogranicza wpływ zmian ciśnienia zasilającego na stabilność wartości zadanej, a konstrukcja z tłokiem zapewnia powtarzalną pracę przy zmiennym rozbiorze.

Montaż, obsługa i zalecane warunki użytkowania

Przed montażem instalację należy przepłukać, a bezpośrednio przed reduktorem zaleca się zamontowanie filtra. Dobrą praktyką jest pozostawienie zaworów odcinających przed i za urządzeniem, co ułatwia serwis i zmianę nastawy. Kierunek przepływu musi odpowiadać strzałce na korpusie, a wokół zaworu należy zachować wolną przestrzeń do regulacji i konserwacji.

Zawór DRVD DN125 PN16, nr katalogowy 0504128, jest oferowany przez producenta Socla w wersji z nastawą 1,5 - 6,0 bar. Nadaje się do regulacji ciśnienia w obwodach pierwotnych i wtórnych w obiektach użyteczności publicznej, przemyśle i instalacjach zbiorczych, gdzie wymagana jest stała wartość ciśnienia niezależnie od obciążenia sieci.
