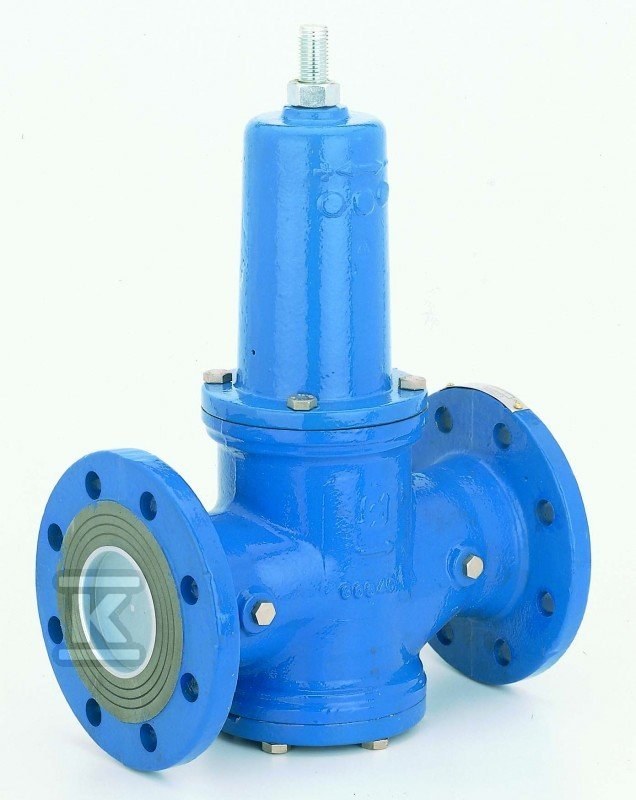

Zawór redukcyjny typ DRVD DN150 PN16 0504153

Automatyczna redukcja i stabilizacja ciśnienia dla instalacji DN150 PN16

Zawór DRVD utrzymuje stałe ciśnienie za urządzeniem na zadanym poziomie, niezależnie od wahań ciśnienia na dopływie i zmian poboru w sieci. Konstrukcja z zrównoważonym grzybem i tłokiem zapewnia stabilną pracę przy zmiennym przepływie i ogranicza ryzyko drgań. Rozwiązanie jest przeznaczone do wody oraz do neutralnych gazów i sprężonego powietrza, z możliwością montażu w pozycji pionowej i poziomej.

Budowa i materiały zapewniające trwałość w warunkach sieciowych

Korpus, pokrywa i kołnierze wykonane są z żeliwa sferoidalnego EN-GJS 400-15 z wewnętrzną i zewnętrzną powłoką epoksydową o grubości 250 µm. Powłoka chroni przed korozją w instalacjach wodnych, w tym w sieciach wody zimnej i wody pitnej. Grzyb zaworu to mosiądz, pierścień to brąz CuSn5Zn5Pb5, a elementy uszczelniające to NBR. Zastosowanie zrównoważonego grzyba i tłoka zwiększa niezawodność i trwałość pracy przy długotrwałej regulacji. Połączenia kołnierzowe zgodne z EN 1092-2, w praktyce również UNI 2223, pozwalają na pewne uszczelnienie przy ciśnieniu nominalnym PN16.

Montaż, parametry pracy i zakres regulacji

Zawór DN150 ma długość zabudowy 450 mm, wysokość ok. 670 mm, a wymiary kołnierza odpowiadają standardowi PN16. Przyłącza manometryczne wlotowe i wylotowe to gwint żeński 8x13, czyli 1/4”. Masa urządzenia to ok. 85 kg, co wymaga stabilnego podparcia przy montażu. Zakres nastawy ciśnienia wylotowego wynosi od 1,5 bar do 6 bar, przy maksymalnym ciśnieniu wejściowym 16 bar. Temperatura pracy do 40 °C odpowiada zastosowaniom wodnym. Przy tych warunkach urządzenie przepuszcza do ok. 200 m3/h. Regulację wykonuje się przy zerowym przepływie, co pozwala na precyzyjne ustawienie punktu pracy.

Zastosowanie w instalacjach zbiorczych i przemysłowych

DRVD sprawdza się w sieciach zbiorczych i przemysłowych, gdzie konieczne jest utrzymanie stałego ciśnienia niezależnie od pracy pomp i zmiennego poboru. Stosowany jest do stabilizacji ciśnienia w instalacjach wodnych, w układach z akumulatorami wody i podgrzewaczami, a także w sieciach sprężonego powietrza do utrzymania stałego ciśnienia w rozbiorze. Dzięki konstrukcji z kołnierzami PN16 i odporności materiałowej zawór nadaje się do ochrony instalacji przed skutkami nadciśnienia oraz do zapewnienia komfortowego i bezpiecznego rozbioru w obiektach wielolokalowych i zakładach przemysłowych.
