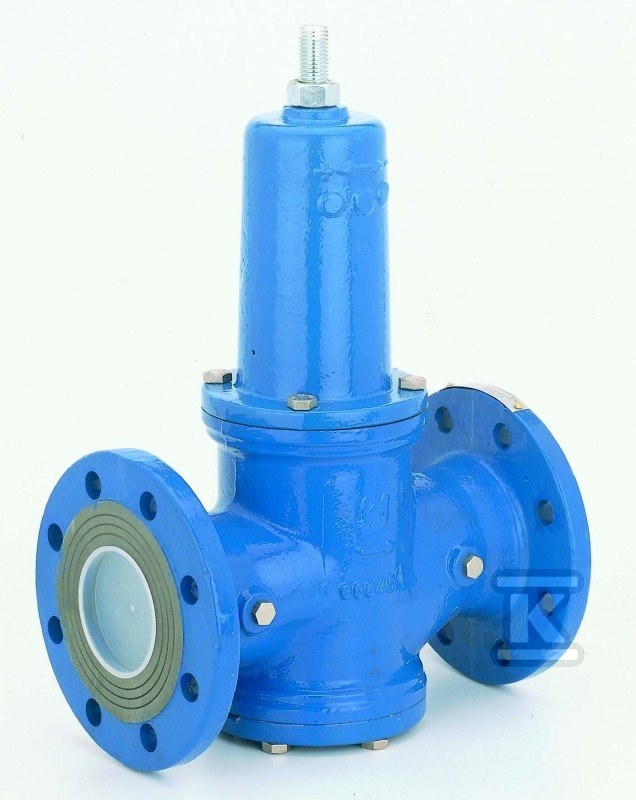

Zawór redukcyjny typ DRVD DN50 PN16 0504053

Automatyczna redukcja i stabilizacja ciśnienia w instalacjach wodnych

Stabilne ciśnienie za zaworem niezależnie od wahań na dopływie i zmiennego rozbioru w sieci to podstawa komfortu i bezpieczeństwa instalacji wodociągowych. Reduktor DRVD DN50 PN16 utrzymuje nastawę ciśnienia wylotowego w sposób automatyczny, kompensując skoki ciśnienia zasilającego i wahania przepływu. Dzięki konstrukcji z wyważonym grzybem i tłokiem urządzenie pracuje z dużą powtarzalnością i długą żywotnością, co sprawdza się w instalacjach zbiorowych i przemysłowych, gdzie wymagana jest stała ochrona armatury i odbiorników przed nadmiernym ciśnieniem.

Regulacja odbywa się płynnie, bez konieczności ingerencji w pracę instalacji. Pozycja nastawy jest utrzymywana mechanicznie, a działanie jest niewrażliwe na zmiany ciśnienia wlotowego. W praktyce oznacza to brak uderzeń hydraulicznych w sieciach z dużym rozbiorem oraz ochronę przed spadkami ciśnienia przy jednoczesnym poborze przez kilka punktów. Przyłącza kołnierzowe ułatwiają montaż w linii rurociągu, a odczyty manometryczne upstream i downstream pozwalają na szybką kontrolę pracy.

Budowa i materiały odporne na pracę ciągłą

Korpus wykonany jest z żeliwa sferoidalnego EN-GJS 400-15 pokrytego powłoką epoksydową o grubości ok. 250 µm, zarówno wewnątrz jak i na zewnątrz. Pokrywa i kołnierze pochodzą z tego samego materiału, co zapewnia jednolitą odporność mechaniczną i dobrą ochronę antykorozyjną w wodzie. Wykończenie epoksydowe ogranicza osadzanie się zanieczyszczeń i ułatwia utrzymanie czystości medium.

Elementy współpracujące z medium to mosiądz CW612N w grzybie zaworu i w systemie zamykania oraz brąz CuSn5Zn5Pb5 w tulei, pierścieniu i siedzisku. Taki dobór metali ogranicza ryzyko korozji galwanicznej i zapewnia szczelność przy długotrwałej pracy. Uszczelnienia wykonane są z NBR, nitrylu, odpornego na wodę i typowe dodatki w wodzie wodociągowej. Sprężyna i elementy sprężynowe to stal, a podkładki i uszczelki wargowe również NBR, co przekłada się na stabilną charakterystykę sprężystą w całym zakresie nastawy.

Konstrukcja z wyważonym grzybem i tłokiem zmniejsza siły działające na uszczelnienia, co ogranicza zużycie i wydłuża okres bezawaryjnej pracy. Połączenia gwintowane i śruby pokrywy wykonane są ze stali nierdzewnej lub ocynkowanej, a tarcza sprężynowa ze stali węglowej S235JR. Całość jest zaprojektowana do pracy z wodą, a materiały są zgodne z wymaganiami dla sieci wody zimnej i wody pitnej.

Zakres pracy, regulacja i montaż

Urządzenie jest przeznaczone do pracy z maksymalnym ciśnieniem roboczym PFA 16 bar przy temperaturze do 40 °C. Standardowy zakres nastawy ciśnienia wylotowego to 1,5 do 6 bar, z możliwością zmiany zakresu na 2 do 8 bar lub 4 do 12 bar poprzez zmianę sprężyny. Nastawę wykonuje się przy zerowym przepływie, co zapewnia powtarzalność ustawienia.

Przyłącza kołnierzowe wykonane są zgodnie z EN1092-2, ISO7005-2, co umożliwia bezpośrednie połączenie z rurami PN16. Długość zabudowy wynosi 230 mm, a wysokość całkowita ok. 300 mm, przy średnicy kołnierza 165 mm dla DN50. Masa urządzenia to ok. 18 kg, co ułatwia montaż bez dodatkowych wsporników przy prawidłowym podparciu rurociągu.

Na korpusie znajdują się dwa gniazda manometryczne żeńskie 8x13, czyli 1/4”, do pomiaru ciśnienia przed i za reduktorem. Dzięki temu instalator może szybko zweryfikować poprawność nastawy i zdiagnozować pracę zaworu w warunkach eksploatacyjnych. Wymiary i rozstaw otworów kołnierzowych odpowiadają standardowi, co upraszcza wymianę istniejącego reduktora bez przeróbek rurociągu.

Zastosowania i zgodność z normami

Reduktor sprawdza się jako zabezpieczenie sieci wody zimnej i wody pitnej przed nadmiernym ciśnieniem, zarówno na zasilaniu głównym budynku, jak i w obwodach wtórnych. Jest rekomendowany do instalacji zbiorowych i przemysłowych, gdzie wymagana jest stabilizacja ciśnienia przy zmiennym poborze. Dzięki niewrażliwości na wahania ciśnienia wlotowego dobrze radzi sobie w sieciach miejskich z okresowymi wzrostami ciśnienia.

Konstrukcja spełnia wymagania normy NF EN12266 dla armatury przemysłowej, a połączenia kołnierzowe są zgodne z EN1092-2. Urządzenie jest przeznaczone do wody, a po konsultacji technicznej może pracować z innymi mediami neutralnymi, sprężonym powietrzem pozbawionym oleju lub gazami obojętnymi. W praktyce instalacyjnej reduktor DRVD DN50 PN16, katalog 0504053, jest stosowany do redukcji ciśnienia w głównych liniach zasilających oraz do regulacji ciśnienia w obwodach odbiorczych, gdzie liczy się stała wartość ciśnienia niezależnie od obciążenia sieci.
