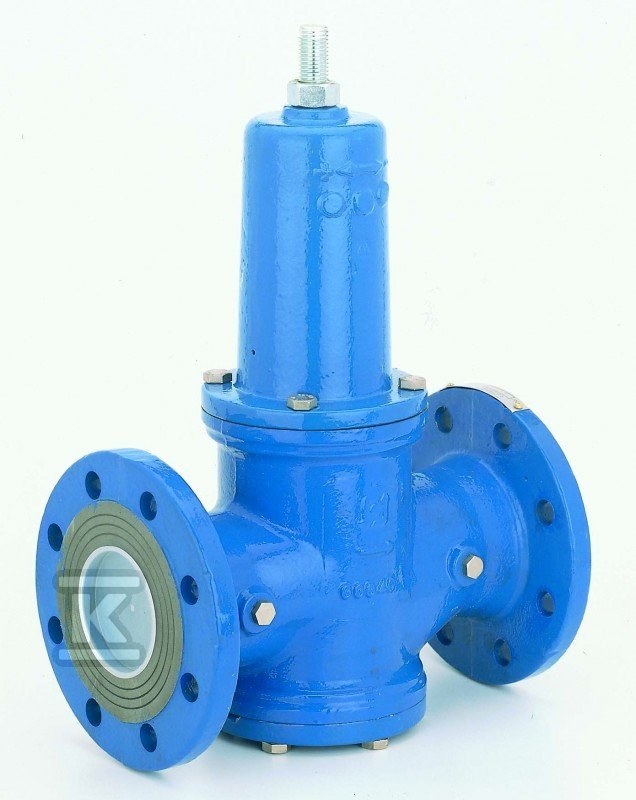

Zawór redukcyjny typ DRVD DN65 PN16 0504068

Zawór redukcyjny kołnierzowy do stabilizacji ciśnienia w instalacji wodnej

Automatyczna redukcja i stabilizacja ciśnienia za zaworem na zadanym poziomie, niezależnie od wahań ciśnienia na dopływie i od zmian rozbioru w sieci. Model DRVD DN65 PN16 przeznaczony jest do pracy z wodą wodociągową i innymi klarownymi cieczami. Konstrukcja z wyważonym grzybem i tłokiem zapewnia dużą niezawodność i długą żywotność.

Budowa i materiały

Korpus, pokrywa i kołnierze wykonane są z żeliwa sferoidalnego EN-GJS 400-15 z powłoką epoksydową wewnątrz i na zewnątrz. Wykończenie epoksydowe ogranicza korozję w kontakcie z wodą. Grzyb zaworu to mosiądz CW612N, tłok również mosiężny, pierścień uszczelniający to brąz, a uszczelki to NBR nitrylowy. Nakładka wykonana jest ze stali kadmowanej S235JR. Przyłącza kołnierzowe zgodne z PN16, typ UNI 2223. Na korpusie znajdują się gniazda manometryczne 1/4” do pomiaru ciśnienia w górę i w dół strumienia.

Zakres pracy i regulacja

Zawór pracuje do maksymalnego ciśnienia roboczego 16 bar przy temperaturze maksymalnej 40 °C. Standardowy zakres nastawy ciśnienia wylotowego to 1,5 do 6 bar, z możliwością zmiany na zakres 2,0 do 8,0 bar lub 4,0 do 12,0 bar przy zastosowaniu odpowiednich zestawów sprężyn. Nastawa odbywa się przy zerowym przepływie. Dzięki kompensacji ciśnienia na grzybie urządzenie utrzymuje stabilne ciśnienie zredukowane nawet przy zmiennym zapotrzebowaniu.

Wymiary i montaż

Długość zabudowy wynosi 290 mm, wysokość całkowita ok. 350 mm. Masa urządzenia to 25,30 kg. Kołnierzowe przyłącze DN65 umożliwia montaż w linii rurociągu bez konieczności dodatkowych przejściówek. Kompaktowe gabaryty ułatwiają instalację w ograniczonej przestrzeni.
