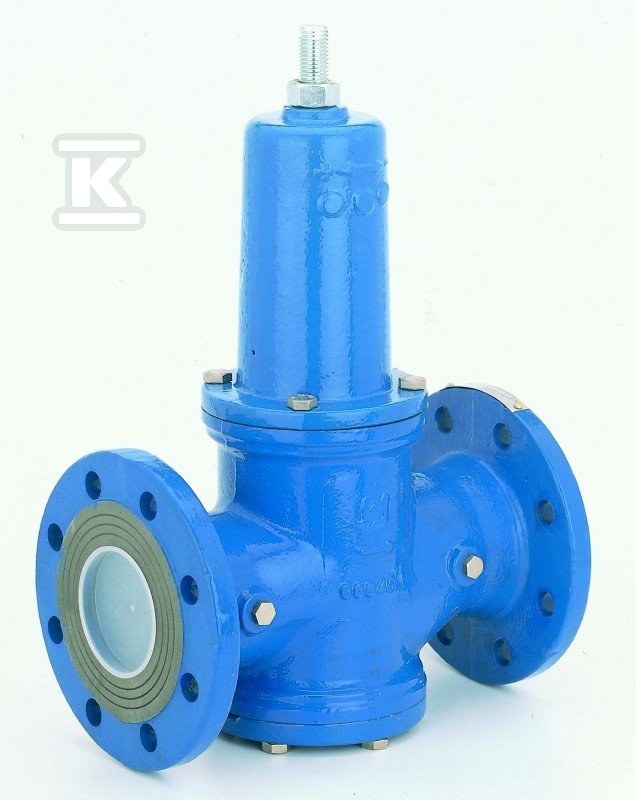

Zawór redukcyjny typ DRVD DN80 PN16 0504083

Automatyczna redukcja i stabilizacja ciśnienia w instalacjach wodociągowych

Zawór redukcyjny kołnierzowy DRVD DN80 PN16 utrzymuje stałe ciśnienie za urządzeniem niezależnie od wahań ciśnienia zasilającego i zmian poboru w sieci. Jednosprężynowy, samokompensujący się grzyb reaguje na bieżące zapotrzebowanie i koryguje nastawę bez ingerencji operatora. Dwa przyłącza manometryczne 1/4” na wlocie i wylocie pozwalają na bieżący odczyt ciśnienia przed i za zaworem bez demontażu.

Budowa i materiały odporne na wodę

Korpus wykonano z żeliwa sferoidalnego pokrytego epoksydem wewnątrz i na zewnątrz, co zapewnia odporność na korozję w instalacjach wodociągowych. Grzyb to mosiądz OT58, pierścień uszczelniający to brąz, a uszczelnienia to NBR nitrylowy. Przyłącza kołnierzowe zgodne z PN16 umożliwiają montaż w rurociągach o średnicy nominalnej DN80. Całość jest przeznaczona do pracy z wodą wodociągową, sprężonym powietrzem i innymi cieczami klarownymi oraz gazami obojętnymi.

Zakres pracy i montaż

Zawór pracuje przy maksymalnym ciśnieniu roboczym 16 bar i temperaturze maksymalnej 40 °C. Standardowy zakres nastawy ciśnienia wylotowego to 1,5 do 6 bar, z możliwością zmiany sprężyny na zakres 2 do 8 bar lub 4 do 12 bar. Długość zabudowy wynosi 310 mm, wysokość całkowita ok. 390 mm, co ułatwia wpięcie w istniejące przewody. Zmiana nastawy musi odbywać się przy braku przepływu, po zamknięciu armatury odcinającej za zaworem. Kierunek przepływu musi być zgodny ze strzałką na korpusie.

Zastosowanie i zalecenia eksploatacyjne

DRVD DN80 PN16 sprawdza się w instalacjach wodociągowych, gdzie wymagana jest stabilizacja ciśnienia dla odbiorców końcowych, a także w systemach z powietrzem sprężonym. Przed montażem instalację należy wypłukać, a bezpośrednio przed regulatorem zalecane jest zamontowanie filtra. Dobrą praktyką jest zastosowanie zaworów odcinających przed i za urządzeniem, co ułatwia serwis i regulację. Wersja PN16 z kołnierzami pozwala na trwałe połączenie.
