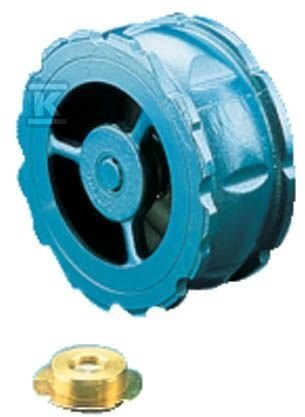

Zawór zwrotny międzykołnierzowy typ 802 DN200 149B2441

Międzykołnierzowy zawór zwrotny płytkowy DN200 do instalacji przemysłowych i ciepłowniczych

Zawór zwrotny międzykołnierzowy typ 802 DN200 z płytką wspomaganą sprężyną to rozwiązanie do zabezpieczenia instalacji przed cofnięciem się medium w przewodach o dużej średnicy. Konstrukcja płytkowa zapewnia szybkie zamknięcie przy spadku ciśnienia, a prowadzenie centralne zespołu zamykającego w rozmiarach od DN125 wzwyż ogranicza nierównomierne zużycie i ułatwia stabilną pracę przy dużych przepływach. Dzięki uszczelnieniu metal na metal urządzenie sprawdza się w obiegach z czystymi cieczami, w tym w instalacjach ciepłowniczych i przemysłowych, gdzie wymagana jest trwałość bez elementów elastomerowych.

Budowa i materiały

Korpus w rozmiarze DN200 wykonany jest z żeliwa sferoidalnego GJS z zewnętrzną powłoką epoksydową, co zwiększa odporność na korozję w środowisku wodnym i grzewczym. Zespół zamknięcia w tym zakresie średnic to żeliwo, a płytka zamykająca ma paraboliczną krawędź wspomaganą sprężyną ze stali austenitycznej. Prowadzenie zespołu jest centralne, co w DN125 do DN200 poprawia stabilność ruchu płytki i ogranicza ryzyko zacięć. Przewodnik wykonany jest ze stali austenitycznej, a uszczelnienie typu metal na metal zapewnia szczelność bez konieczności stosowania dodatkowych uszczelek miękkich. Położenie robocze jest dowolne, co upraszcza montaż w ograniczonej przestrzeni i pozwala na instalację zarówno w pozycji poziomej, jak i pionowej.

Parametry pracy, montaż i zgodność

Zawór przeznaczony jest do pracy z przyłączami międzykołnierzowymi zgodnymi z owiertem PN-EN1092-2 oraz ASA B16.1 klasa 125RF, w wykonaniu PN10/16. Nominalne ciśnienie robocze wynosi 1,6 MPa, co odpowiada 16 bar dla wody. Zakres temperatur pracy to od -10 °C do 100 °C w rozmiarach DN65 do DN200, przy czym maksymalna temperatura dla DN200 to 100 °C. Długość zabudowy odpowiada serii 49 wg PN-EN 558-1 i DIN 2501, co ułatwia wymianę w istniejących ciągach rurowych bez konieczności przeróbek. Konstrukcja spełnia wymagania Dyrektywy Ciśnieniowej PED 97/23/CE.

Zastosowanie i właściwości eksploatacyjne

• Przeznaczony do czystych cieczy, w tym wody i mediów grzewczych, z szczególnym wskazaniem do instalacji ciepłowniczych i środowisk o podwyższonej agresywności.
• Małe straty ciśnienia i zwarta budowa ograniczają opory przepływu i ułatwiają zabudowę w rozdzielniach i węzłach.
• Mechanizm płytkowy z paraboliczną krawędzią i sprężyną nie generuje uderzeń hydraulicznych przy normalnej pracy pompowo-grawitacyjnej.
• Uszczelnienie metal na metal zapewnia trwałość przy podwyższonych temperaturach, bez degradacji typowej dla uszczelek elastomerowych.
• Nie jest zalecany do pracy z pompami tłokowymi lub sprężarkami, gdzie występują duże, nagłe skoki ciśnienia.

Montaż międzykołnierzowy pozwala na szybką wymianę bez demontażu odcinka rurociągu, a powłoka epoksydowa korpusu zwiększa odporność na korozję w instalacjach wodnych i ciepłowniczych.
