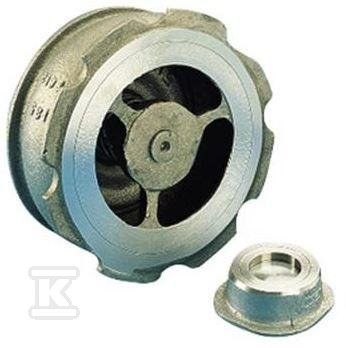

Zawór zwrotny międzykołnierzowy typ 812 DN100 149B2428

Zawór zwrotny międzykołnierzowy do czystych cieczy i mediów agresywnych

Do przewodów z czystymi cieczami i gazami, w których liczy się szczelność metal/metal, małe straty ciśnienia i praca w dowolnym położeniu. Typ 812 w DN 100 łączy zwartą budowę z prowadzeniem bocznym zespołu zamknięcia, co sprawdza się przy czystych cieczach oraz tam, gdzie medium ma charakter korozyjny. Płytka z paraboliczną krawędzią wspomagana sprężyną zamyka przepływ automatycznie po spadku ciśnienia, bez generowania uderzeń hydraulicznych.

Budowa i materiały

Obudowa wykonana jest ze stali nierdzewnej, a gatunek materiału to stal nierdzewna 316 L 1.4404. Uszczelnienie metal/metal zapewnia trwałość przy wysokich temperaturach i w kontakcie z agresywnymi mediami. Zespół zamknięcia w rozmiarze DN 100 ma prowadzenie boczne, płytka z paraboliczną krawędzią jest sprężynowo wspomagana. Konstrukcja jest zwarta, masa wynosi ok. 3,60 kg, a dzięki temu montaż międzykołnierzowy przebiega bez dodatkowych przejściówek.

Zastosowanie i warunki pracy

Zawór przeznaczony jest do czystych cieczy, w tym wody w instalacjach ciepłowniczych. Temperatura pracy to od -10°C do +350°C, chwilowo do +370°C. Ciśnienie nominalne PN wynosi 40 bar, a maksymalne ciśnienie robocze PFA dla wody to 40 bar. Praca w dowolnym położeniu ułatwia zabudowę w ograniczonej przestrzeni. Małe straty ciśnienia i brak uderzeń hydraulicznych pozwalają na stabilną pracę obiegu. Producent wskazuje, że typ 812 nie jest zalecany do instalacji z pompami tłokowymi lub sprężarkami o dużych skokach ciśnienia.

Montaż, wymiary i zgodność

Połączenie międzykołnierzowe z otworem zgodnym z PN-EN 1092-2, ASA B16.1 klasa 125 RF oraz ASA 150 klasa 150 RF i 300 RF. Długość zabudowy zgodna z PN-EN 558-1 seria 49 i DIN 3202 część 3 seria K4, co upraszcza wymianę w istniejących liniach. Wyroby spełniają wymagania Dyrektywy Ciśnieniowej PED 97/23/CE. Dostępna jest opcja wykonania zgodnego z Dyrektywą ATEX 94/9/CE.
