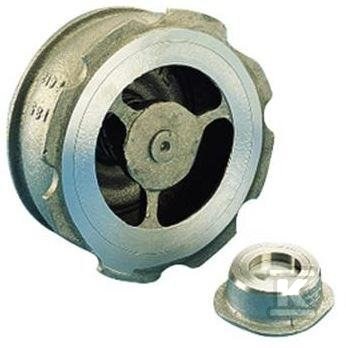

Zawór zwrotny międzykołnierzowy typ 812 DN125 149B2429

Zawór zwrotny międzykołnierzowy DN 125 typ 812 do czystych cieczy i instalacji ciepłowniczych

Zawór zwrotny płytkowy międzykołnierzowy DN 125 typ 812 to rozwiązanie do zabezpieczenia instalacji przed cofnięciem medium w układach z czystymi cieczami i gazami. Wykonanie ze stali nierdzewnej 304 1.4301 oraz uszczelnienie metal/metal pozwalają na pracę w podwyższonych temperaturach i w środowiskach agresywnych, a prowadzenie centralne zespołu zamknięcia w rozmiarach DN 125 do DN 200 zapewnia stabilną pracę przy dużych średnicach. Budowa kompaktowa i małe straty ciśnienia ułatwiają montaż w ograniczonej przestrzeni, a możliwość pracy w dowolnym położeniu zwiększa elastyczność instalacji.

Konstrukcja ze stali nierdzewnej i uszczelnienie metal/metal

Obudowa wykonana jest ze stali nierdzewnej, gatunek 304 1.4301, z zespołem zamknięcia z płytką o parabolicznej krawędzi wspomaganą sprężyną ze stali nierdzewnej AISI 302. W rozmiarze DN 125 prowadzenie jest centralne, co jest charakterystyczne dla DN 125 do DN 200, natomiast w mniejszych średnicach stosuje się prowadzenie boczne. Uszczelnienie metal/metal, uzyskane przez osadzenie obturatora na obrobionym siedzisku, zapewnia klasę szczelności E wg EN 12266-1 i ogranicza ryzyko przecieków przy długotrwałej eksploatacji. Masa zaworu wynosi ok. 9,00 kg, co przy średnicy DN 125 daje zwartą, łatwą do pozycjonowania między kołnierzami konstrukcję. Złącza międzykołnierzowe zgodne są z owiertem PN oraz z PN-EN 1092-2, ASA B16.1 klasa 125 RF i ASA 150 klasy 150 RF i 300 RF.

Zakres temperatur i ciśnień oraz montaż

Zawór pracuje w temperaturze od -10 °C do +350 °C, z chwilowym dopuszczalnym wzrostem do ok. +370 °C. Dla wody dopuszczalne ciśnienie robocze PFA wynosi 40 bar przy klasie PN 40 bar. Długość zabudowy odpowiada PN-EN 558-1 seria 49 oraz DIN 3202 cz. 3 seria K4, co ułatwia wymianę w istniejących liniach. Montaż międzykołnierzowy umożliwia szybki demontaż bez rozcinania rurociągu, a praca w dowolnym położeniu eliminuje konieczność zachowania określonej orientacji osi. Zgodność z Dyrektywą Ciśnieniową PED 2014/68/UE oraz możliwość wykonania zgodnego z Dyrektywą ATEX 2014/34/UE rozszerzają zakres zastosowań przemysłowych.

Zastosowanie w instalacjach ciepłowniczych i przemysłowych

Rozwiązanie jest szczególnie zalecane do instalacji ciepłowniczych oraz do mediów agresywnych, gdzie odporność korozyjna stali nierdzewnej 304 i uszczelnienie metal/metal mają znaczenie. Małe straty ciśnienia i zwarta budowa ograniczają opory przepływu, a konstrukcja nie generuje uderzeń hydraulicznych. Zawór nie jest zalecany do zestawów hydroforowych oraz instalacji z pompami tłokowymi lub sprężarkami o dużych skokach ciśnienia. Dzięki temu sprawdza się w obiegach grzewczych z czystymi cieczami, gdzie wymagana jest pewna blokada zwrotna przy zachowaniu niskiej awaryjności i łatwej obsługi serwisowej.
