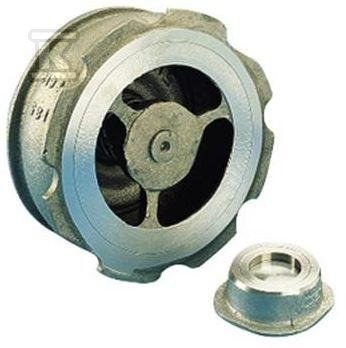

Zawór zwrotny międzykołnierzowy typ 812 DN150 149B2430

Międzykołnierzowy zawór zwrotny do instalacji przemysłowych i ciepłowniczych

Zawór zwrotny międzykołnierzowy w systemie W z płytkowym zamknięciem wspomaganym sprężyną zapewnia niezawodne zabezpieczenie przed cofnięciem medium w instalacjach z czystymi cieczami i gazami. Rozwiązanie DN 150 o budowie metal/metal pracuje w dowolnym położeniu, generuje małe straty ciśnienia i nie wywołuje uderzeń hydraulicznych. Długość zabudowy zgodna z EN 558-1 seria 49 oraz DIN 3202 cz. 3 seria K4 ułatwia montaż między dwoma kołnierzami z kołnierzem centrującym.

Konstrukcja i materiały

Korpus wykonany jest ze stali nierdzewnej, w tym przypadku gatunku 304 1.4301, co zapewnia odporność na korozję w środowiskach agresywnych i w instalacjach ciepłowniczych. Zespół zamknięcia to płytka ze spłaszczoną, paraboliczną krawędzią wspomagana sprężyną ze stali nierdzewnej AISI 302. Dla średnic DN 125 do 200 prowadzenie jest centralne, osiowe, co stabilizuje ruch płytki przy dużych przepływach. Uszczelnienie metal/metal uzyskuje się poprzez obturator współpracujący z frezowanym siedziskiem. Całość ma zwartą budowę i jest przeznaczona do montażu międzykołnierzowego.

Parametry pracy i montaż

Zawór pracuje w zakresie temperatur od -10 °C do 350 °C, z chwilowym dopuszczalnym wzrostem do ok. 370 °C. Ciśnienie dopuszczalne w wodzie PFA wynosi 40 bar przy temperaturze do 350 °C, a nominalne PN to 40 bar. Połączenie międzykołnierzowe umożliwia szybki montaż bez dodatkowych przejściówek, a masa urządzenia to ok. 12,7 kg. Klasa szczelności według EN 12266-1 rate E. Budowa pozwala na pracę w dowolnej pozycji montażowej, a prowadzenie boczne zastąpione jest prowadzeniem centralnym dla tej wielkości.

Zastosowanie i ograniczenia

Urządzenie jest szczególnie zalecane do instalacji ciepłowniczych oraz do mediów agresywnych, gdzie wymagana jest odporność korozyjna stali nierdzewnej 304 i szczelność metal/metal. Sprawdzi się w przemyśle, w instalacjach z czystymi cieczami i gazami, tam gdzie potrzebna jest ochrona przed cofnięciem strumienia bez generowania uderzeń hydraulicznych. Nie jest zalecane stosowanie w instalacjach z pompami tłokowymi lub sprężarkami o dużych skokach ciśnienia.
