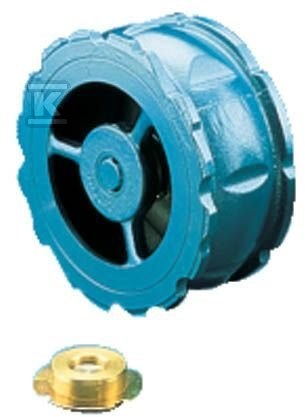

Zawór zwrotny międzykołnierzowy typ 812 DN20 149B2421

Zawór zwrotny międzykołnierzowy typ 812 DN20 do czystych cieczy i gazów

Zawór zwrotny płytkowy międzykołnierzowy DN 20 PN 40 z systemem W to kompaktowe rozwiązanie do montażu pomiędzy kołnierzami, przeznaczone do pracy z czystymi cieczami i gazami w instalacjach przemysłowych, ciepłowniczych i z mediami agresywnymi. Zamknięcie płytkowe z paraboliczną krawędzią wspomagane sprężyną zapewnia szybkie i pewne unieruchomienie przepływu przy minimalnych stratach ciśnienia. Metalowe uszczelnienie metal na metal, bez elementów elastomerowych, pozwala na pracę w szerokim zakresie temperatur i przy wysokich ciśnieniach.

Budowa i materiały

Korpus wykonany jest ze stali nierdzewnej AISI 304, gatunek X5CrNi18-10 / GX5CrNi19-10, co zapewnia odporność na korozję w środowiskach wodnych i lekko agresywnych. Zespół zamknięcia dla DN 15 do 100 wykonany jest ze stali nierdzewnej AISI 316L, X2CrNiMo17-12-2, a sprężyna powrotna ze stali AISI 302, X10CrNi18-8. Prowadzenie boczne płytki realizowane jest przez 3 lub 4 żebra, co stabilizuje ruch i ogranicza zużycie. Uszczelnienie metal/metal uzyskiwane jest przez osadzenie obturatora na obrobionym mechanicznie siedzisku. Montaż międzykołnierzowy z kołnierzem centrującym pozwala na szybki montaż i demontaż bez dodatkowej przestrzeni zabudowy. Długość zabudowy zgodna z EN 558-1 seria 49 i DIN 3202 część 3 seria K4.

Parametry pracy i montaż

Zawór pracuje w dowolnym położeniu. Znamionowa średnica DN 20 odpowiada przyłączeniu 3/4". Przyłącze międzykołnierzowe PN 40 umożliwia pracę przy ciśnieniu dopuszczalnym PFA 40 bar w wodzie i ciśnieniu PS 40 bar dla innych mediów. Zakres temperatur pracy to -10 °C do 350 °C, co obejmuje instalacje ciepłownicze i procesowe o podwyższonej temperaturze. Waga urządzenia to ok. 0,14 kg. Szybkość zamknięcia bez generowania uderzeń hydraulicznych oraz niska strata ciśnienia wynikają z konstrukcji płytki z paraboliczną krawędzią i prowadzeniem bocznym. Stopień szczelności według EN 12266-1 klasa E.

Zastosowanie i zalety

Konstrukcja metal/metal i stal nierdzewna sprawiają, że zawór jest szczególnie zalecany do instalacji ciepłowniczych oraz do mediów agresywnych, gdzie wymagana jest odporność korozyjna i wysoka temperatura. Zwarta budowa i brak elementów gumowych ułatwiają serwis w warunkach przemysłowych. Urządzenie nie generuje zjawiska wodnego młota i charakteryzuje się małymi stratami ciśnienia. Nie jest zalecane stosowanie tego typu zaworu w obwodach z pompami tłokowymi lub sprężarkami tłokowymi, gdzie występują duże skoki ciśnienia. Zgodność z dyrektywą CE 2014/68/UE oraz połączenia zgodne z EN 1092-2, ASA B16.1 klasa 125RF, ASA B16.5 klasa 150RF i 300RF.
