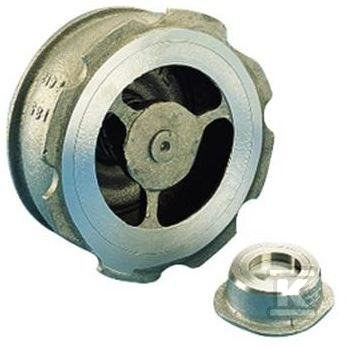

Zawór zwrotny międzykołnierzowy typ 812 DN200 (PN10/16) 149B2431

Zawór zwrotny międzykołnierzowy DN 200 do mediów agresywnych i wysokich temperatur

Do zabezpieczenia instalacji przemysłowych przed cofnięciem czystych cieczy w warunkach wysokich temperatur i agresywnych mediów. Typ 812 w wykonaniu międzykołnierzowym z systemem W to płytkowy zawór zwrotny ze sprężynowym wspomaganiem zamknięcia, przeznaczony do montażu pomiędzy dwoma kołnierzami z kołnierzem centrującym. Dzięki uszczelnieniu metal/metal i konstrukcji ze stali nierdzewnej pracuje w dowolnym położeniu, zapewnia małe straty ciśnienia i zwartą budowę bez generowania uderzeń hydraulicznych.

Budowa z nierdzewnej stali 304 i uszczelnienie metal/metal

Korpus wykonany jest ze stali nierdzewnej, gatunek materiału 304, 1.4301. Zespół zamknięcia to płytka z paraboliczną krawędzią wspomagana sprężyną ze stali nierdzewnej. Prowadzenie dla DN 125 do DN 200 jest centralne, dla mniejszych średnic boczne. W DN 175 do DN 200 prowadnik wykonany jest ze stali 304, a sprężyna również ze stali nierdzewnej. Uszczelnienie metal na metal zapewnia szczelność klasy E wg PN-EN 12266-1. Montaż międzykołnierzowy z kołnierzem centrującym ułatwia pozycjonowanie pomiędzy dwoma kołnierzami.

• korpus i zespół zamknięcia ze stali nierdzewnej AISI 304
• uszczelnienie metal/metal bez elementów elastomerowych
• sprężynowe wspomaganie zamknięcia płytki
• prowadzenie centralne dla DN 125 do DN 200
• montaż międzykołnierzowy z kołnierzem centrującym

Parametry pracy i montaż

Zawór przeznaczony jest do pracy z czystymi cieczami w zakresie temperatur od -10 °C do +350 °C. Nominalne ciśnienie PN wynosi 16 bar, co odpowiada wersji PN 10/16. Dla wody ciśnienie dopuszczalne PFA wynosi 16 bar przy tej średnicy. Praca w dowolnym położeniu upraszcza instalację w ograniczonych przestrzeniach. Konstrukcja zapewnia małe straty ciśnienia i nie generuje uderzeń hydraulicznych przy normalnej pracy.

Warto pamiętać o ograniczeniach eksploatacyjnych:

• nie zaleca się stosowania w zestawach hydroforowych oraz w instalacjach z pompami tłokowymi lub sprężarkami o dużych skokach ciśnienia
• media agresywne i ciepłownicze wymagają weryfikacji zgodności materiałowej
• zalecany montaż z zachowaniem kierunku przepływu zgodnego z oznaczeniem na korpusie

Zastosowania i zgodność z normami

Typ 812 sprawdza się w przemyśle, instalacjach z mediami korozyjnymi, sieciach przesyłowych wody, instalacjach ciepłowniczych oraz tam, gdzie potrzebna jest odporność na wysokie temperatury i brak elementów uszczelniających z gumy. Stal nierdzewna 304 zapewnia odporność na korozję w typowych warunkach przemysłowych, a uszczelnienie metal/metal pozwala na pracę do +350 °C.

Zgodność potwierdzona normami:

• Dyrektywa ciśnieniowa 2014/68/UE PED
• Dyrektywa ATEX 2014/34/UE dla stref zagrożonych wybuchem, wykonanie oznaczone w dokumentacji
• owiert kołnierzy wg PN-EN 1092-2 oraz ASA B16.1 klasa 125 RF, ASA 150 klasa 150 RF i 300 RF
• długość zabudowy wg PN-EN 558-1 seria 49 i DIN 2501
• klasa szczelności PN-EN 12266-1 E

Wersja DN 200 z katalogiem 149B2431 to wykonanie PN 16 / ASA 150, przeznaczone do instalacji wymagających niezawodnego zabezpieczenia przed cofnięciem strumienia przy zachowaniu odporności materiałowej i wysokiej temperatury pracy.
