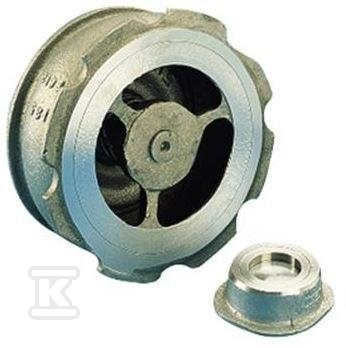

Zawór zwrotny międzykołnierzowy typ 812 DN200 (PN25/40) 149B2432

Zawór zwrotny międzykołnierzowy do pracy w wysokich temperaturach i pod ciśnieniem PN40

Rozwiązanie do zabezpieczenia instalacji przemysłowych i ciepłowniczych przed cofnięciem medium w rozmiarze DN 200 z przyłączem międzykołnierzowym PN25/40. Typ 812 to metalowy zawór zwrotny z płytkowym zespołem zamykającym wspomaganym sprężyną, przeznaczony do czystych cieczy, w tym mediów agresywnych. Praca w dowolnym położeniu, prowadzenie centralne zespołu zamknięcia w przedziale DN125-DN200 stabilizują ruch płytki i ograniczają zużycie. Konstrukcja zapewnia małe straty ciśnienia, zwartą budowę i brak generowania uderzeń hydraulicznych. Wykonanie 149B2432 jest zgodne z Dyrektywą ATEX.

Budowa i materiały

Obudowa wykonana jest ze stali nierdzewnej, gatunek 304 1.4301. Zespół zamknięcia w rozmiarach powyżej DN100 to stal nierdzewna 304, sprężyna ze stali nierdzewnej. Płytka zamykająca ma paraboliczną krawędź wspomaganą sprężyną. Dla DN125 do DN200 zastosowano prowadzenie centralne, dla mniejszych średnic prowadzenie boczne. Uszczelnienie typu metal/metal zapewnia szczelność bez elementów elastomerowych. Montaż międzykołnierzowy z kołnierzem centrującym pozwala na szybki montaż pomiędzy dwoma kołnierzami.

Parametry pracy i montaż

Ciśnienie nominalne PN 40 bar. Maksymalne ciśnienie robocze PFA dla wody wynosi 40 bar. Dopuszczalne ciśnienie robocze PS dla innych mediów zależy od rodzaju medium i temperatury. Zakres temperatury pracy od -10 °C do +350 °C. Pozycja montażu dowolna. Klasa szczelności PN-EN 12266-1 E. Zgodność z Dyrektywą Ciśnieniową 2014/68/UE PED oraz Dyrektywą ATEX 2014/34/UE dla stref zagrożonych wybuchem. Owiert kołnierzy zgodny z PN-EN 1092-2, ASA B16.1 klasa 125 RF oraz ASA150 klasa 150 RF i 300 RF. Długość zabudowy według PN-EN 558-1 seria 49 i DIN 2501.

Zastosowanie i ograniczenia

Zawór sprawdza się w instalacjach ciepłowniczych, przemysłowych i z mediami agresywnymi, gdzie wymagana jest odporność korozyjna stali nierdzewnej 304. Dzięki małemu oporowi przepływu i zwartej budowie ogranicza straty energii w układzie. Nie generuje uderzeń hydraulicznych przy normalnej pracy. Nie jest zalecany do stosowania w zestawach hydroforowych oraz w instalacjach z pompami tłokowymi lub sprężarkami charakteryzującymi się dużymi skokami ciśnienia.
