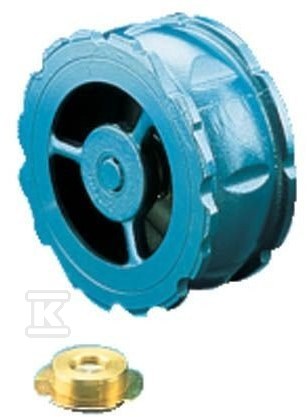

Zawór zwrotny międzykołnierzowy typ 812 DN25 149B2422

Zawór zwrotny międzykołnierzowy DN25 do czystych cieczy i gazów

Zawór zwrotny międzykołnierzowy typ 812 DN25 to rozwiązanie z płytkowym zespołem zamknięcia wspomaganym sprężyną, przeznaczone do pracy w instalacjach przemysłowych, ciepłowniczych i z mediami agresywnymi. Budowa międzykołnierzowa z kołnierzem centrującym pozwala na szybki montaż pomiędzy dwoma kołnierzami bez dodatkowych przejściówek, a zwarta konstrukcja ogranicza straty ciśnienia i nie generuje uderzeń hydraulicznych. Urządzenie pracuje w dowolnym położeniu, co ułatwia instalację w ograniczonej przestrzeni.

Budowa i materiały

Korpus wykonany jest ze stali nierdzewnej AISI 304, gatunek 1.4301, odpornej na korozję w środowiskach z czystymi cieczami i gazami. Zespół zamknięcia w rozmiarach DN 15 do DN 100 wykonany jest ze stali AISI 316L, a sprężyna powrotna ze stali AISI 302. Prowadzenie boczne zapewnia stabilność płytki z paraboliczną krawędzią, która współpracuje z obrobionym mechanicznie siedziskiem. Uszczelnienie metal na metal zapewnia szczelność bez elementów elastomerowych, co przekłada się na odporność w wysokich temperaturach. Masa urządzenia wynosi ok. 0,23 kg, a kompaktowa długość zabudowy zgodna z EN 558-1 seria 49 i DIN 3202 cz. 3 seria K4 ułatwia wymianę w istniejących liniach.

Parametry pracy i montaż

Zawór pracuje w zakresie temperatur od -10 °C do 350 °C, z chwilowymi pikami do ok. +370 °C. Dopuszczalne ciśnienie pracy w wodzie PFA wynosi 40 bar, co odpowiada Pnom 4,0 MPa. Przyłącza międzykołnierzowe obsługują klasy PN6 / PN10 / PN16 / PN25 / PN40 oraz ASA B16.1 klasa 125RF i ASA B16.5 klasy 150RF i 300RF. Dzięki prowadzeniu płytki i sprężynie powrotnej otwarcie następuje przy niewielkim spadku ciśnienia, a zamknięcie jest pewne i bezuderzeniowe. Montaż w dowolnej pozycji oraz niski opór przepływu sprawiają, że urządzenie sprawdza się tam, gdzie liczy się minimalna strata energii.

Zastosowanie i zgodność

Typ 812 jest szczególnie zalecany do instalacji ciepłowniczych oraz do mediów agresywnych, w przemyśle, przy czystych cieczach i gazach. Metalowe uszczelnienie i materiały nierdzewne pozwalają na pracę z wodą i innymi czystymi mediami w wysokich temperaturach i ciśnieniach. Producent nie zaleca stosowania zaworu w obwodach z pompami tłokowymi lub sprężarkami tłokowymi, gdzie występują duże skoki ciśnienia. Zgodność z dyrektywą PED 2014/68/UE, normami EN 1092-2 dla owierta kołnierzy oraz EN 558-1 dla długości zabudowy potwierdza parametry przemysłowe. Tasa nieszczelności wg EN 12266-1 klasa E zapewnia przewidywalną szczelność w eksploatacji.
