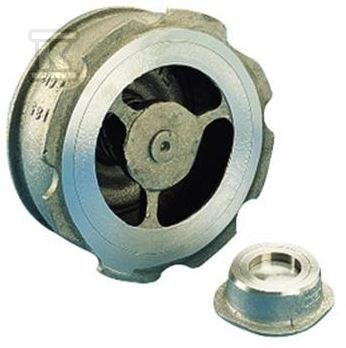

Zawór zwrotny międzykołnierzowy typ 812 DN32 149B2423

Zawór zwrotny międzykołnierzowy do czystych cieczy i gazów w instalacjach przemysłowych

Zawór zwrotny typu 812 w wersji międzykołnierzowej DN 32 to metalowy zawór zwrotny z uszczelnieniem metal/metal, przeznaczony do pracy w instalacjach z czystymi cieczami i gazami. Montaż między kołnierzami z kołnierzem centrującym pozwala na zwartą zabudowę zgodną z PN-EN 558-1 seria 49 i DIN 3202 cz. 3 seria K4. Dzięki prowadzeniu bocznemu zespołu zamknięcia i płytce z paraboliczną krawędzią wspomaganej sprężyną zawór pracuje w dowolnym położeniu, generuje małe straty ciśnienia i nie wywołuje uderzeń hydraulicznych.

Budowa i materiały

Obudowa wykonana jest ze stali nierdzewnej gatunku 304, 1.4301, AISI 304. W DN 20 do 65 zastosowano stal GX5CrNi19-10. Zespół zamknięcia w rozmiarach DN 15 do 100 to stal nierdzewna X2CrNiMo17-12-2, AISI 316L, co zapewnia odporność na media agresywne. Sprężyna zwrotna to stal nierdzewna X10CrNi18-8, AISI 302. Stop i prowadzenie wykonano ze stali X2CrNiMo17-12-2, AISI 316L. Uszczelnienie metal/metal uzyskano przez płytkę dociskającą do obrobionego gniazda. Konstrukcja z prowadzeniem bocznym realizowanym przez 3 lub 4 żebra zapewnia stabilną pracę płytki i ogranicza luz. Masa urządzenia wynosi ok. 0,35 kg.

Parametry pracy i montaż

Zawór przeznaczony jest do ciśnienia nominalnego PN 40 bar, z dopuszczalnym ciśnieniem stałym PFA 40 bar w wodzie. Zakres temperatury pracy to -10 °C do 350 °C, chwilowo do ok. 370 °C. Połączenie międzykołnierzowe umożliwia montaż pomiędzy dwoma kołnierzami bez dodatkowych przejściówek. Długość zabudowy zgodna z EN 558-1 seria 49 ułatwia wymianę w istniejących instalacjach. Szybkość przecieku spełnia klasę E wg EN 12266-1. Niska strata ciśnienia i zwarta budowa pozwalają na oszczędność miejsca przy zachowaniu przepustowości.

Zastosowanie i ograniczenia

Rozwiązanie szczególnie zalecane do instalacji ciepłowniczych oraz do mediów agresywnych i korozyjnych, w przemyśle, przy wysokim ciśnieniu i temperaturze. Sprawdzi się w obiegach z czystymi cieczami i gazami, gdzie wymagana jest niezawodna blokada przepływu wstecznego bez elementów elastomerowych. Ze względu na charakter działania sprężynowego nie zaleca się stosowania zaworu w obwodach z pompami tłokowymi lub sprężarkami tłokowymi, czyli tam gdzie występują duże skoki ciśnienia. Praca w dowolnym położeniu upraszcza instalację w ograniczonej przestrzeni.
