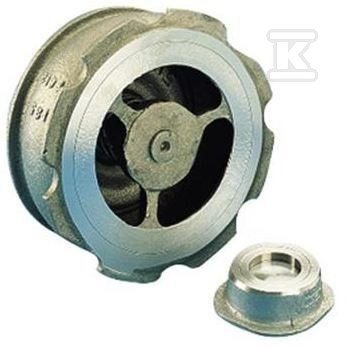

Zawór zwrotny międzykołnierzowy typ 812 DN40 149B2424

Zawór zwrotny płytkowy międzykołnierzowy DN40 ze stali nierdzewnej 304

Międzykołnierzowy zawór zwrotny płytkowy typ 812 DN40 to armatura przeznaczona do zabezpieczenia instalacji przed cofnięciem medium. Wykonany ze stali nierdzewnej 304, z metalowym uszczelnieniem metal/metal i sprężynowym zespołem zamknięcia, pracuje w dowolnym położeniu i zapewnia małe straty ciśnienia przy zwartej budowie. Rozwiązanie jest szczególnie przydatne tam, gdzie liczy się odporność na agresywne media, wysokie temperatury i ciśnienie do PN 40.

Budowa i materiały

Korpus wykonano ze stali nierdzewnej, gatunek 304 1.4301. Zespół zamknięcia to płytka z paraboliczną krawędzią wspomagana sprężyną ze stali nierdzewnej AISI 302. Dla DN 15 do DN 100 prowadzenie jest boczne, realizowane przez 3 lub 4 żebra, a uszczelnienie opiera się na kontakcie metal/metal na szlifowanym siedzisku. W DN 40 prowadzenie boczne zapewnia stabilną pracę płytki bez generowania uderzeń hydraulicznych. Połączenie międzykołnierzowe z kołnierzem centrującym umożliwia szybki montaż pomiędzy dwoma kołnierzami. Masa wariantu DN40 to ok. 0,60 kg.

Parametry pracy i montaż

Zawór pracuje w zakresie temperatur od -10°C do +350°C, chwilowo do +370°C. Dla wody maksymalne dopuszczalne ciśnienie robocze PFA wynosi 40 bar przy nominalnym PN 40 bar. Przyłącze międzykołnierzowe zgodne jest z PN-EN 1092-2 oraz ASA B16.1 klasa 125RF i ASA B16.5 150RF/300RF. Długość zabudowy odpowiada PN-EN 558-1 seria 49 i DIN 3202 część 3 seria K4, co ułatwia wymianę w istniejących instalacjach.

• praca w dowolnym położeniu montażowym
• małe straty ciśnienia, zwarta budowa
• brak generowania uderzeń hydraulicznych
• szczelność wg EN 12266-1 klasa E

Montaż wymaga sprawdzenia zgodności warunków pracy z oznaczeniami na tabliczce, oczyszczenia wnętrza z zanieczyszczeń oraz stopniowego narastania ciśnienia przy uruchomieniu. W przypadku występowania zjawiska wodnego młota należy zastosować dodatkowe zabezpieczenie.

Zastosowanie i ograniczenia

Typ 812 jest szczególnie zalecany do instalacji ciepłowniczych oraz do mediów agresywnych, w tym czystych cieczy i gazów. Stal nierdzewna 304 w korpusie i elementy ze stali 316L w zespole zamknięcia i prowadzeniu zwiększają odporność na korozję.

Zawór nie jest zalecany do układów z pompami tłokowymi lub sprężarkami o dużych skokach ciśnienia. Spełnia wymagania Dyrektywy Ciśnieniowej PED 2014/68/UE, z deklaracją zgodności CE. Konstrukcja w 100% metalowa, bez elementów organicznych, pozwala na zastosowanie w instalacjach przemysłowych, chemicznych i energetycznych wymagających wysokiej temperatury i ciśnienia.
