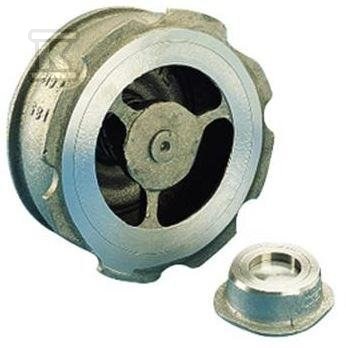

Zawór zwrotny międzykołnierzowy typ 812 DN50 149B2425

Zawór zwrotny międzykołnierzowy do wysokich temperatur i agresywnych mediów

Zawór zwrotny płytkowy typ 812 DN 50 zabezpiecza instalację przed niepożądanym cofaniem medium. Sprężynowo wspomagana płytka z paraboliczną krawędzią reaguje błyskawicznie po spadku przepływu, ogranicza pulsacje i niestabilny przepływ. Konstrukcja pozwala na pracę w dowolnym położeniu, generuje małe straty ciśnienia i nie wywołuje uderzeń hydraulicznych. Rozwiązanie jest przeznaczone do czystych cieczy i gazów, w tym do instalacji ciepłowniczych oraz mediów agresywnych.

Budowa i materiały

Korpus wykonany jest ze stali nierdzewnej AISI 304, co zapewnia odporność na korozję i działanie chemikaliów. Zespół zamknięcia w rozmiarze DN 50 to stal nierdzewna AISI 316L, a sprężyna to stal AISI 302. Prowadzenie boczne płytki realizowane jest trzema lub czterema żebrami, co stabilizuje ruch i wydłuża żywotność. Uszczelnienie metal/metal, czyli płytka na obrobionym gnieździe, utrzymuje szczelność w wysokich temperaturach bez zużycia typowego dla elastomerów. Całość ma zwartą budowę i jest łatwa do montażu oraz demontażu.

Zakres pracy i parametry

Zawór pracuje w zakresie temperatur od -10 °C do 350 °C, z chwilowymi pikami do ok. 370 °C. Dopuszczalne ciśnienie robocze PFA w wodzie wynosi 40 bar, co odpowiada klasie PN 40. W zależności od medium maksymalne ciśnienie PS jest podane w tabeli producenta, a kołnierze odpowiadają normom PN-EN 1092-2 oraz ASA B16.1. Wyciek spełnia klasę E wg EN 12266-1. Długość zabudowy zgodna jest z PN-EN 558-1 seria 49 i DIN 3202 seria K4, co ułatwia wymianę w istniejących instalacjach. Masa urządzenia to ok. 0,73 kg.

Montaż i zastosowanie

Połączenie międzykołnierzowe umożliwia montaż bez dodatkowych przejściówek, a pierścień centrujący usprawnia pozycjonowanie. Dzięki małej długości zabudowy zawór sprawdza się tam, gdzie liczy się oszczędność miejsca. Zalecany jest do instalacji ciepłowniczych, przemysłowych i dla płynów korozyjnych. Nie jest zalecany do układów z pompami tłokowymi lub sprężarkami o dużych skokach ciśnienia. Zgodność z Dyrektywą Ciśnieniową PED 97/23/CE oraz z normami kołnierzy PN-EN 1092-2 i długości zabudowy PN-EN 558-1 potwierdza przeznaczenie do profesjonalnych instalacji.
