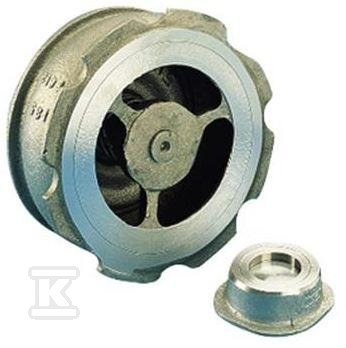

Zawór zwrotny międzykołnierzowy typ 812 DN80 149B2427

Zawór zwrotny płytkowy międzykołnierzowy do instalacji ciepłowniczych i agresywnych mediów

Zawór zwrotny typu 812 w wersji międzykołnierzowej DN 80 łączy zwartą budowę z odpornością na korozję. Przeznaczony jest do pracy z czystymi cieczami w instalacjach, w których liczy się szczelność metal/metal i stabilne działanie przy zmiennych warunkach. Wykonanie ze stali nierdzewnej 316 L zapewnia trwałość w środowiskach agresywnych, a międzykołnierzowe połączenie upraszcza montaż pomiędzy dwoma kołnierzami bez dodatkowych przejściówek. Nominalne ciśnienie PN 40 bar i maksymalne ciśnienie robocze PFA 40 bar dla wody pozwalają na zastosowanie w sieciach przesyłowych i instalacjach ciepłowniczych o podwyższonych parametrach.

Budowa i materiały odporne na korozję

Zespół zamykający tworzą płytka z paraboliczną krawędzią wspomagana sprężyną oraz prowadzenie boczne, stosowane w rozmiarach DN 15 do DN 100. Uszczelnienie metal/metal ogranicza ryzyko przecieków przy wysokich temperaturach, a konstrukcja nie generuje uderzeń hydraulicznych. Zawór pracuje w dowolnym położeniu, ma małe straty ciśnienia i zwartą budowę ułatwiającą zabudowę w ograniczonej przestrzeni.

Korpus w rozmiarze DN 80 do DN 100 wykonany jest ze stali nierdzewnej GX2CrNiMo19-11-2 AISI 316 L. Zaworadło to stal nierdzewna X2CrNiMo17-12-2 AISI 316 L, sprężyna ze stali X10CrNi18-8 AISI 302, prowadnica ze stali X2CrNi18-9 AISI 304 L. Kołnierz centrujący wykonano ze stali chromowanej, a zacisk ze stali X10CrNi18-8 AISI 302. Masa urządzenia wynosi ok. 2,17 kg, a długość zabudowy dla owieru PN 25/40 to 144 mm przy szerokości zabudowy 50 mm.

Zastosowanie i warunki pracy

Zawór przeznaczony jest do czystych cieczy, w tym wody i mediów agresywnych stosowanych w instalacjach ciepłowniczych. Zakres temperatur pracy to od -10 °C do +350 °C, co pozwala na pracę zarówno w układach chłodzenia, jak i w obiegach grzewczych o wysokiej temperaturze. Maksymalne ciśnienie robocze PFA dla wody wynosi 40 bar przy ciśnieniu nominalnym PN 40.

Montaż międzykołnierzowy z owiertem zgodnym z PN-EN 1092-2 oraz ASA B16.1 klasa 125 RF, 150 RF i 300 RF zapewnia kompatybilność z typowymi kołnierzami przemysłowymi. Praca w dowolnym położeniu ułatwia instalację w ograniczonych przestrzeniach. Ze względu na charakterystykę płytki sprężynowej, zawór szczególnie sprawdza się w instalacjach ciepłowniczych i dla mediów agresywnych. Nie jest zalecany do zestawów hydroforowych oraz instalacji z pompami tłokowymi lub sprężarkami, gdzie występują duże skoki ciśnienia.

Zgodność z normami i montaż

Urządzenie spełnia wymagania Dyrektywy Ciśnieniowej PED 2014/68/UE, wcześniej 97/23/CE. Owiert kołnierzy zgodny jest z PN-EN 1092-2, ASA B16.1 klasa 125 RF oraz ASA 150 klasa 150 RF i 300 RF. Długość zabudowy odpowiada serii 49 wg PN-EN 558-1 i DIN 2501. Klasa szczelności wg PN-EN 12266-1 to E.

Dostępne jest wykonanie zgodne z Dyrektywą ATEX 2014/34/UE, wcześniej 94/9/CE, z przewodem antystatycznym. Montaż międzykołnierzowy wymaga dociśnięcia zaworu pomiędzy dwa kołnierze rurociągu, bez konieczności dodatkowych uszczelek poza standardowymi podkładkami kołnierzowymi.
