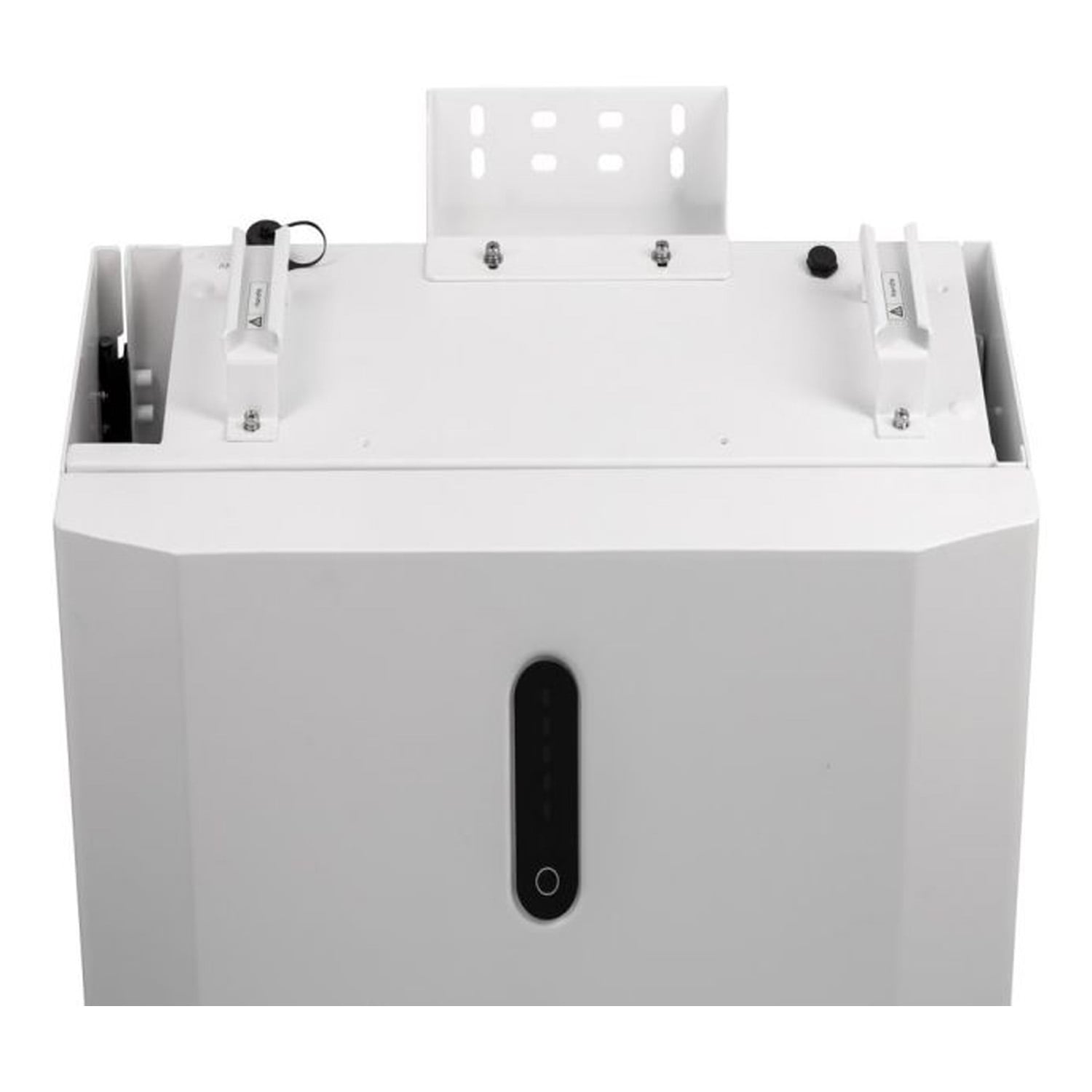

Moduł bateryjny - SOLAREDGE - StorEdge - BAT-05K48MOB-02 - 4,6 kWh - LV F240Y2
Moduł magazynujący 4,6 kWh do instalacji SolarEdge Hub i Wave
Moduł BAT-05K48MOB-02 to niskonapięciowy moduł magazynujący energii z rodziny StorEdge przeznaczony do gospodarstw domowych korzystających z trójfazowych falowników SolarEdge Hub i Wave. Pracuje w architekturze LV, integruje się z ekosystemem SolarEdge Home i umożliwia magazynowanie nadwyżek z instalacji fotowoltaicznej oraz zasilanie awaryjne w czasie braku sieci. Konfiguracja plug-and-play z automatyczną konfiguracją przez aplikację SetApp ogranicza czas uruchomienia na miejscu.
Skalowalność i integracja z falownikami SolarEdge
Moduł komunikuje się z falownikiem magistralą CAN, a między sobą poprzez RS485. Dzięki temu możliwe jest łączenie do 5 modułów równolegle na jednym falowniku, co daje pojemność do 23 kWh w jednej baterii. Architektura LV zapewnia elastyczną integrację z wieloma falownikami SolarEdge i pozwala na rozbudowę systemu etapami, bez wymiany istniejącego inwertera. Wymagana liczba modułów do pracy to 1, a głębokość rozładowania wynosi 100%, co oznacza pełne wykorzystanie deklarowanej energii 4600 Wh.
W praktyce instalator otrzymuje rozwiązanie łatwe w rozbudowie: kolejne moduły dołączane są w układzie równoległym, a system sam rozpoznaje ich obecność. Integracja z SolarEdge Home pozwala na zdalne monitorowanie stanu magazynu, produkcji i zużycia w czasie rzeczywistym.
Wydajność, parametry elektryczne i bezpieczeństwo
Moduł zbudowany jest na ogniwach Li-Ion i pracuje w zakresie napięcia 44,8 - 56,5 V DC. Dla pojedynczego modułu ciągła moc ładowania wynosi 2825 W, a rozładowania 4096 W. W konfiguracji wielomodulowej moc ciągła ładowania i rozładowania jest ograniczana do 5000 W, co zapewnia stabilną pracę całego zestawu. Maksymalna sprawność cyklu przekracza 94,5%.
Bezpieczeństwo jest realizowane na poziomie ogniwa i modułu. Ogniwa spełniają wymagania IEC62619, UN38.3 oraz UL9540A. Moduł spełnia UN38.3, IEC62619, IEC63056, IEC62040-1 i VDE-AR-E 2510-50. Kompatybilność elektromagnetyczna obejmuje normy IEC61000-6-1, IEC61000-6-2, IEC61000-6-3, IEC61000-6-4 oraz 61000-3-12. Producent deklaruje gwarancję 10 lat.
Budowa, montaż i warunki pracy
Obudowa modułu ma wymiary 540 mm szerokości, 500 mm wysokości i 240 mm głębokości, przy masie ok. 60,38 kg. Montaż przewiduje się na ścianie lub na stelażu. Chłodzenie odbywa się przez wolną konwekcję, a emisja akustyczna jest poniżej 25 dBA.
Stopień ochrony obudowy to IP65 / NEMA 3R, co pozwala na instalację w pomieszczeniach technicznych i osłoniętych miejscach zewnętrznych. Zakres temperatury pracy przy rozładowaniu i ładowaniu to od -10 °C do +50 °C, a temperatura przechowywania od -10 °C do +45 °C. Maksymalna wysokość instalacji wynosi 2000 m n.p.m.
Dzięki komunikacji CAN i RS485, niskiej emisji hałasu oraz kompaktowym gabarytom moduł nadaje się zarówno do nowych instalacji, jak i do modernizacji istniejących systemów SolarEdge z funkcją zasilania awaryjnego.
- Elastyczna architektura LV – łatwa integracja z wieloma falownikami
- Gwarancja: 10 lat
