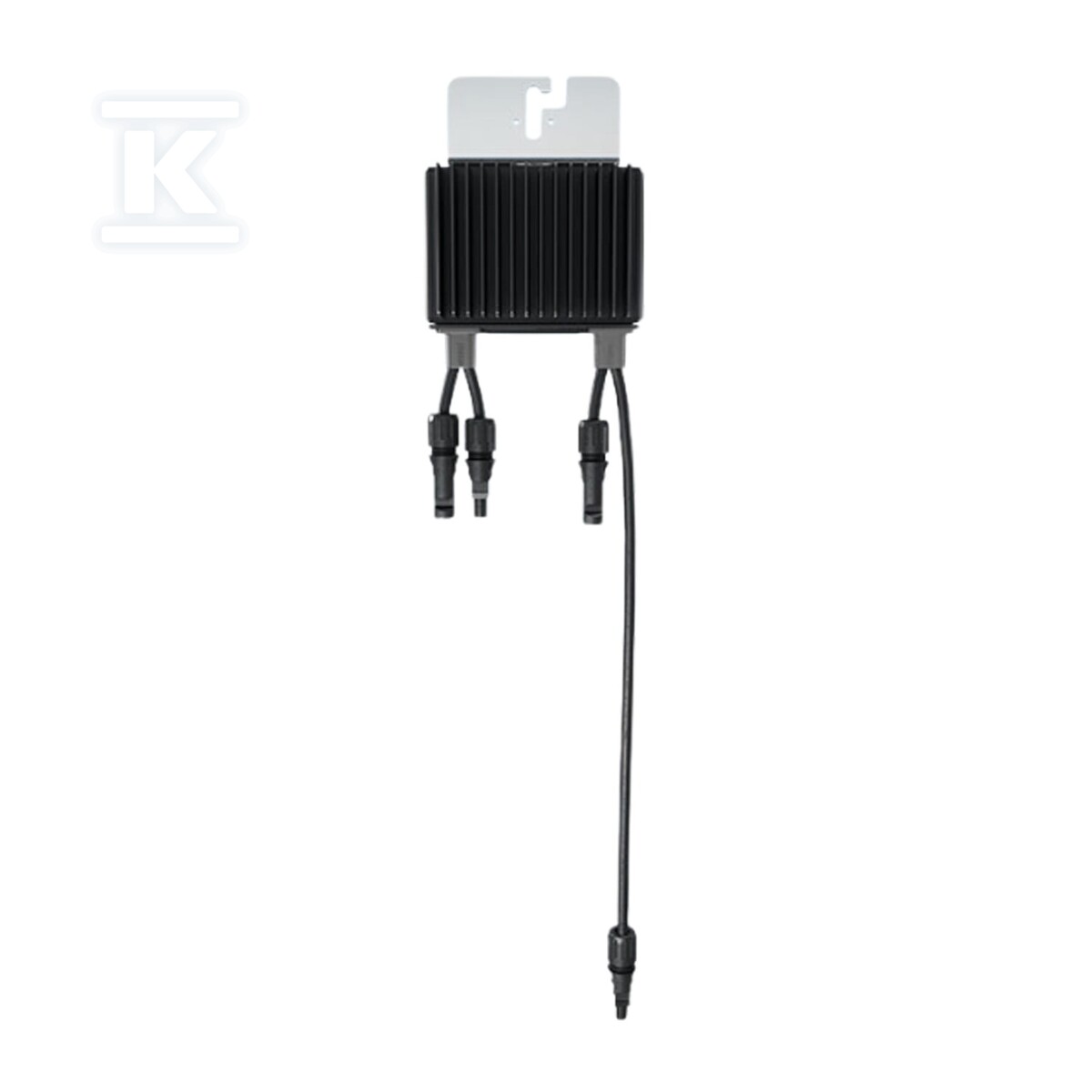

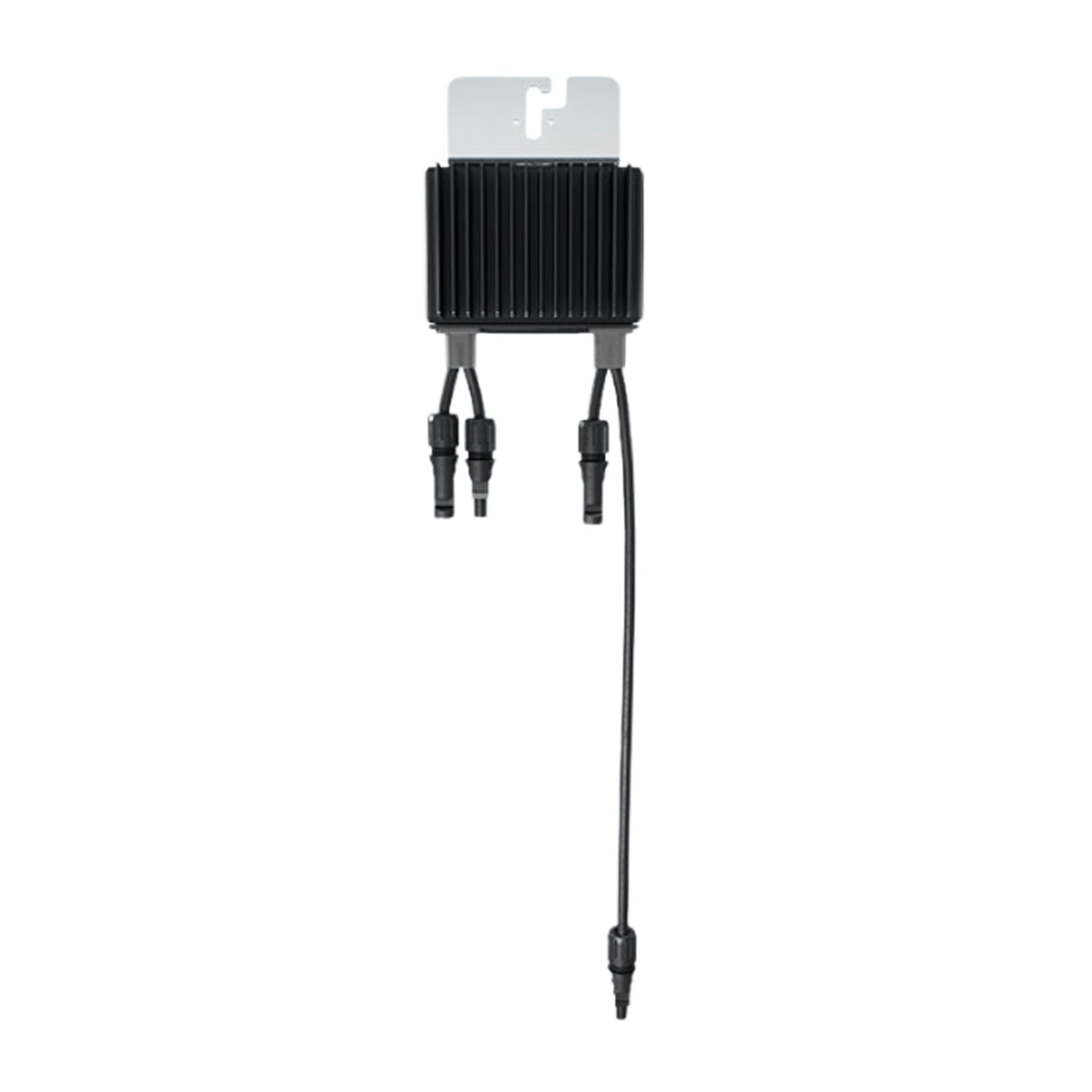

Optymalizator - SOLAREDGE - S1000 - 1GM4MBT-NM01 F250E221

Optymalizator mocy SolarEdge S1000 dla instalacji komercyjnych i wielkoskalowych

Optymalizator SolarEdge S1000 1GM4MBT-NM01 to urządzenie do śledzenia punktu mocy maksymalnej na poziomie modułu, przeznaczone do dużych projektów PV. Pracuje z falownikami SolarEdge i pozwala na podłączenie dwóch modułów fotowoltaicznych do jednego optymalizatora, co upraszcza okablowanie i ogranicza liczbę elementów w polu. Rozwiązanie jest kierowane do inwestorów i instalatorów realizujących instalacje komercyjne, gdzie liczy się wysoki uzysk energii, przewidywalna praca w zacienieniu oraz szybka diagnostyka na poziomie pojedynczego panelu.

Wydajność energetyczna i elastyczność instalacji

Urządzenie osiąga maksymalną sprawność 99,5% przy ważonej sprawności 98,8%. Znamionowa moc wejściowa wynosi 1000 W, a zakres pracy MPPT to 12,5 - 105 V DC przy absolutnie maksymalnym napięciu wejściowym 125 V DC. Maksymalny prąd zwarciowy to 15 A, a maksymalny prąd wyjściowy 18 A przy maksymalnym napięciu wyjściowym 80 V DC.

Optymalizacja na poziomie modułu eliminuje straty spowodowane zacienieniem, różnymi kątami nachylenia czy starzeniem się paneli. W praktyce oznacza to możliwość zwiększenia uzysku nawet o 25% w warunkach częściowego zacienienia. Konstrukcja wspiera moduły bifacialne i moduły o dużej mocy, a możliwość szeregowego połączenia dwóch modułów PV z jednym optymalizatorem zmniejsza zapotrzebowanie na okablowanie i przyspiesza montaż.

Bezpieczeństwo, monitoring i zgodność

Bezpieczeństwo instalacji zapewnia wbudowana technologia SafeDC™, która automatycznie obniża wysokie napięcie DC do bezpiecznego poziomu 1 V DC w przypadku wyłączenia sieci lub falownika. Funkcja SolarEdge Sense Connect umożliwia stałe monitorowanie temperatury kabli i złączy oraz wykrywanie nieprawidłowości, co wspiera wczesne ostrzeganie przed przegrzaniem i łukiem elektrycznym.

Obudowa jest odporna na warunki zewnętrzne z klasą ochrony IP68/NEMA6P i pracuje w zakresie temperatur od -40 do +85 °C przy wilgotności 0 - 100%. Materiał obudowy jest UL94 V-0 i odporny na promieniowanie UV. Zgodność obejmuje IEC 62109-1 klasa bezpieczeństwa II, kompatybilność elektromagnetyczną FCC Part 15, IEC 61000-6-2, IEC 61000-6-3 klasa B, EN 55011, bezpieczeństwo pożarowe VDE-AR-E 2100-712:2013-05 oraz deklarację RoHS. Maksymalne dopuszczalne napięcie systemu to 1000 V DC, a kategoria przepięciowa to II.

Budowa mechaniczna i montaż

Optymalizator ma wymiary 129 mm x 165 mm x 52 mm i masę 1,19 kg. Montaż odbywa się na szynie, a połączenia realizowane są złączami MC4. Długość przewodu wejściowego w wersji z długim kablem to 1,3 m, co ułatwia prowadzenie instalacji w polu. Producent deklaruje gwarancję 25 lat.
